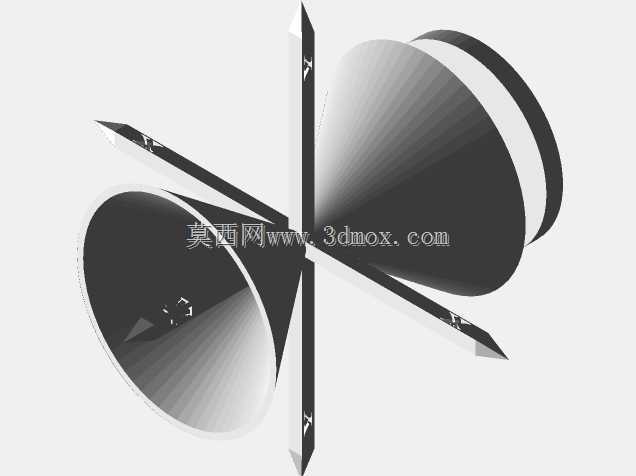

双锥交叉箭式空间几何造型结构

　　该空间几何构型采用双对称圆锥主体搭配正交贯穿箭状杆件的组合形式，在结构设计阶段优先考虑了空间曲面的连续性与杆件穿插的干涉规避问题，所有锥面均采用标准直纹面生成逻辑，母线与锥轴夹角保持恒定，确保曲面在三维建模过程中可通过参数化驱动快速调整锥角、锥高参数，适配不同的几何演示与结构验证需求。交叉布置的箭状杆件沿空间三个正交轴方向贯穿双锥结构，杆件截面采用等截面矩形设计，与锥面的相交位置做了相贯线顺滑处理，避免出现尖锐棱角导致的应力集中问题，同时保证各杆件在锥体内的贯穿段与锥体内壁保持均匀间隙，不会出现实体干涉，方便后续拆分打印或者装配演示。

　　从实际应用场景来看，这类几何构型常作为机械原理教学中的空间相贯线演示教具，也可作为工业设计中的概念造型元素嵌入文创产品、设备外观装饰结构中，部分流体仿真领域也会采用类似的对称双锥结构做流道扰流元件的基础构型，验证不同锥角下的流体分流效果。设计过程中没有设置额外的安装法兰或者固定基座，整体结构以几何中心为对称原点，三个方向的箭体端部均延伸至锥面外固定长度，形成稳定的六点支撑边界，若需将其固定在其他设备上，可直接在箭体端部加工螺纹孔或者粘接固定面，无需额外改动主体锥面结构。

　　外形尺寸方面，双锥的底面直径与锥高比例保持1:1.2，箭体的伸出长度为锥底面半径的0.6倍，整体外轮廓在三个正交方向上的最大尺寸保持一致，属于中心对称结构，在做有限元受力分析时，对称面的约束设置可大幅简化计算流程，快速获取结构在不同方向载荷下的形变数据。建模阶段所有曲面均采用G1连续拼接，锥面与箭体的相贯线位置做了0.2mm的圆角过渡，既保证了几何造型的视觉流畅度，也避免3D打印过程中出现层间应力断裂的问题，若用于金属切削加工，该圆角参数也可适配常规铣刀的加工半径，无需定制特殊刀具即可完成全结构加工。

　　结构本身没有设置活动部件，所有构件为刚性连接整体，若需做成可拆分的演示教具，可沿双锥的对称结合面做拆分设计，在拆分面设置定位销孔与卡扣结构，方便拆装展示内部的杆件穿插结构，帮助学习者理解空间三维结构的相贯逻辑。在做装配验证时，需重点核对三个方向箭体的同轴度，确保每根箭体的轴线都经过整体结构的几何中心，否则会破坏结构的中心对称性，导致后续做动平衡测试或者流体仿真时出现数据偏差，建模时可通过全局坐标系的原点约束将各箭体轴线与坐标轴重合，从参数层面避免同轴度误差。
