椭球曲面几何造型三维结构设计

　　在机械结构与电磁器件的几何造型设计中，椭球类曲面结构常被用于特殊工况下的场域均匀化设计场景，比如需要平滑过渡电场、流场分布的部件结构，这类非规则回转曲面的建模精度，直接影响后续仿真分析的结果可靠性。本次设计的椭球结构采用多段截面拟合的建模思路，没有直接调用软件内置的椭球特征，而是通过空间坐标点阵列排布，逐段拼接曲面片，保证曲面在各个轴向的曲率连续，避免出现局部曲率突变导致的应力集中或者场强畸变问题。

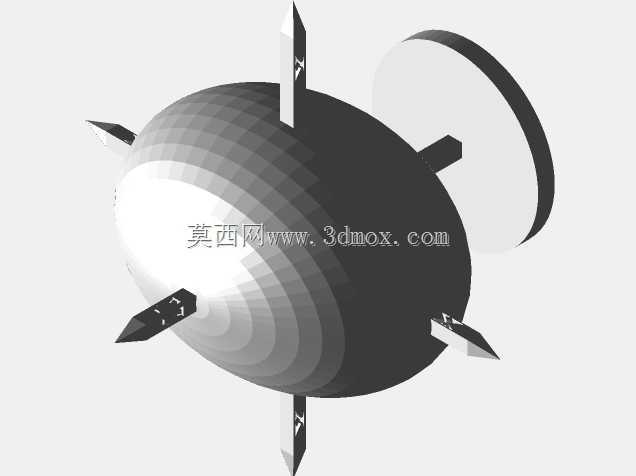

　　从安装边界来看，该椭球结构的六个轴向定位凸台采用等径方轴结构，凸台伸出长度统一控制在椭球长轴半径的1/6，凸台端面为平面，可直接与配套的定位支座贴合安装，不需要额外设计转接法兰，安装时可通过凸台侧面的定位面快速完成周向角度校准，降低装配调试的难度。在实际应用场景中，这类椭球结构可作为高压电场内部的均压元件基体，曲面的平滑过渡特性能够有效削弱尖端放电效应，相比传统的球形均压结构，椭球结构可根据安装空间的轴向尺寸限制调整长短轴比例，在狭长安装空间内实现更优的均压效果，同时六个方向的凸台可同时满足固定、接线、传感器安装等多种功能需求，不需要在椭球曲面上额外开孔，避免破坏曲面连续性带来的性能下降。

　　设计过程中优先考虑了曲面的可加工性，所有曲面片的曲率半径均控制在常规五轴加工设备的行程范围内，没有出现极小曲率的倒扣结构，后续可通过五轴铣削直接加工出整体结构，也可通过3D打印完成快速样件制作，用于前期的场域仿真验证与装配干涉检查。结构的壁厚采用等壁厚设计，整体壁厚均匀，在注塑或者铸造成型过程中不会出现局部缩痕，成型后的结构残余应力分布均匀，长期在交变载荷或者温度变化工况下使用不会出现局部变形。从尺寸链设计来看，六个凸台的同轴度公差控制在0.02mm以内，凸台端面与椭球中心的距离公差控制在0.01mm，保证安装后各个方向的受力均匀，不会因为安装偏差导致椭球曲面出现偏心，影响场域分布的均匀性。

　　建模过程中对曲面的拼接边界做了倒圆角处理，所有凸台与椭球主体的连接位置均采用R2的过渡圆角，避免连接位置出现应力集中，在承受振动或者冲击载荷时不会出现连接位置断裂的问题。这类椭球结构除了在电工领域作为均压元件使用外，也可作为流体管路中的导流元件，平滑的曲面能够降低流体流经时的阻力，减少紊流产生的噪音与能量损耗，六个方向的接口可同时满足多管路连通的需求，相比传统的三通、四通接头，椭球结构的流道过渡更平滑，流体压降更小。设计时没有采用过多的冗余结构，整体结构紧凑，在满足功能需求的前提下尽可能缩小整体体积，适配狭小的安装空间，同时曲面的造型简洁，后续做表面处理时也更容易保证涂层均匀，无论是做阳极氧化还是绝缘喷涂，都不会出现局部涂层过薄或者积漆的问题。
