抛物面结构三维造型设计

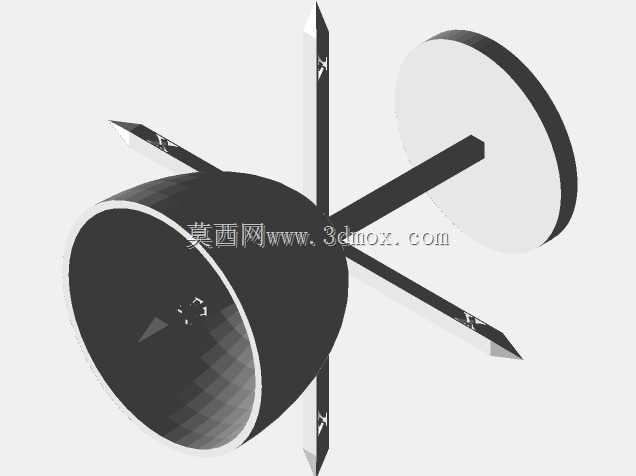

　　在做电磁类设备配套的曲面结构设计时，抛物面构型是经常会用到的一类基础几何结构，这类结构的核心特性在于其光学与电磁学层面的聚焦属性，能够将平行入射的电磁波或者光线汇聚到固定焦点位置，反过来也能将焦点位置发出的辐射信号调整为平行波束向外发射，这一特性让它在信号收发、能量汇聚类的部件设计中有着不可替代的作用。从实际建模的结构来看，这个抛物面主体采用回转曲面构型，曲面母线严格遵循抛物线方程轨迹扫掠成型，曲面的壁厚根据实际应用场景的结构强度要求做均匀化处理，边缘位置做了小尺寸的倒角过渡，避免应力集中的同时也能减少安装过程中的锐边划伤风险。

　　和抛物面主体连接的是十字形的支撑臂结构，四个支撑臂沿抛物面的中心轴线呈90度均匀分布，支撑臂的截面采用矩形构型，在保证结构刚性的前提下尽可能减少自身对波束的遮挡面积，支撑臂的一端和抛物面的背部加强结构连接，另一端延伸至抛物面的焦点位置，用来安装馈源或者信号发射接收组件，支撑臂的长度经过精确计算，刚好让端部的安装位落在抛物面的理论焦点上，保证信号传输的路径精度。在抛物面的背部中心位置，设计有圆柱形的安装连接轴，这个轴段是整个结构和外部支架、转动机构连接的核心接口，轴的直径根据配套的安装座尺寸做匹配设计，轴段长度预留足够的安装空间，同时轴上可以根据需求设计键槽或者螺纹孔，用来实现周向和轴向的固定，避免使用过程中出现转动或者窜动的问题。设计这类抛物面结构的时候，首先要明确应用场景的焦距要求，根据焦距和口径的比值确定抛物线的具体方程参数，这个参数直接决定了最终结构的聚焦性能，不能随意调整；其次要考虑支撑结构的遮挡影响，支撑臂的宽度要在满足结构强度的前提下尽可能做窄，同时支撑臂的位置要避开主要的信号传输路径，减少信号损耗；另外还要考虑整个结构的重量平衡，因为很多场景下这类抛物面结构需要配合转动机构实现角度调整，重心位置要尽量落在转动轴线上，降低驱动机构的负载。

　　从安装边界来看，抛物面的口径尺寸决定了整个结构的最大占用空间，安装的时候要预留足够的转动空间，避免结构调整过程中和周边部件发生干涉，背部的连接轴要和安装座的配合公差控制在合理范围内，既保证安装的便捷性，又不会出现过大的配合间隙影响定位精度。曲面部分的加工精度要重点控制，尤其是抛物面的型面误差，误差过大会直接导致聚焦点偏移，影响最终的使用性能，所以建模过程中要严格校验曲面的轮廓度，确保每一个位置的坐标都符合理论方程的计算结果。

　　支撑臂和抛物面主体的连接位置要做加强筋处理，因为这个位置是应力集中的区域，尤其是在户外使用的场景下，结构会承受风载等外力作用，连接位置的强度不足很容易出现断裂或者变形的问题，加强筋的尺寸不需要过大，只要能分散连接位置的应力即可，避免过多增加结构的整体重量。很多工程师在做这类结构建模的时候，容易忽略支撑臂的长度精度，导致馈源安装位置偏离焦点，最终成品的性能达不到设计要求，所以在建模完成后要做焦点位置的校验，通过模拟射线追踪的方式确认平行入射的射线是否能准确汇聚到预设的焦点位置，同时也要检查整个结构的装配干涉情况，确认连接轴和外部安装部件的配合尺寸是否匹配，支撑臂端部的馈源安装位是否预留了足够的紧固件操作空间。这类抛物面结构除了在电磁信号收发设备中使用，在部分聚光类的能源设备、定向声波发射设备中也有广泛应用，不同应用场景下对曲面的表面精度、结构材质的要求会有差异，但核心的几何构型逻辑是一致的，都是利用抛物线的几何特性实现能量或者信号的定向传输与汇聚，建模过程中只要抓住核心的几何参数，结合实际的安装和强度要求做细节调整，就能设计出符合使用需求的结构。
