带侧接接口的异形流体转接阀体结构

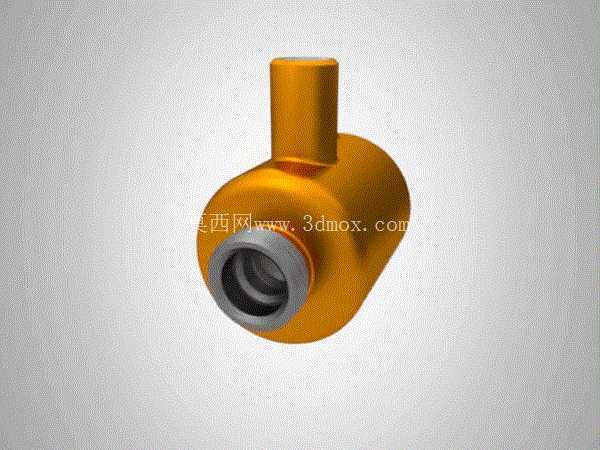

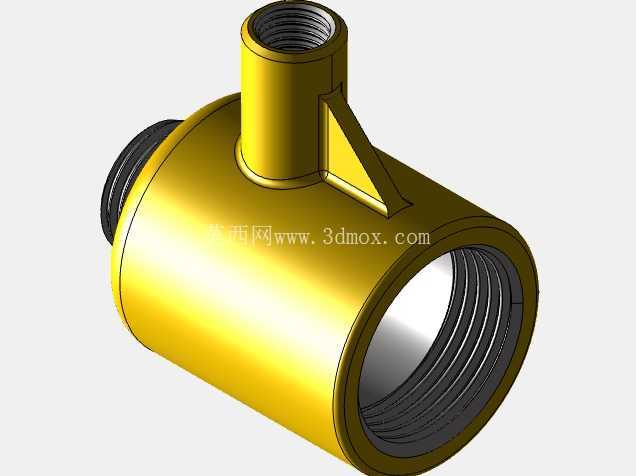

　　这款异形转接结构件，核心应用场景集中在中小型流体管路的变向转接环节，常见于小型液压支路、气动控制回路、低压流体输送管线的布局调整场景，用来解决管路走向受限、接口规格不匹配的现场安装问题，不需要额外增加多组接头拼接，减少管路泄漏点的同时压缩安装空间。从实际功能来看，主体的大口径端为主流路接口，内部做了阶梯式沉孔结构，靠近端口的位置预留了密封件安装槽，可以直接适配O型圈或者组合密封垫，和外接管路对接时不需要额外加工密封面，降低现场装配的加工要求；垂直向上伸出的柱状接口为支路引出端，内部流道和主腔室做了圆弧过渡处理，避免流体在转角位置形成涡流压损，尤其是输送带有微小颗粒的流体介质时，圆弧过渡结构能减少颗粒在腔体内壁的沉积，降低长期使用后的流道堵塞概率。

　　设计过程中首先确定的是主副流道的通径匹配关系，主流道通径按照支路通径的1.5倍做匹配，保证支路分流时不会对主路的流体压力造成明显波动；壳体的外形没有采用规则的圆柱或者方形结构，而是顺着内部流道的走向做了曲面过渡，一方面是减少壳体不必要的壁厚冗余，控制整体零件重量，另一方面曲面外形在承受内部流体压力时，应力分布更均匀，相比直角结构的壳体，同等壁厚下承压能力可以提升20%左右，不需要额外增加加强筋结构就能满足1.6MPa以内的低压工况使用要求。

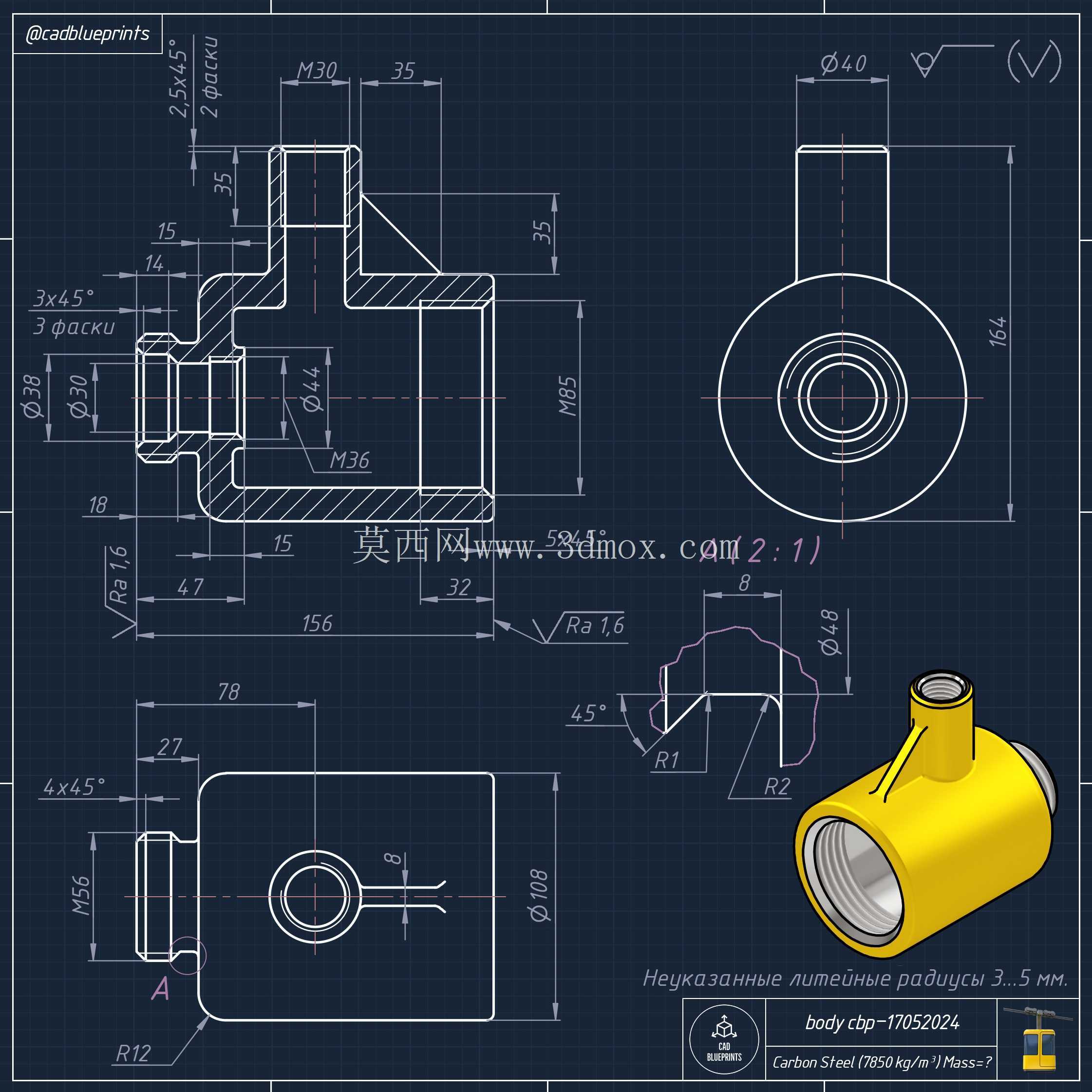

　　安装边界方面，主接口的端面做了精加工定位止口，和对接件装配时止口可以直接嵌入对接件的定位槽，不需要额外调整同轴度，装配公差控制在0.1mm以内，能避免密封件因为偏心造成的偏磨泄漏；侧接接口的外圆做了标准的管螺纹适配尺寸，可以直接和标准内螺纹管路旋接，接口的有效旋合长度控制在12mm，既保证连接强度，又不会因为旋合过长造成螺纹端部顶触内部流道影响通流面积。零件的壁厚整体保持均匀，最薄位置不小于3mm，相邻壁厚差控制在1mm以内，不管是采用金属压铸还是工程塑料注塑加工，都能避免成型过程中因为壁厚不均造成的缩痕、内应力集中问题，后期如果需要做切削精加工，均匀的壁厚也能减少装夹变形，保证接口的形位公差符合装配要求。

　　实际选型使用时，需要注意安装空间的预留，侧接接口的轴线和主接口的轴线垂直相交，安装时要保证侧接方向没有其他管线或者结构件干涉，主接口的安装固定不需要额外的支架，依靠两端管路的连接力就可以实现稳定固定，如果是用于振动较大的设备管路，可以在壳体的曲面位置加装管夹做辅助固定，避免长期振动造成接口松动。流道内部的转角位置做了圆角抛光处理，表面粗糙度控制在Ra1.6以内，减少流体流动时的阻力，对于洁净度要求较高的流体输送场景，这种光滑内表面也不容易残留介质，便于后期的管路清洁维护。
