双拨叉式轴类联动机械构件结构

项目分类:通用五金配件 发布时间:2025-01-13 ID:893036

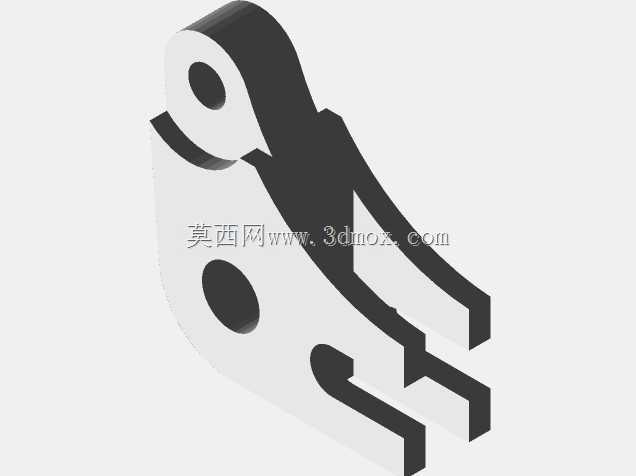

  • 双拨叉式轴类联动机械构件结构

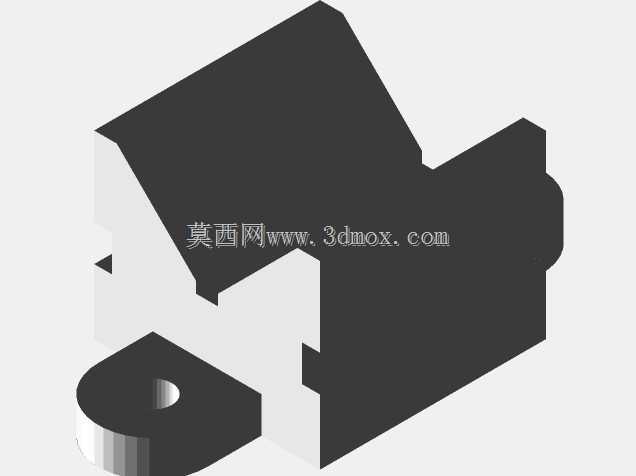

  • 双拨叉式轴类联动机械构件结构
  • 双拨叉式轴类联动机械构件结构

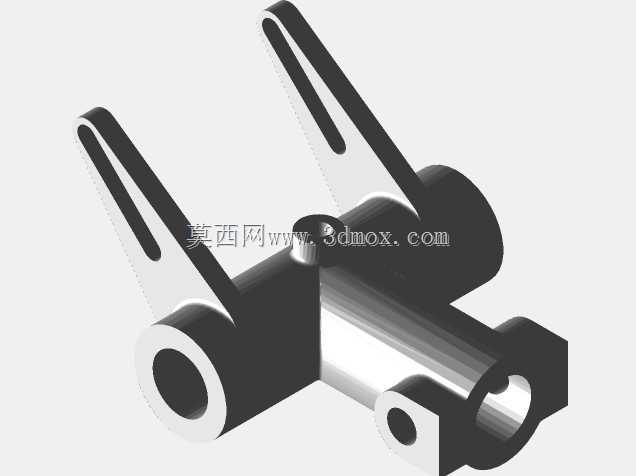

  这类带双拨叉的轴套联动构件,常见于中小型机床的进给换挡机构、轻工自动化生产线的工位切换执行端,也会用在小型农用机械的传动离合模块里,核心作用是通过外部拨杆的推力带动滑移齿轮或者离合块完成轴向位移,实现不同传动比的切换、或者动力传输路径的通断。从结构上看,主体是一个带贯通内孔的圆柱轴套,内孔的加工公差一般选H7级,和配套的滑移光轴采用间隙配合,保证构件能沿着光轴顺畅滑动不会出现卡滞,轴套外壁延伸出两个对称布置的长条形拨叉臂,叉臂上开有长圆形的导向槽,这个槽是和外部操纵机构的拨销配合的,长槽的长度直接决定了构件的轴向滑动行程,设计时要提前算好配合齿轮的啮合宽度、离合块的结合行程,留0.5到1毫米的空行程余量,避免拨叉推到位之后齿轮还没完全啮合、或者离合块压死出现过载。

  轴套的侧面还带两个不同直径的同轴凸台,小直径凸台是用来装复位弹簧的定位座,大直径凸台的端面是行程限位面,当构件滑动到行程端点时,这个端面会和箱体上的限位挡块贴合,避免拨叉超行程损坏配合的齿轮齿面。两个拨叉臂的厚度是根据传递的拨动力计算的,一般用45号钢模锻成型之后再做机加工,叉臂和轴套连接的位置做了圆弧过渡,避免应力集中导致长期受交变载荷的时候出现断裂,拨叉的工作面也就是和滑移齿轮环槽接触的端面,会做高频淬火处理,硬度达到HRC45-50,减少长期滑动摩擦带来的磨损,延长构件的使用寿命。设计这个构件的时候,首先要确定的是轴套内孔的直径,这个尺寸是和配套的光轴直径直接匹配的,要根据传递的扭矩大小核算光轴的抗弯强度,再反推内孔的配合尺寸;然后是两个拨叉臂的张开角度,这个角度要避开周边的齿轮、轴系等干涉部件,在装配的时候要保证拨叉臂不会和相邻的转动零件发生刮蹭,长圆形导向槽的宽度要和操纵机构的拨销直径做间隙配合,间隙控制在0.1到0.2毫米之间,间隙太大容易出现滑动旷量,导致换挡的时候齿轮啮合不到位打齿,间隙太小则会出现滑动卡滞,操纵手感发涩。

  安装边界方面,构件的轴向总长度要控制在箱体预留的滑移腔空间内,两个拨叉臂的外轮廓最大宽度不能超过腔体内的避让宽度,凸台的外径要和复位弹簧的内径匹配,保证弹簧套上去之后不会出现偏斜,弹簧的预紧力要计算合适,既要能在操纵力撤销之后让构件顺利复位,又不能因为预紧力太大导致操纵力超标。实际应用中,这类构件的失效形式大多是拨叉臂工作面磨损、叉臂根部断裂、或者内孔磨损导致滑动卡滞,所以建模的时候要重点关注几个配合面的形位公差:内孔的圆柱度要控制在0.01毫米以内,两个拨叉工作面相对于内孔轴线的对称度要控制在0.02毫米以内,导向槽的中心线和内孔轴线的平行度不能超过0.03毫米,不然滑动的时候会出现别劲的情况。

  另外,轴套上的小凸台内孔是润滑油孔,和内孔贯通,装配的时候可以通过这个油孔加注润滑脂,减少内孔和光轴之间的滑动摩擦,降低磨损速度,这个油孔的位置要避开拨叉受力的正方向,避免应力集中在油孔位置导致轴套开裂。在装配验证的时候,要先把构件套在配套光轴上手动滑动,全程不能有卡滞点,然后扳动操纵拨杆,检查整个行程里拨销在导向槽内的滑动是否顺畅,行程端点的限位是否可靠,复位弹簧的回弹是否有力,还要盘动配套的传动轴,检查齿轮啮合的时候有没有偏载、异响的情况,确认所有运动部件之间没有干涉之后才能正式装机使用。这类构件虽然看起来结构不复杂,但是属于传动系统里的关键执行零件,加工精度和装配精度直接影响整个传动机构的换挡可靠性和使用寿命,建模的时候每一个尺寸的公差配合、每一个过渡圆角的设计都要结合实际的受力情况和装配空间来确定,不能只看外观形状忽略了工程实际的使用需求。
