多工位圆形集线定位安装基座结构设计

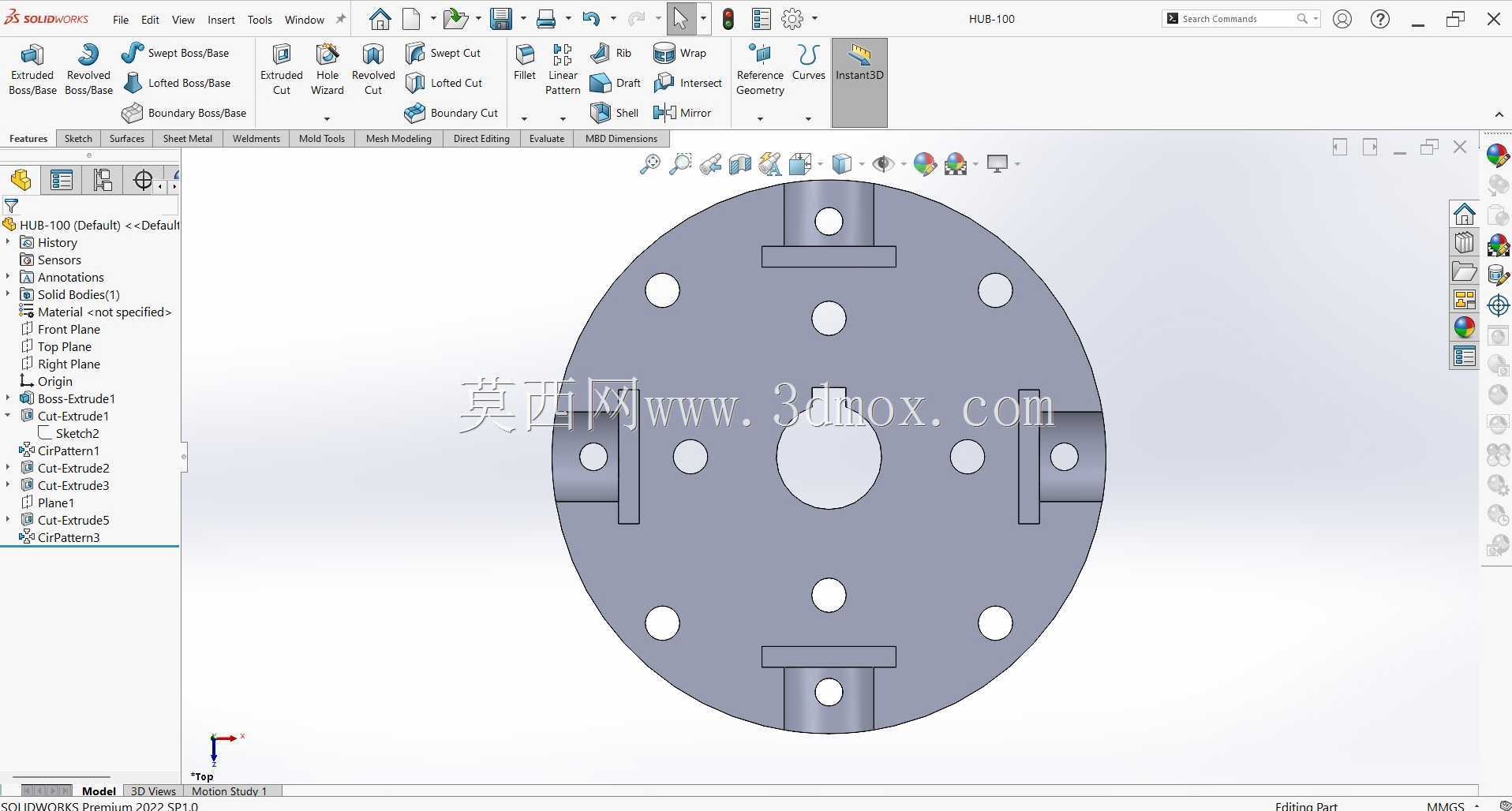

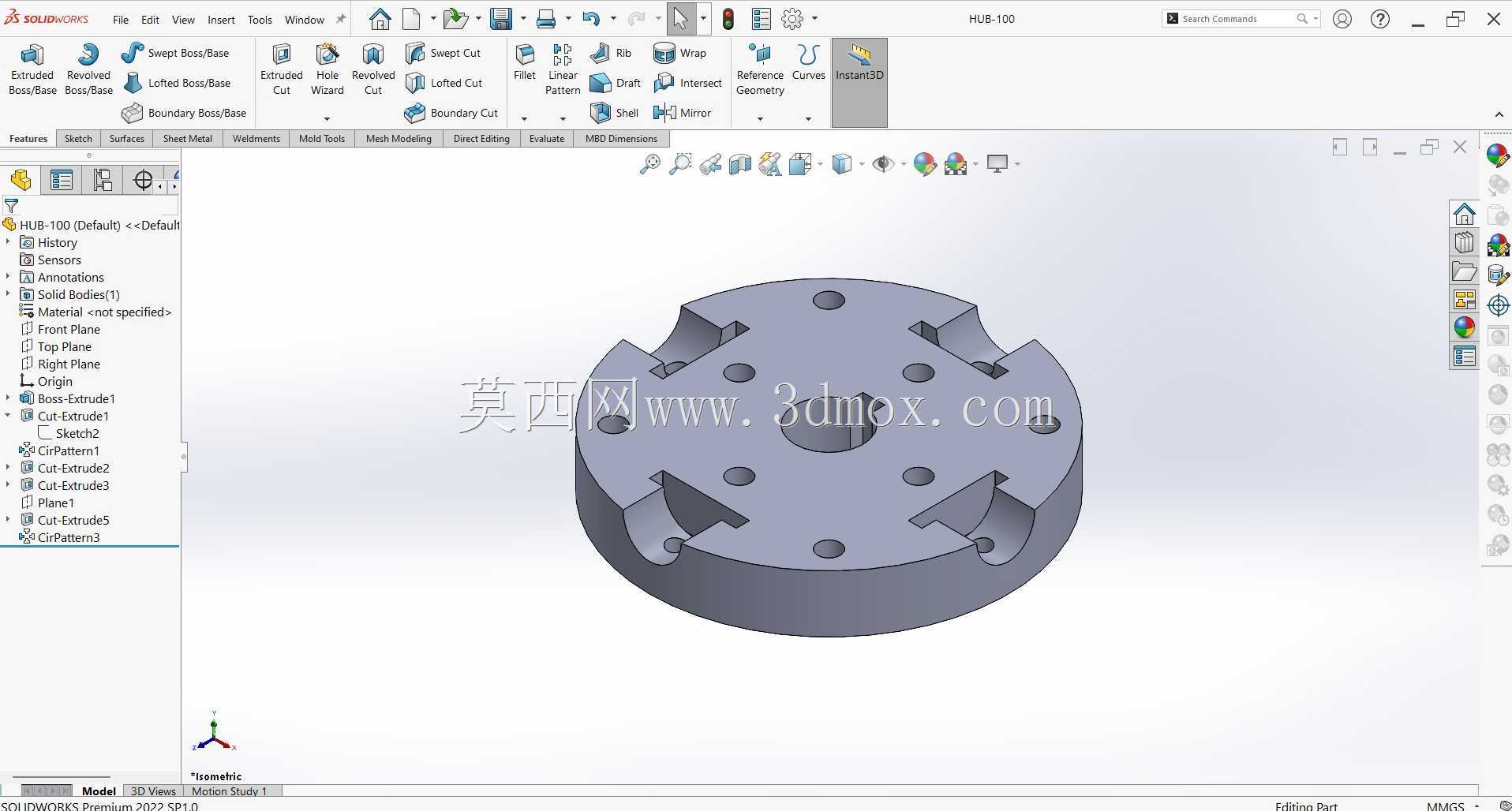

　　在自动化产线的线束排布、小型电控模块的集成安装场景里，这类圆形集线定位基座是解决多路线缆规整、周边功能模块同轴定位的核心结构件，日常接触的小型检测工位、桌面型组装设备的集线端，经常能看到这类结构的实际应用。不同于普通的平面安装法兰，这个基座在圆形基体上做了对称分布的沉头安装孔，孔位沿圆周等角度排布，能保证安装时受力均匀，不会因为单侧锁附应力导致基座倾斜，影响上方对接模块的同轴度。基体中心预留的通孔是核心走线路径，所有需要汇集的线缆都从这个中心孔穿过，避免线缆在基座外侧杂乱排布，也能减少设备运行时线缆被周边运动部件剐蹭的风险。

　　基体边缘做了四处内凹的卡扣定位槽，槽位的弧度和深度是按照配套卡扣的插拔行程设计的，不需要额外螺丝固定，就能把上方的集线分线模块卡紧在基座上，日常维护拆换分线模块时，不需要拧动多颗固定螺丝，直接拨开卡扣就能完成拆卸，能大幅缩短工位的维护停机时间。设计这个结构的时候，首先要确认的是安装边界的尺寸约束，基座的整体外径要适配安装工位的预留安装位，不能超出安装面板的开孔范围，同时基体的厚度要兼顾结构强度和安装空间，太薄的话锁附安装孔时容易出现基体变形，太厚则会占用过多的轴向安装空间，导致上方对接的模块和其他部件出现干涉。

　　边缘的卡扣槽位置要和上方分线模块的卡扣位置完全对应，槽底的限位面要做平面度管控，保证卡扣卡入后不会出现轴向窜动，避免分线模块和基座之间出现间隙，导致线缆拉扯时接口松动。圆周分布的安装孔采用沉头设计，是为了让锁附螺丝的头部完全沉入基体内部，不会突出基座表面，避免螺丝头部和上方的分线模块产生干涉，同时沉头孔的深度要和所用螺丝的头部高度匹配，保证螺丝锁附后头部不高出基面0.1mm以上，防止安装后出现基面不平的问题。中心通孔的直径要根据需要穿过的线缆总外径来确定，预留15%左右的穿线余量，避免多根线缆穿入后过于紧绷，长时间使用后磨损线缆外皮，同时通孔的边缘要做倒圆角处理，去除锐边，防止穿线时割伤线缆绝缘层。

　　在实际的设备装配场景中，这类基座一般是通过沉头螺丝固定在设备的安装面板或者型材支架上，安装时需要先把所有需要汇集的线缆从中心孔穿出，再将基座锁附在安装位，之后把分线模块对准卡扣槽按压到位，最后把穿出的线缆对应接到分线模块的接线位上，整个装配流程不需要复杂的工装，普通装配人员就能快速完成。结构设计时还要考虑材质的选型，如果是用在普通的工业电控场景，选用常用的工程塑料注塑成型就能满足强度要求，重量也更轻，如果是用在有高温或者高强度要求的工位，则可以换成铝合金材质，通过机加工成型，保证结构的刚性和耐温性能。另外，基体上除了安装孔和卡扣槽之外，还在孔位之间预留了小的定位凹点，这些凹点是和安装面板上的定位凸点配合的，安装时可以快速对准位置，不需要反复调整孔位对齐螺丝，能提升装配的效率。整个结构没有多余的复杂特征，所有的特征都是围绕安装定位、集线走线、快拆维护这几个核心功能设计的，没有冗余的结构，既方便加工成型，也能降低生产的成本，在小型电控集成、桌面自动化设备的集线工位上，这类结构的实用性非常强，能很好地解决多线缆排布杂乱、模块拆换不便的问题。
