双孔弧形连接吊耳结构设计

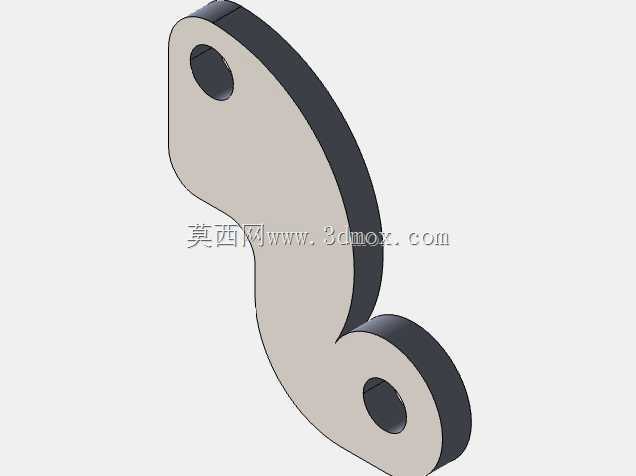

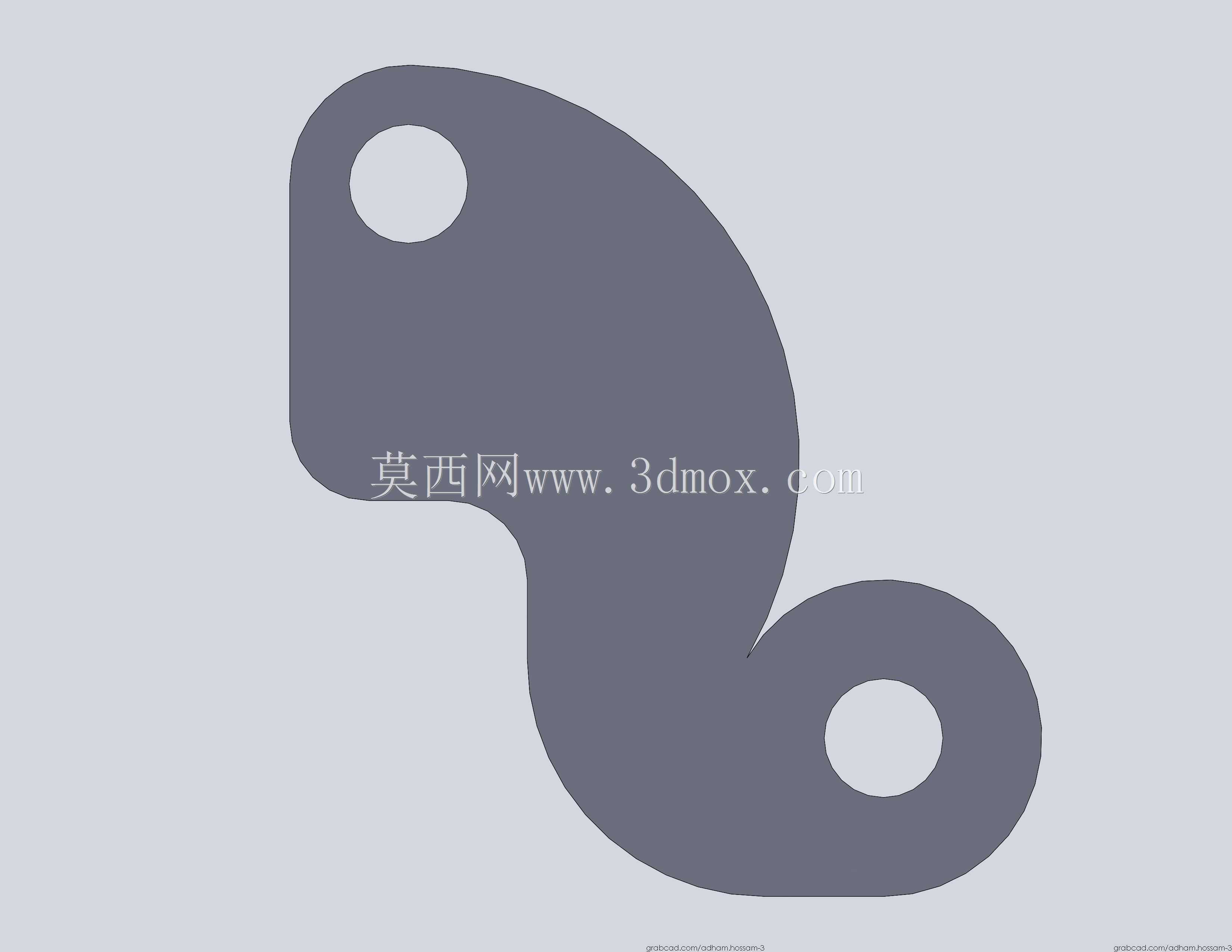

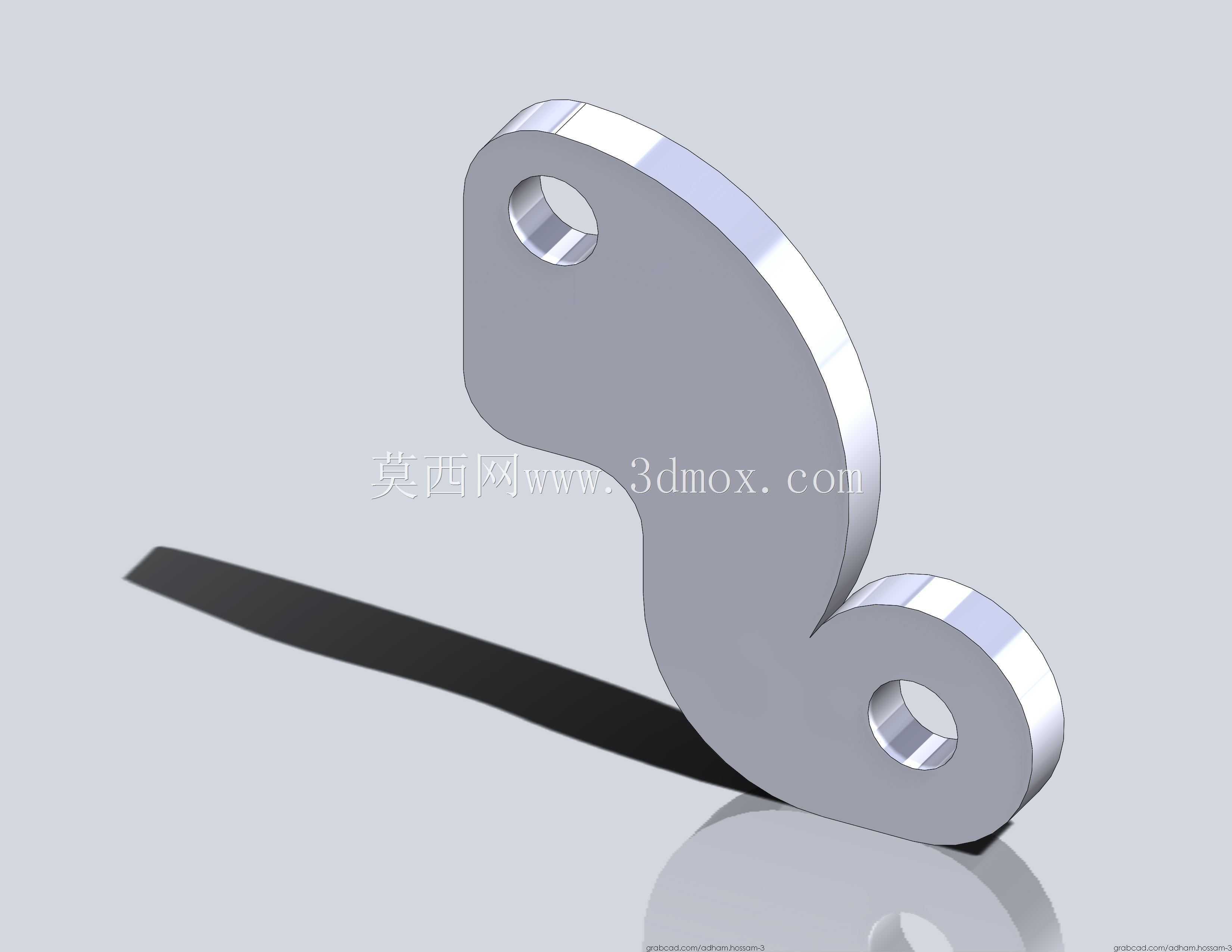

　　这类双孔弧形连接件在轻载铰接传动场景中应用十分广泛，常见于小型工装夹具的连杆机构、仓储货架的活动挂接部位、轻型输送线的张紧调节结构，还有部分民用五金的活动铰接位置，核心作用是实现两个部件之间的活动铰接，同时通过弧形的轮廓避让周边的运动部件，避免铰接转动过程中出现结构干涉。从结构功能来看，两端的通孔分别对应两个铰接轴的安装位置，其中一端孔径略大，用于连接固定端的销轴，承担主要的承重载荷，另一端孔径稍小，用于连接活动端的杆件，传递往复摆动的作用力，弧形的主体轮廓并非单纯的造型设计，而是根据两个铰接点的运动轨迹做的包络设计，当连接件绕固定端销轴转动时，弧形的外边缘不会与周边的固定结构发生刮碰，同时内凹的弧面也能给活动端的杆件留出足够的摆动空间，不会出现杆件转动到极限位置时被连接件本体卡住的问题。

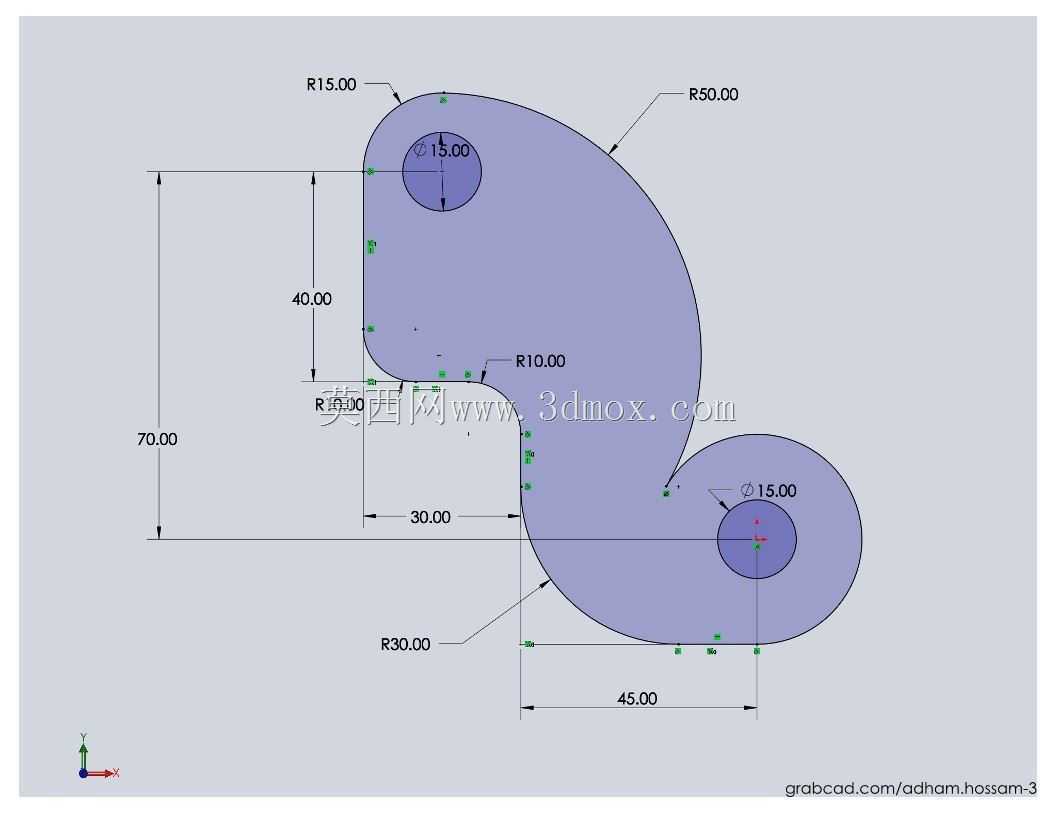

　　在设计思路上，这类零件首先要确定两个铰接孔的中心距，这个参数直接决定了铰接机构的摆动行程，中心距偏差过大会导致整个机构的运动行程不符合设计要求，甚至出现运动死点；其次是孔的公差配合，固定端的孔因为要长期承受转动摩擦，一般会采用间隙配合，预留一定的润滑脂存储间隙，同时孔口会做小尺寸的倒角，方便销轴压装的时候不会刮伤孔壁，也能去除加工产生的毛刺；主体的厚度则根据实际承重来计算，一般采用等厚设计，加工时可以直接用板材线切割成型，不需要额外的铣削工序，能有效降低加工成本，弧形轮廓的曲率是根据两个孔的相对位置以及最大摆动角度计算得出的，要保证在整个摆动角度范围内，连接件的外轮廓到转动中心的距离始终小于周边固定结构的避让间隙，避免运动干涉。

　　从安装边界来看，这类零件的安装不需要复杂的定位结构，只要将两个销轴分别穿入两端的孔位，轴向加装卡簧或者轴用挡圈防止销轴脱出即可，安装时需要注意弧形轮廓的朝向，要保证弧面的凸起方向朝向摆动时的避让空间，不能装反，否则会在转动过程中直接与周边结构碰撞；零件的整体厚度要小于安装位置的槽宽，预留0.2到0.5mm的间隙，避免安装后出现卡滞，两个孔的端面要与零件主体平面保持垂直，否则销轴穿入后会出现偏斜，导致转动阻力增大，长期使用还会出现不均匀磨损。

　　在实际使用中，这类零件的受力主要集中在两个孔之间的连接臂位置，弧形的结构相比直臂结构能更好地分散应力，避免在孔与主体连接的位置出现应力集中，尤其是在承受交变载荷的场景下，弧形过渡的结构能有效降低应力集中系数，提升零件的疲劳寿命，不需要额外做加强筋结构，就能满足轻载场景下的强度要求。加工这类零件时，一般优先选用冷轧钢板作为原材料，切割成型后做去毛刺处理，孔位可以采用钻孔或者激光切割加工，对于有防锈要求的使用场景，还可以做镀锌或者发黑处理，不需要复杂的表面处理工艺，加工成本低，互换性好，适合批量生产使用。在选型替换时，只要确认两个铰接孔的中心距、孔径以及零件厚度三个核心参数匹配，同时确认弧形轮廓的摆动范围不超出安装空间的边界，就可以直接替换使用，不需要对周边结构做额外修改。
