异形组合式机械定位支撑结构件

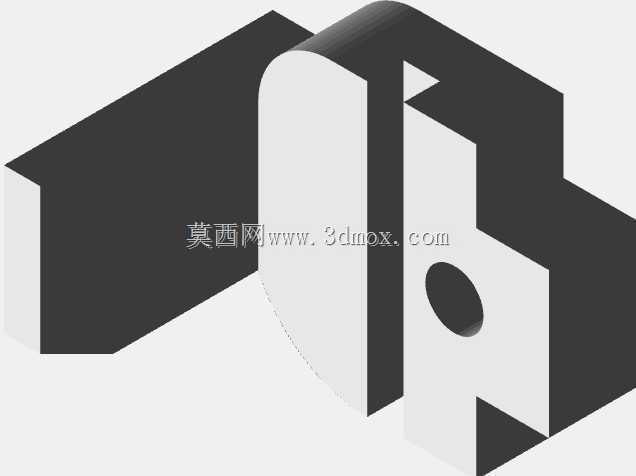

　　该结构件属于非标机械定位支撑类零件，主要应用在工装夹具定位工位、小型自动化设备载具支撑、精密检测治具的承托部位，在实际产线场景中，这类零件往往承担着异形工件定位基准、小载荷部件支撑限位的作用，区别于标准型材支撑件，其异形轮廓是为了匹配特定工件的避让需求，避免在工件上下料、加工检测过程中发生结构干涉。从结构设计逻辑来看，整个零件分为三个功能区段，左侧高耸的斜切立柱段，主要承担侧向定位与竖向导向作用，斜切面的角度设置是为了匹配工件导入时的导向需求，减少工件上料时的卡滞概率，立柱的厚度经过载荷校核，可承受常规工装工位的侧向推力，不会出现受力形变导致的定位偏移。

　　中部的半圆柱衔接段，是立柱与右侧基座的过渡结构，采用圆弧过渡而非直角衔接，一方面是为了减少应力集中，在零件承受交变载荷时避免转角处出现应力断裂，另一方面圆弧面可作为工件定位的辅助基准面，适配带圆弧轮廓的工件贴合定位。右侧的带孔基座段是整个零件的安装固定主体，基座上的通孔为安装沉孔设计，可容纳内六角螺栓的头部，保证安装后螺栓端面不超出基座平面，避免对放置在基座上的工件造成刮擦，基座的底部为全平面设计，安装时可与工装底板完全贴合，保证安装后的平面度公差控制在0.02mm以内，满足精密定位的基准要求。

　　在外形尺寸与安装边界方面，整个零件的竖向高度与横向宽度比例经过适配，安装时仅需占用工装底板上较小的固定区域，立柱部分的外伸轮廓不会超出安装基座的投影范围过多，可在紧凑的工装布局中使用，不会与周边的夹紧机构、检测传感器发生位置冲突。零件的所有棱边均做了小倒角处理，去除加工毛刺，避免装配调试过程中划伤操作人员，同时也减少零件在频繁接触工件过程中对工件表面的刮损。

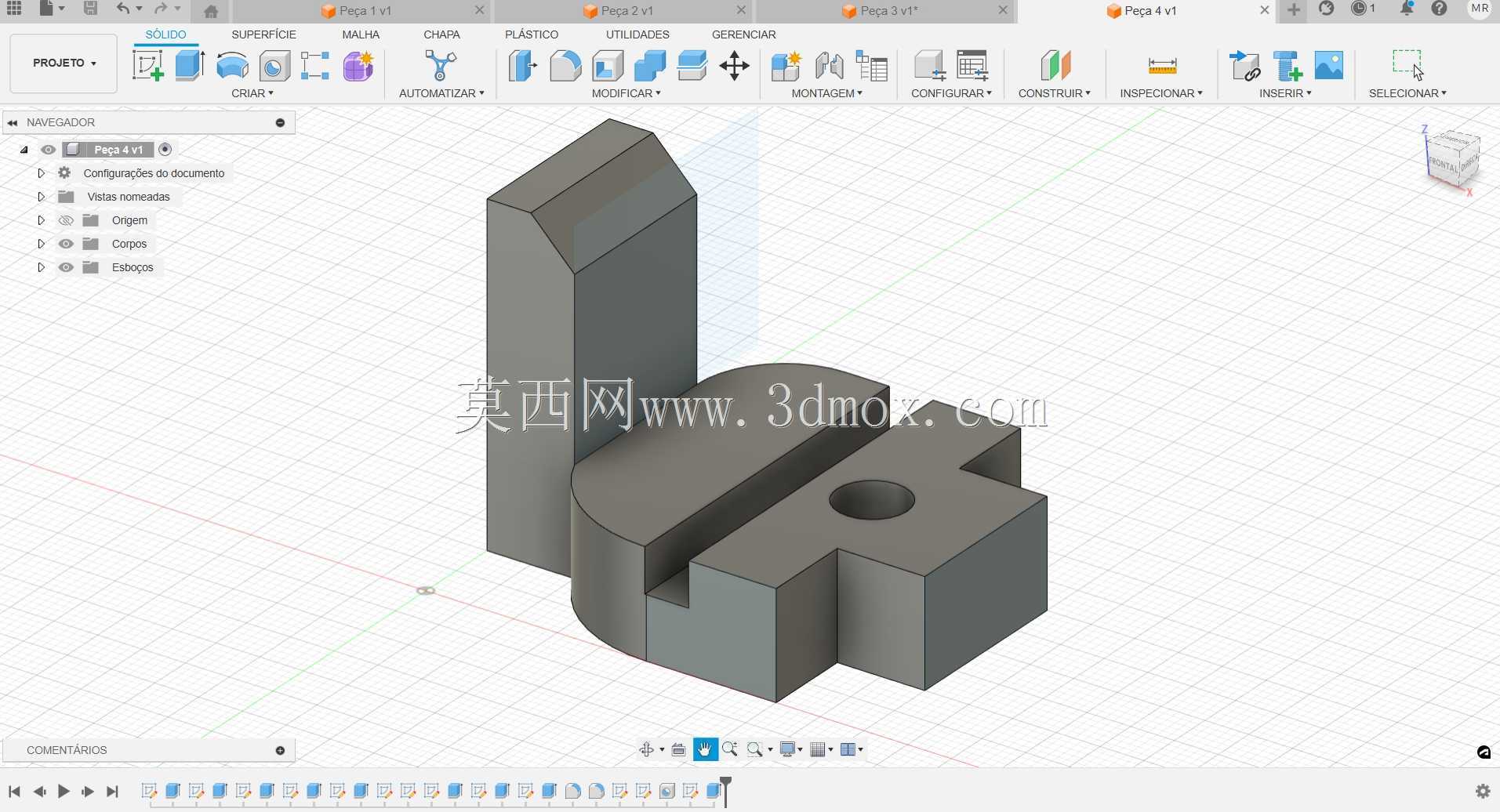

　　从建模逻辑来看，该结构采用实体拉伸加布尔运算的方式构建，所有特征均为可加工的常规机械特征，没有不可实现的异形曲面，可直接通过三轴铣床完成加工，加工时可选用45号钢作为毛坯材料，也可根据使用场景的防腐需求选用铝合金材质，加工后经过表面发黑或阳极氧化处理，即可满足常规工业场景的使用需求。在实际选型应用时，需要注意该零件的支撑载荷上限，其立柱部分为单侧悬臂结构，不适合承受大吨位的竖向载荷，仅适用于轻载定位、小型工件承托的场景，安装时需保证基座底面与安装板完全贴合，避免因安装面存在间隙导致零件受力后出现倾斜，影响定位精度。基座上的安装孔间距经过标准化设计，可适配常规的工装板T型槽间距，也可直接在定制工装板上对应位置打螺纹孔完成固定，无需额外加工转接件，降低了工装集成的成本。
