十字基座斜向支撑连接结构件

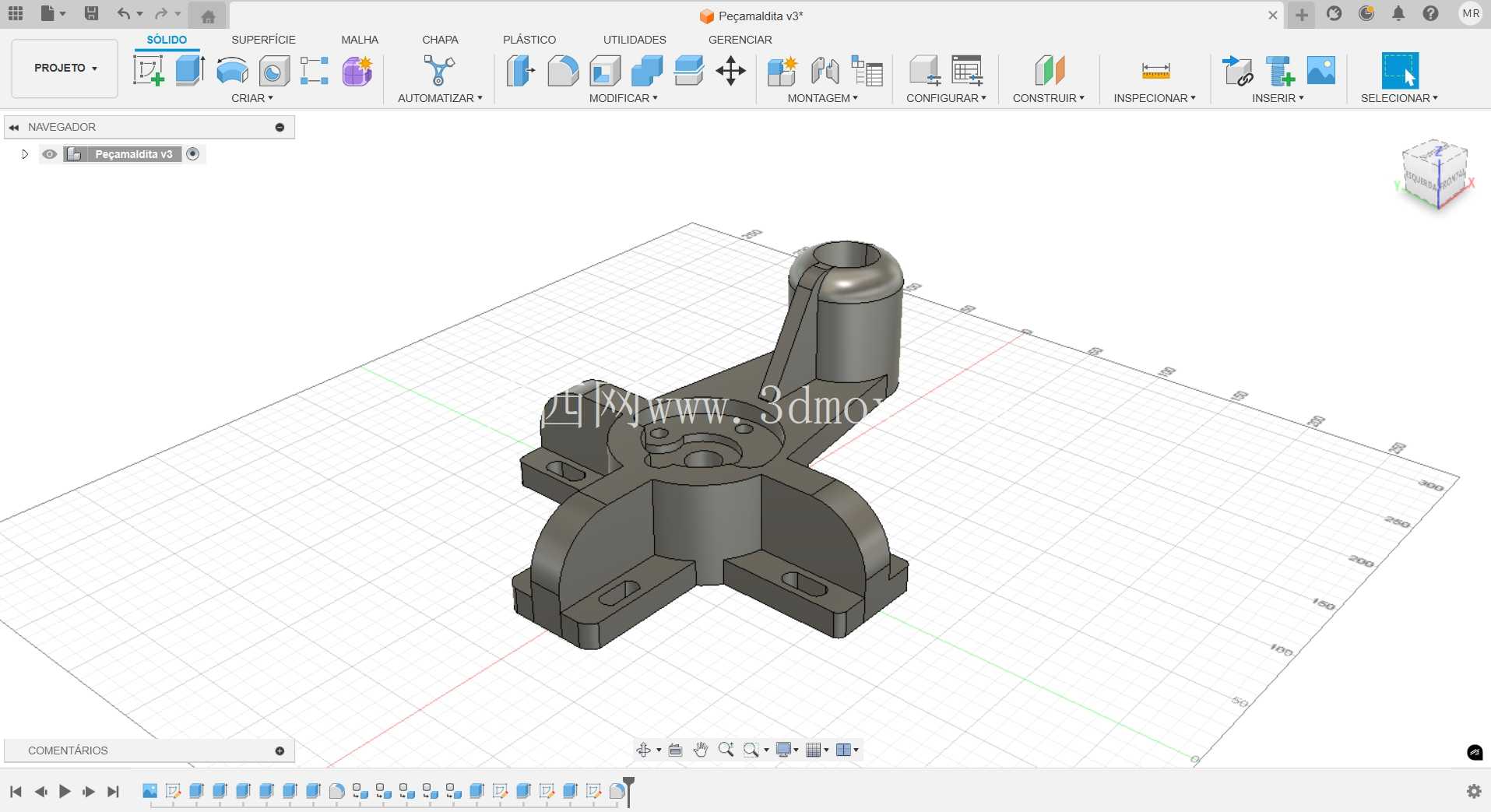

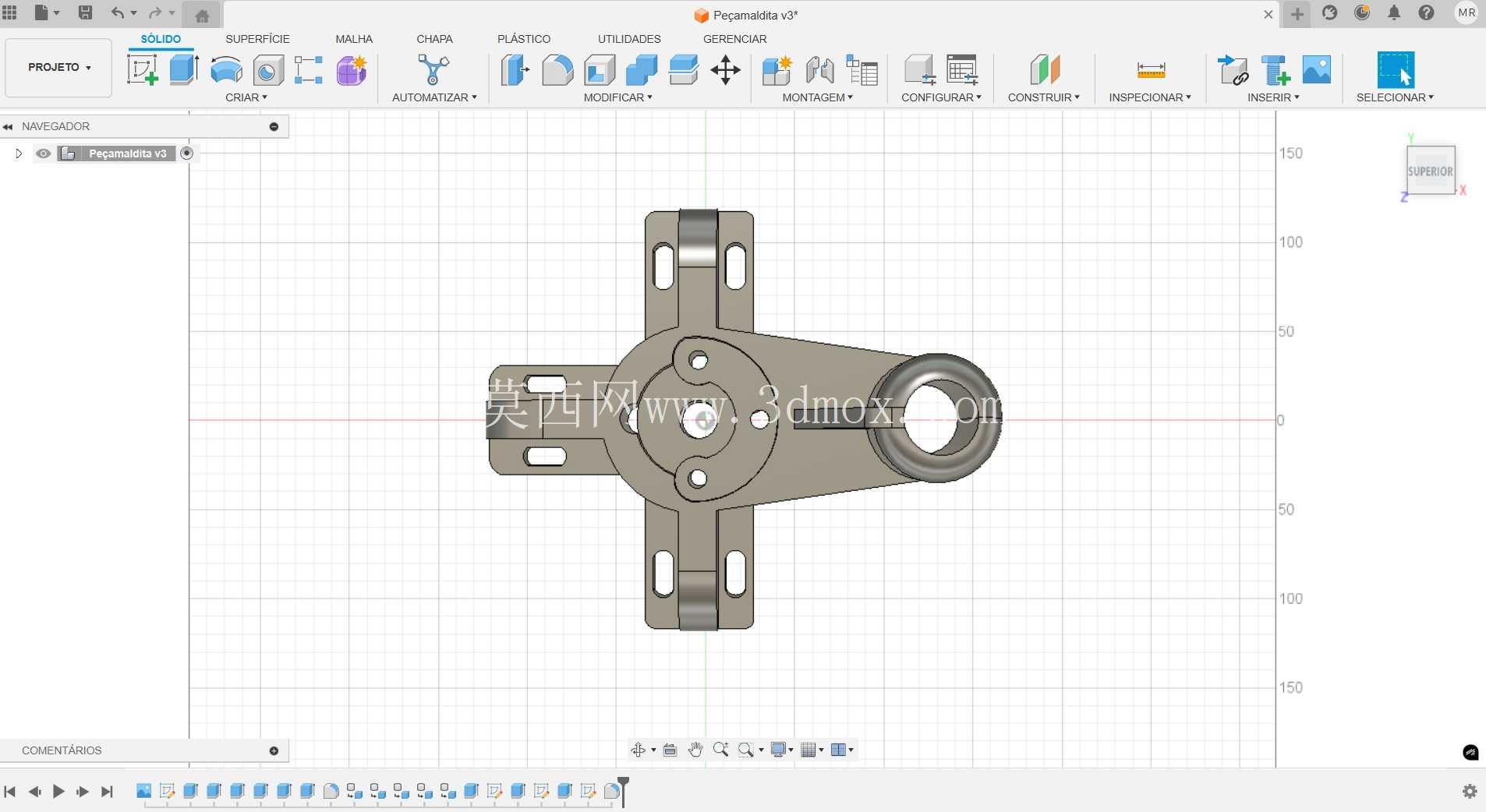

　　该结构件采用十字形分体基座搭配单侧斜向支撑臂的整体构型，在小型机电设备的内部安装场景中，这类构件主要承担元器件定位、载荷传导与安装基准的多重作用，常见于需要将柱状功能部件以固定倾角安装在平面基板上的装配场景，比如小型传感元件的固定支架、气动管路的转角支撑座、低压回路里的接线端子固定座等工况，都能见到同构型零件的实际应用。从结构设计逻辑来看，十字形的四个延伸支脚每个都预留了沉头安装孔，安装时可以通过螺栓将整个构件牢牢固定在设备的安装基板上，四个支脚的分布形式能够将支撑臂传递来的载荷均匀分散到基板的四个点位，避免局部应力集中导致的基板变形或者连接松动，相比单臂或者双支脚的固定结构，十字基座的抗倾覆能力更强，即便支撑臂末端承受侧向的冲击力，也能通过四个支脚的固定力矩保持整体位置精度。

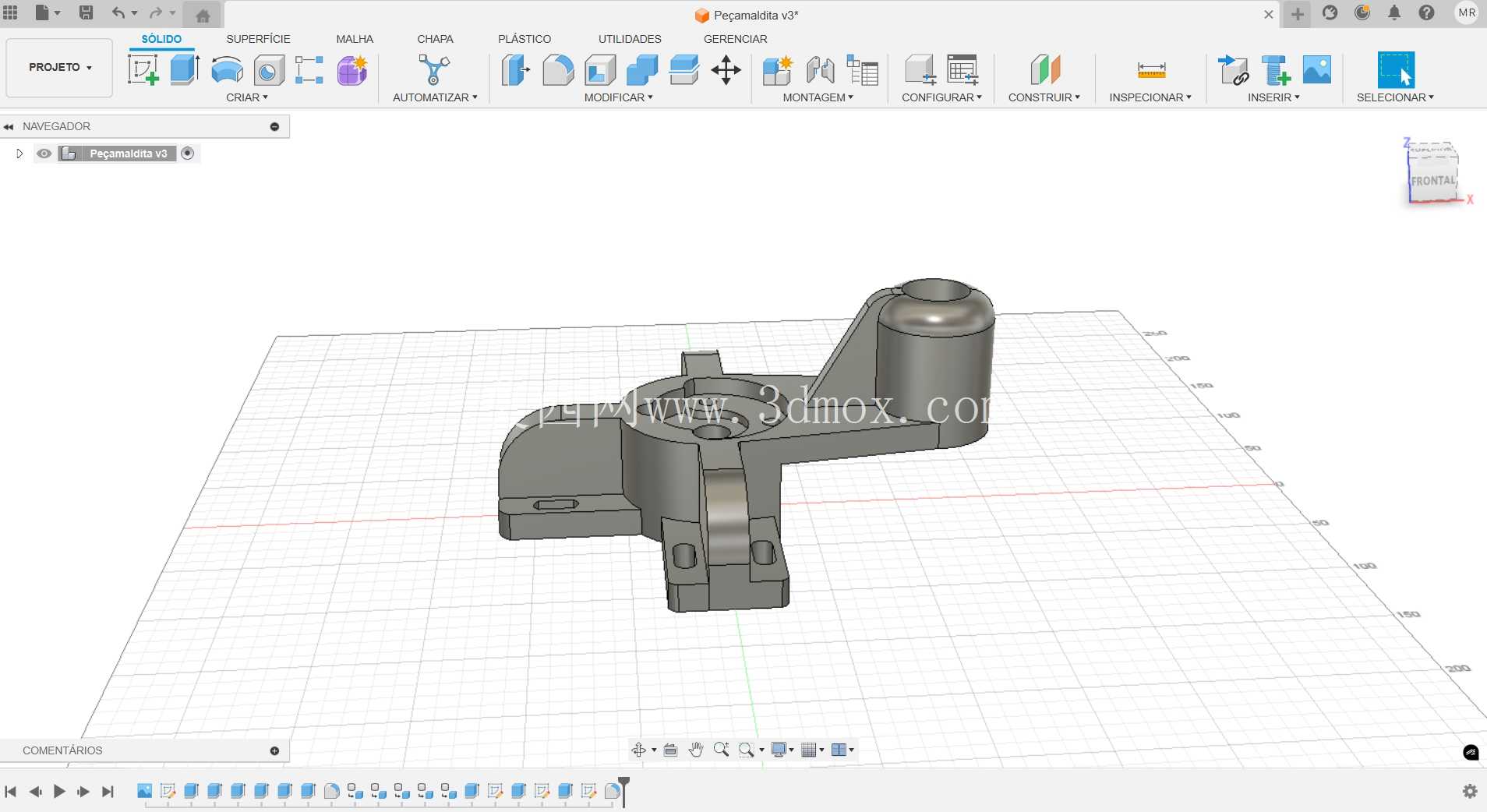

　　斜向支撑臂与十字基座的衔接位置做了大圆弧过渡处理，没有尖锐的直角转角，这种设计一方面是为了降低注塑或者压铸加工时的应力集中问题，减少零件成型后出现开裂、缩孔的概率，另一方面也能优化载荷传递路径，让支撑臂承受的径向、轴向载荷能够平滑过渡到基座部分，不会在衔接位置出现应力突变导致的结构失效。支撑臂的顶端设计为带内孔的圆柱端头，内孔的尺寸可以适配对应直径的柱状零件，端头外侧的环形凸台可以起到轴向限位的作用，装配时柱状零件插入内孔后，凸台能够抵住零件的端面，控制插入深度，保证装配尺寸的一致性，同时凸台也能增加端头位置的结构强度，避免零件插拔或者受力时端头出现开裂。

　　从安装边界来看，十字基座的四个支脚外轮廓尺寸适配常见的小型设备安装孔位间距，沉头孔的深度可以容纳标准规格的沉头螺栓，安装后螺栓头不会突出基座表面，不会和周边其他零件产生干涉；斜向支撑臂的倾斜角度经过校核，安装后顶端圆柱的轴线与安装平面保持固定夹角，能够保证搭载的元器件处于预设的工作角度，不需要额外增加角度调整垫片，减少装配环节的调整工作量。零件的壁厚设计保持均匀，基座与支撑臂的壁厚差控制在合理范围内，不管是采用塑料注塑成型还是金属压铸、3D打印加工，都能保证成型质量，不会出现壁厚差异过大导致的冷却不均、变形翘曲等问题。

　　基座中心位置的圆形凸台是整个零件的装配基准，加工时可以以此作为定位基准来加工四个支脚的安装孔和顶端的支撑臂内孔，保证各个形位公差符合设计要求，装配时这个凸台也可以和基板上的定位凹槽配合，实现快速定位，减少装配时的找正时间。在实际使用场景中，这类结构件不需要承受大吨位的重载，更多是承担精密定位和稳定支撑的作用，所以设计时在保证结构强度的前提下尽可能做了轻量化处理，支脚位置的镂空槽既减少了材料用量，也给安装时的工具操作留出了空间，拧紧螺栓时扳手不会和基座侧壁产生干涉。支撑臂的侧面做了小平面的防滑结构，在需要调整支撑臂角度或者拆装顶端零件时，可以用工具夹住这个平面施加扭矩，不会因为圆柱面打滑导致零件表面损伤或者装配不到位。整体结构没有复杂的倒扣特征，模具设计时结构简单，不需要复杂的抽芯机构就能完成成型，加工成本更低，适合批量生产应用，在小型自动化设备、消费电子结构件、低压电气组件的装配场景中，这类结构件的适配性很强，能够替代定制化的焊接支架，减少装配环节的焊接、打磨工序，提升整体装配效率。
