多轴联动OOP构型机械臂结构设计

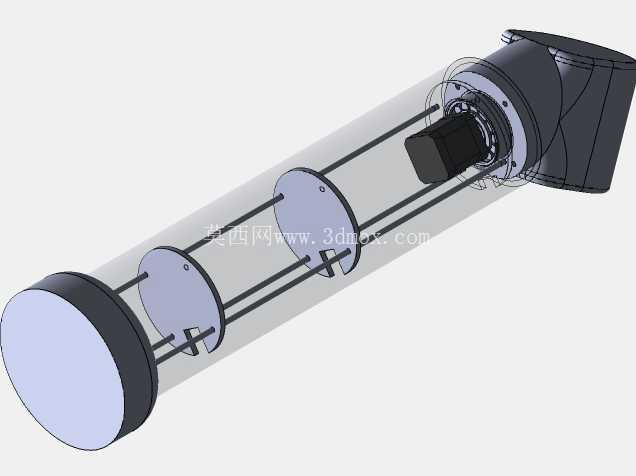

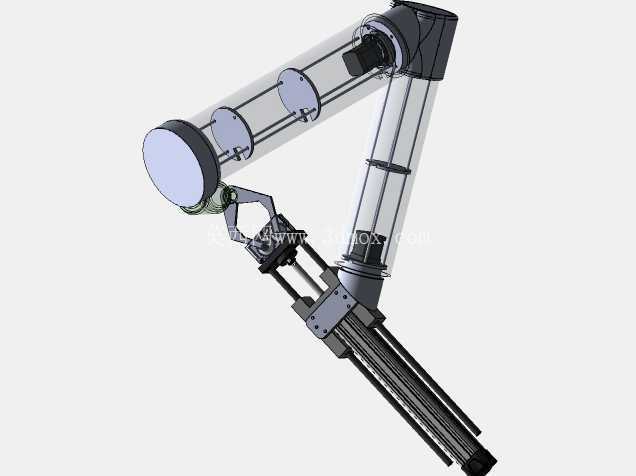

　　这款多轴构型机械臂的轴系采用60度夹角布局，区别于常规正交排布的工业机械臂结构，在紧凑工位的作业场景中具备更灵活的姿态调整能力，可适配小范围空间内的多工位物料转移、精密装配辅助、实验室样本分拣等作业需求。从结构设计逻辑来看，臂体采用框架式透明护罩包覆内部传动链路，既可以直观观察内部传动部件的运行状态，也能在教学演示、原理验证场景中降低结构认知门槛，护罩通过分段式法兰与关节基座连接，预留了足够的走线空间，可容纳动力线缆、信号线缆以及末端执行器的气路管路，避免臂体运动过程中出现线缆拖拽、磨损的问题。

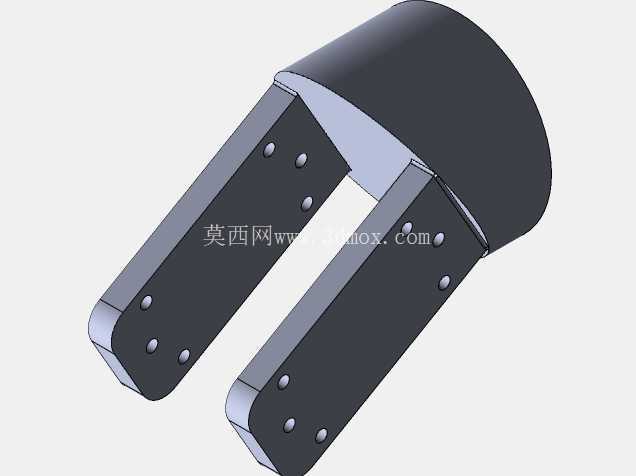

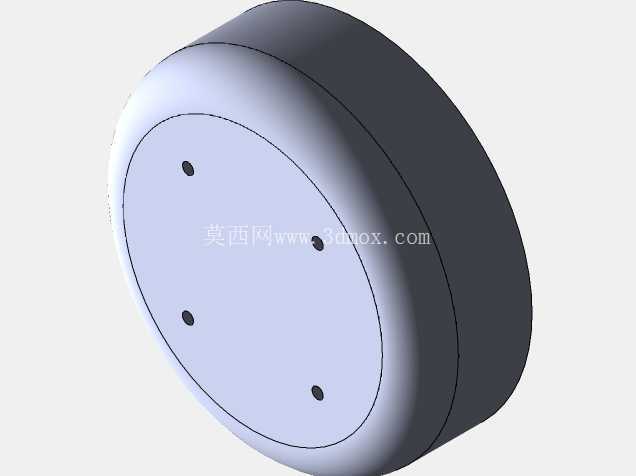

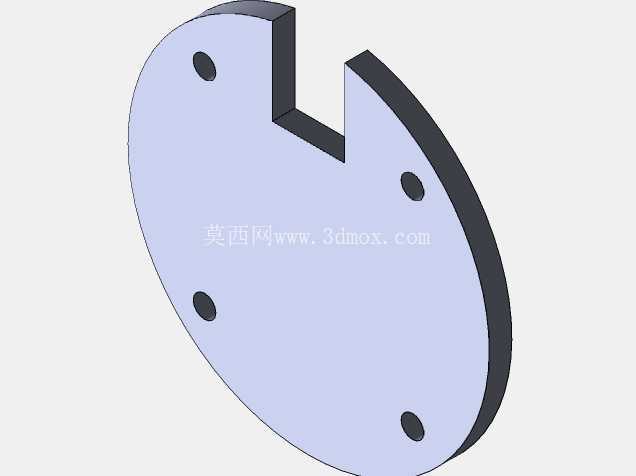

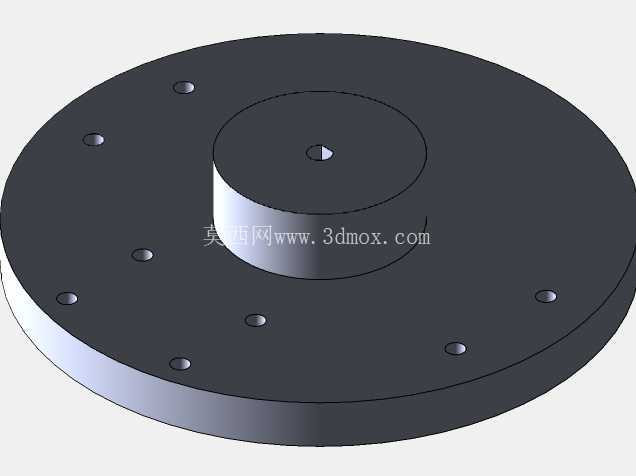

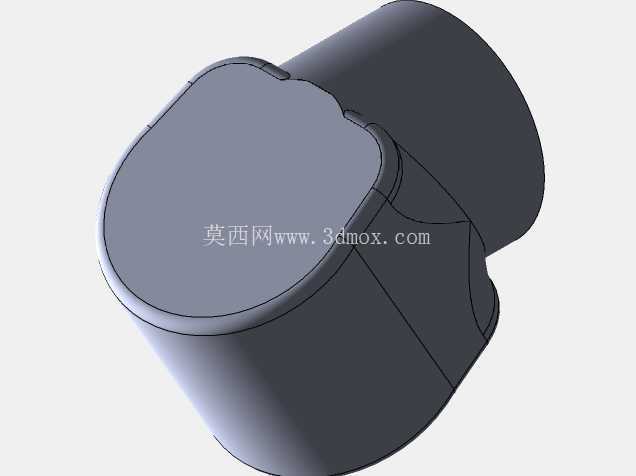

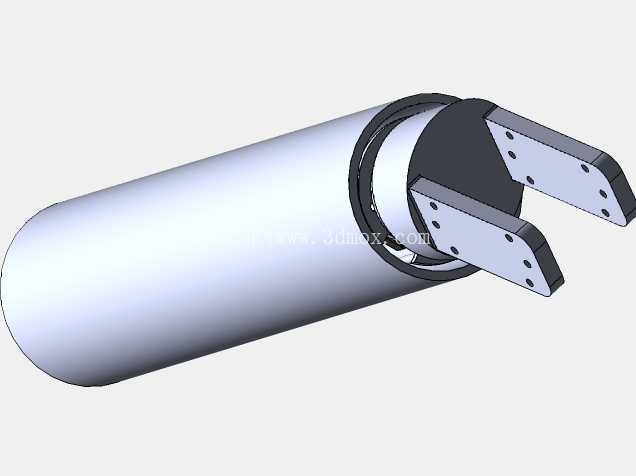

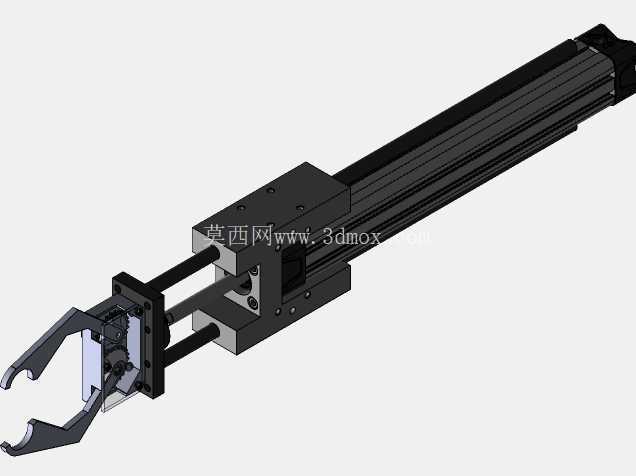

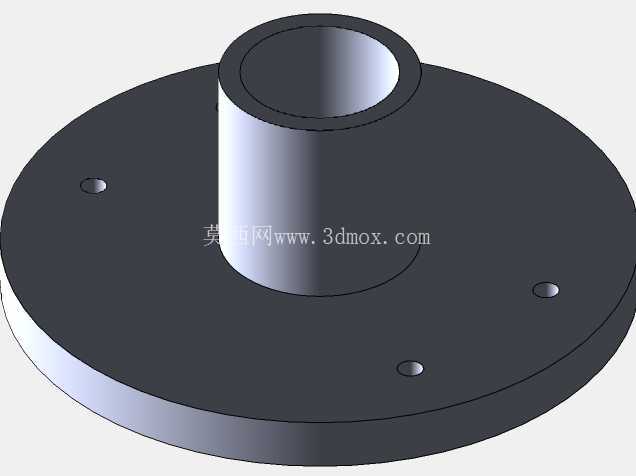

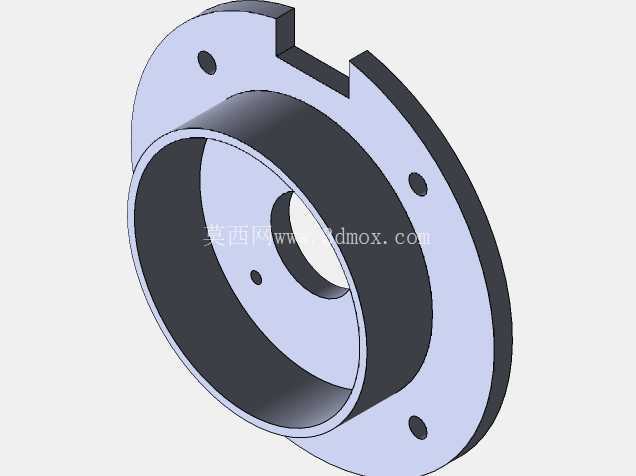

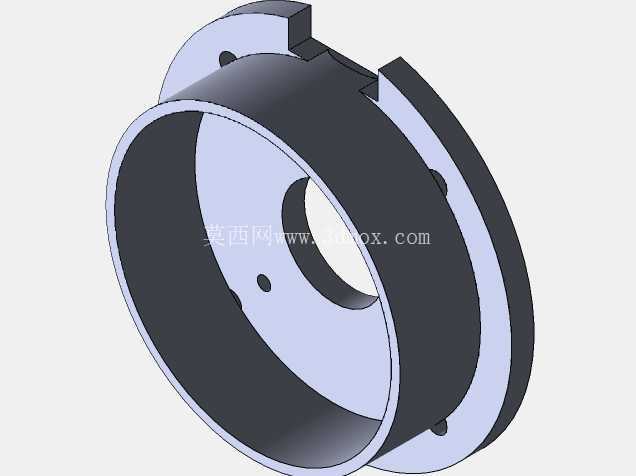

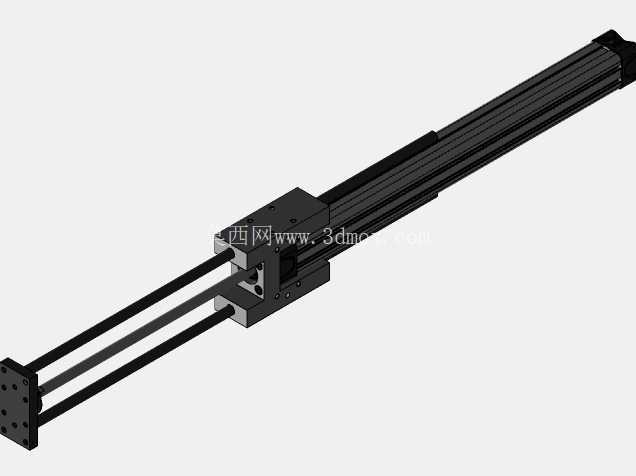

　　关节部位采用集成式回转支撑结构，搭配步进驱动单元实现各轴的独立角度控制，相邻轴的60度夹角设计让臂体在伸展状态下的工作包络更贴合扇形作业区域，相比同臂展的正交轴机械臂，在扇形工位内的姿态死角更少，无需额外增加轴数即可覆盖相邻工位的取放点位。末端连接部位采用标准夹具安装接口，可快速更换夹爪、吸盘、焊枪头等不同执行末端，适配不同的作业任务需求，臂体的基座部分采用加厚安装法兰，预留了均匀分布的安装孔位，可直接固定在工作台面、线性导轨滑台或者移动小车上，安装边界的孔位间距符合通用工业工装的安装标准，不需要额外加工过渡连接板即可完成装配。

　　从功能特性来看，该机械臂的各关节传动链路采用模块化设计，每个关节的驱动单元、传动组件、支撑结构都可单独拆解更换，日常维护时不需要拆解整个臂体，降低了运维的复杂度；臂体的杆件部分采用轻量化框架结构，在保证结构刚性的前提下降低了运动惯量，搭配步进驱动的位置控制模式，可实现重复定位精度满足教学演示、轻载装配的作业要求。在实际应用场景中，这类非正交轴系的机械臂非常适合高校实验室的机器人原理教学、小型生产线的轻载物料搬运、3D打印配套的工件上下料等场景，60度的轴间夹角让臂体在折叠状态下的占用空间更小，可收纳在桌面级的作业空间内，不需要占用大面积的安装场地。

　　设计过程中针对关节处的走线做了专门的导向结构，线缆通过臂体内部的导向环固定，运动过程中线缆的弯曲半径始终保持在安全范围内，避免长期往复运动造成线缆疲劳断裂；关节处的密封结构采用分段式防尘圈，可阻挡日常作业环境中的粉尘进入传动腔体，延长传动部件的使用寿命。臂体的工作范围覆盖基座前方120度的扇形区域，最大伸展半径可满足相邻三个工位的作业覆盖，在安装时只需要保证基座安装面的平面度符合公差要求，即可保证臂体运行过程中的稳定性，不需要额外做复杂的地基处理。末端的负载能力适配轻载作业场景，可承载0.5kg以内的末端执行器与工件，完全满足教学演示、小件分拣、精密装配辅助等场景的使用需求，结构上预留了传感器安装位，可后续加装视觉传感器、力觉传感器，升级具备感知能力的作业单元，拓展更多的应用场景。
