四轴多旋翼无人机整机结构设计方案

　　这套四轴旋翼无人机的结构设计，首先围绕实际作业场景的载荷适配展开，日常作业中，这类设备常被用于低空测绘、农林巡检、小型物资转运、航拍取景等场景，不同场景对机架的抗振性、重心分布、部件拆装便捷性的要求差异较大，设计时没有采用一体成型的机架结构，而是将机臂、中心载荷舱、起落架做了模块化拆分，方便根据作业需求快速更换不同长度的机臂或是不同承重等级的起落架组件。

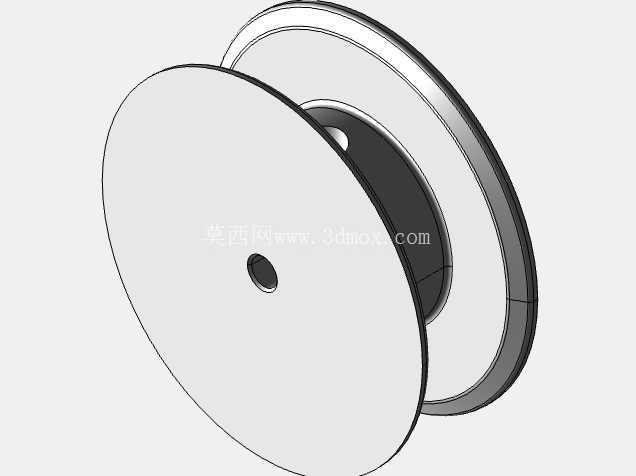

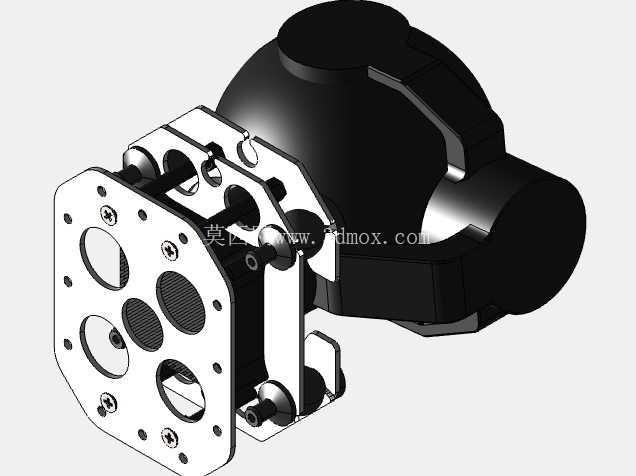

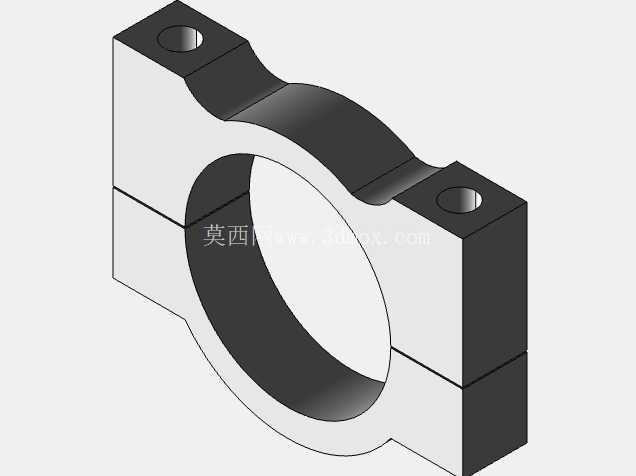

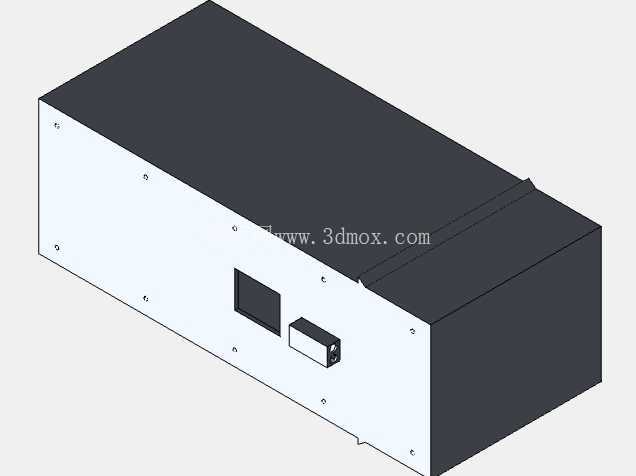

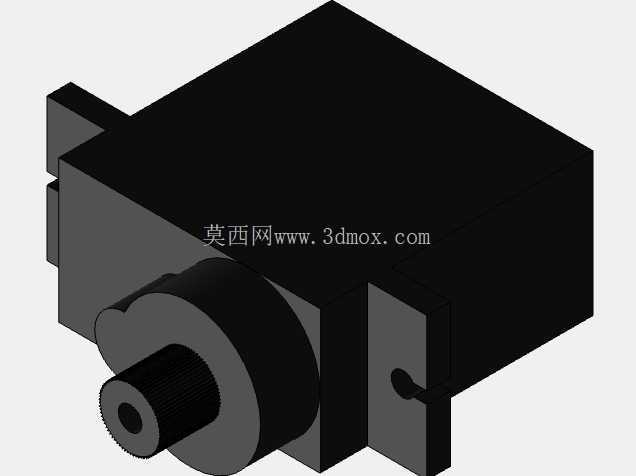

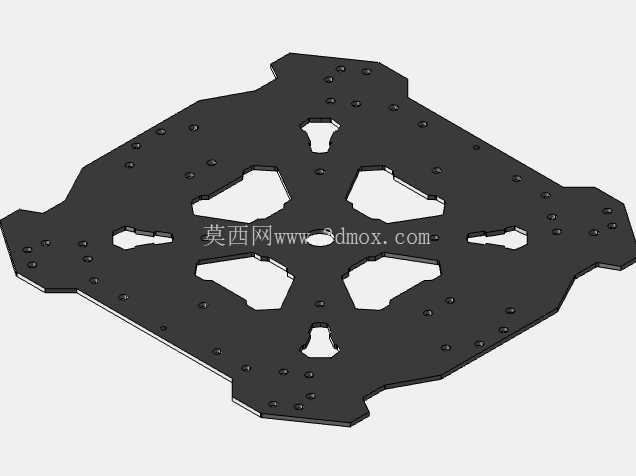

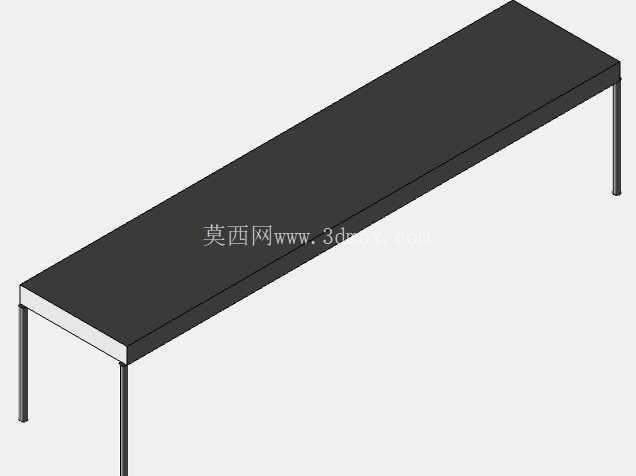

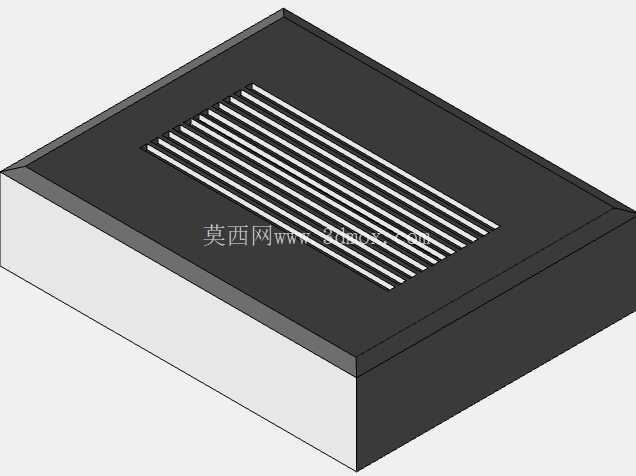

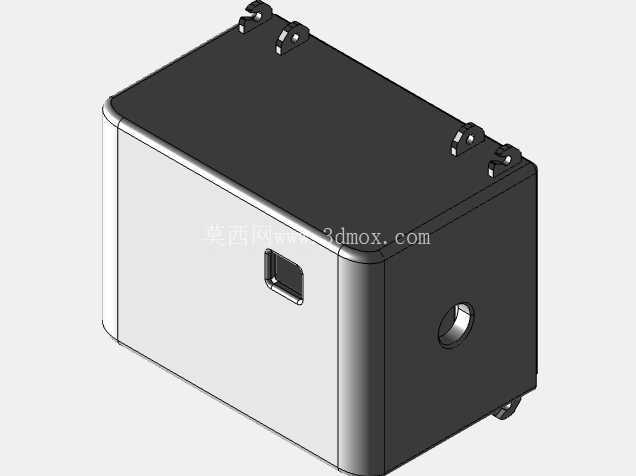

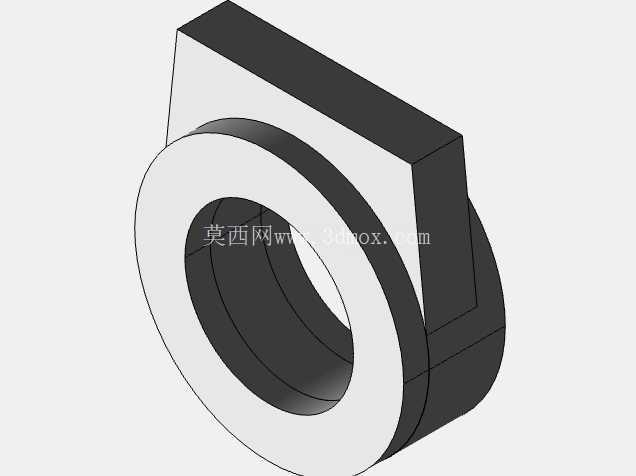

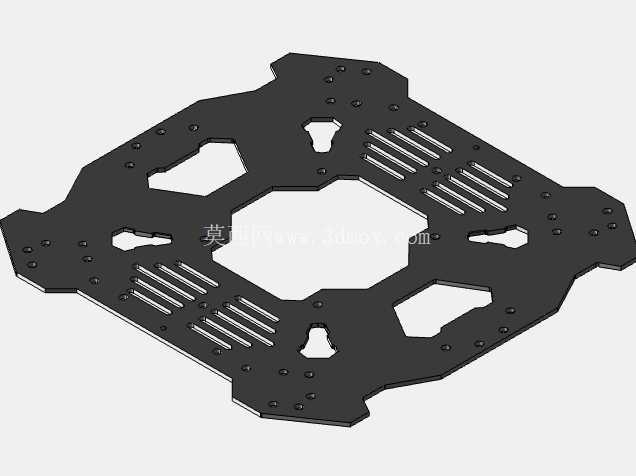

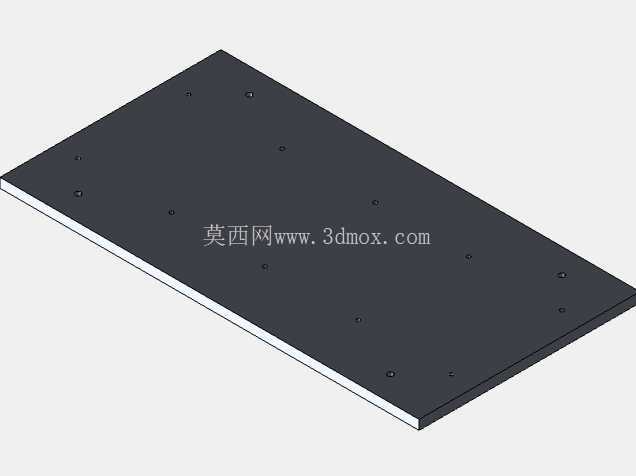

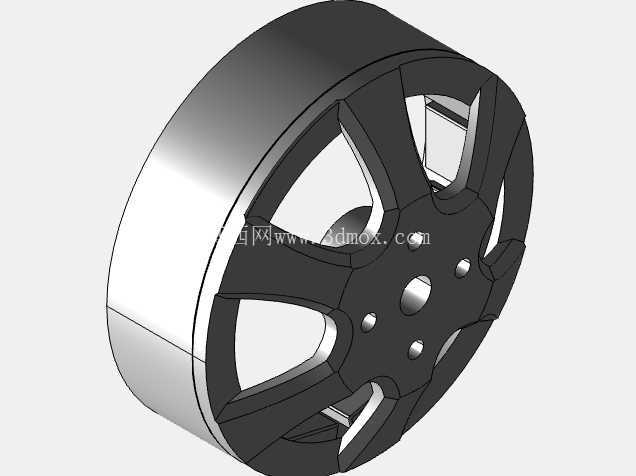

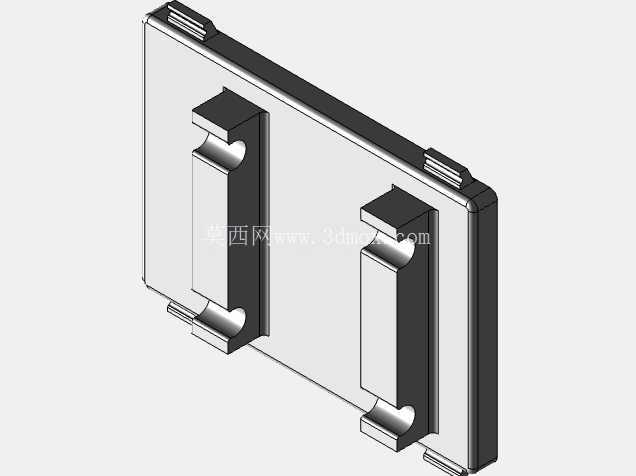

　　从功能特性来看，四个旋翼呈十字交叉布局，相邻旋翼的转向相反，抵消自旋扭矩的同时保证姿态调整的响应速度，机臂末端的电机安装座预留了标准的安装孔位，适配不同KV值的无刷电机，中心舱体内部做了分层隔舱设计，上层预留飞控、GPS模块的安装位，中层可放置电池组，下层预留任务载荷的挂载接口，不管是搭载航拍云台、小型抛投装置还是测绘传感器，都能通过标准快拆接口固定，不需要额外在机架上打孔改装。起落架采用了高置支撑腿设计，保证下方挂载的任务设备在起降过程中不会与地面发生剐蹭，支撑腿的跨距经过反复校核，即使在3级侧风环境下降落，也不会出现侧翻风险。

　　设计思路上优先考虑了飞行过程中的结构可靠性，机臂采用中空薄壁结构，在保证抗弯抗扭强度的前提下尽可能降低自重，减少不必要的动力损耗，机臂与中心舱的连接位置做了加强筋过渡，避免飞行过程中机臂产生共振导致飞行姿态失稳。整机的重心设计严格落在四个旋翼形成的升力平面几何中心位置，电池舱的位置特意做了可微调设计，当挂载不同重量的任务设备时，可以通过调整电池的前后位置修正整机重心，避免出现偏航力矩增加动力消耗。布线槽沿着机臂内部和中心舱的隔层边缘布置，所有动力线与信号线分开走线，减少信号干扰对飞控传感器的影响。

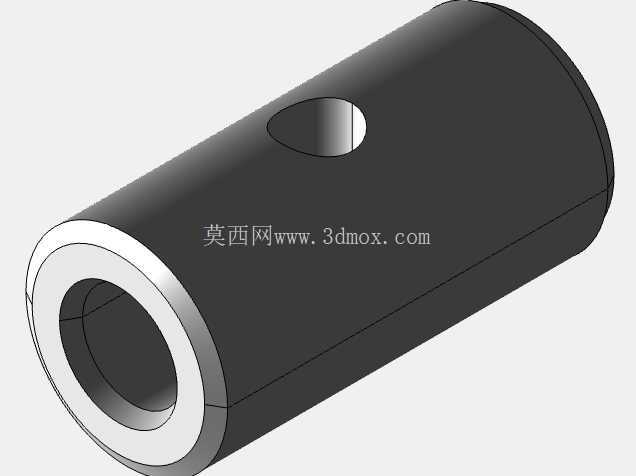

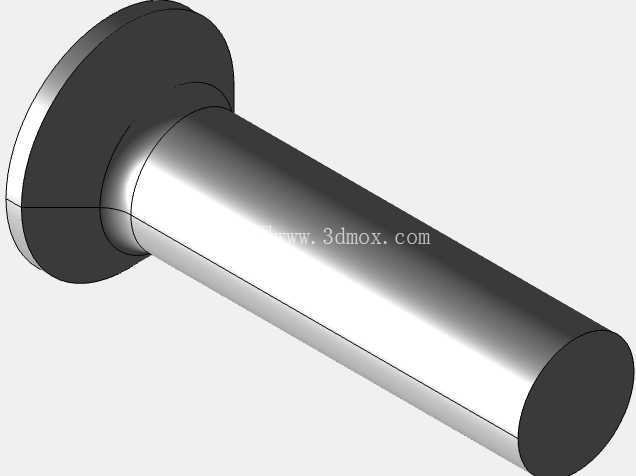

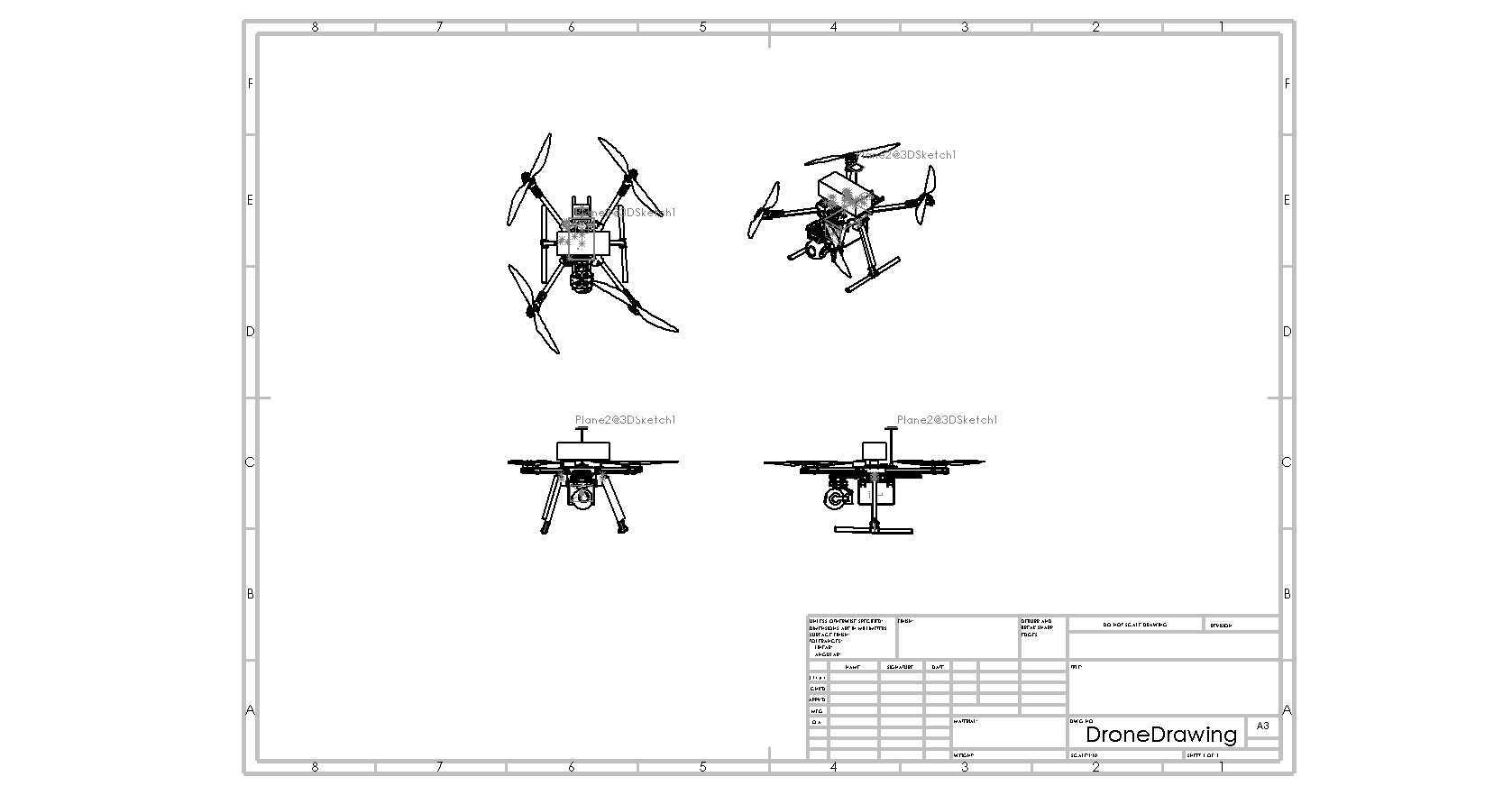

　　外形尺寸与安装边界方面，机臂展开后整机的对角轴距适配常用的10-13寸螺旋桨，既不会因为轴距过小导致桨叶之间产生气流干扰，也不会因为轴距过大导致整机转动惯量过高影响姿态响应速度。中心舱的外形做了圆弧导角处理，降低飞行过程中的正面风阻，舱体上盖预留了数传天线、GPS天线的伸出孔位，孔位位置避开了旋翼的下洗气流区域，保证天线信号不会被气流扰动或是机身结构遮挡。起落架的安装位置在中心舱下方两侧，收起状态下（如果选配折叠起落架）不会超出旋翼的旋转投影范围，避免飞行过程中起落架干扰桨叶气流，展开后支撑脚的最低点距离中心舱底部的高度足够容纳常规尺寸的三轴航拍云台，不会在云台转动时出现结构干涉。

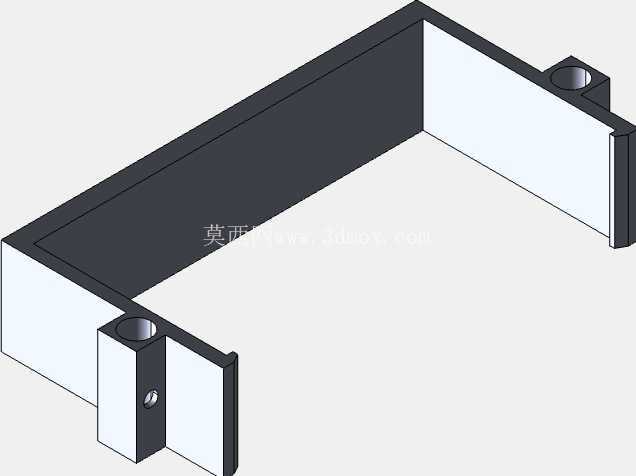

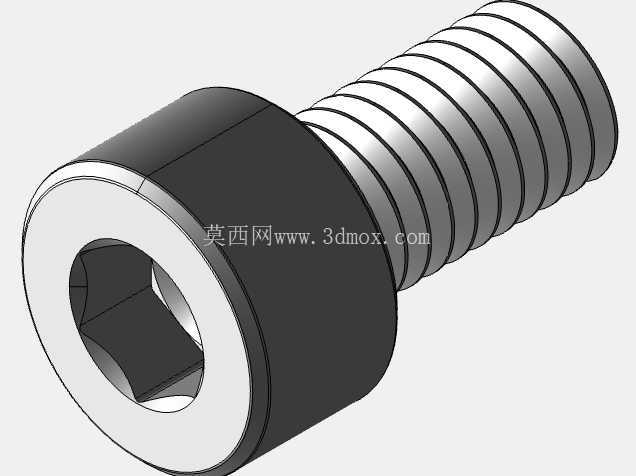

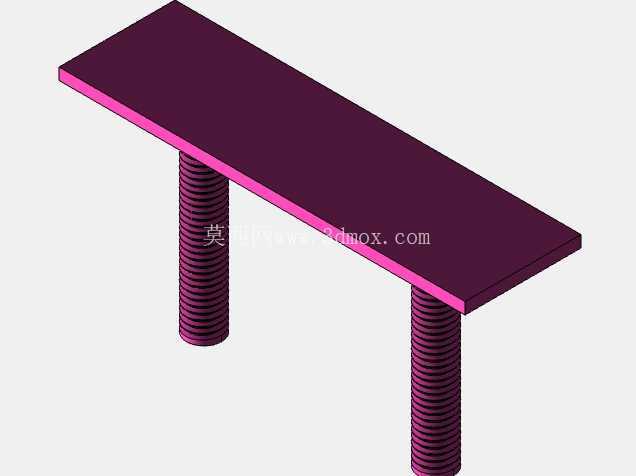

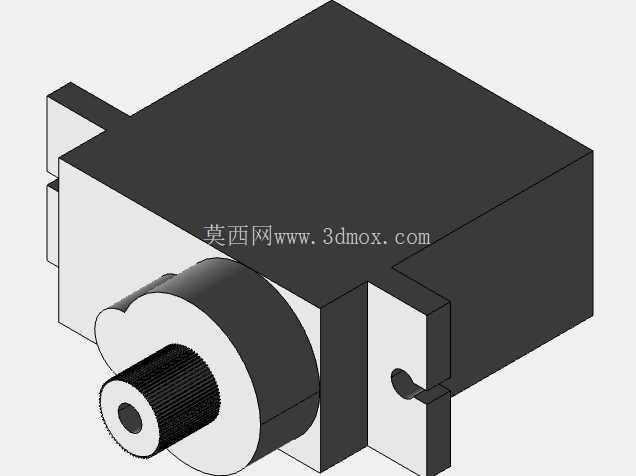

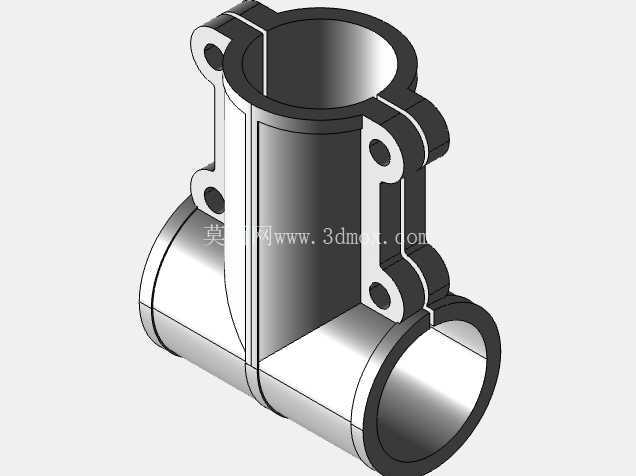

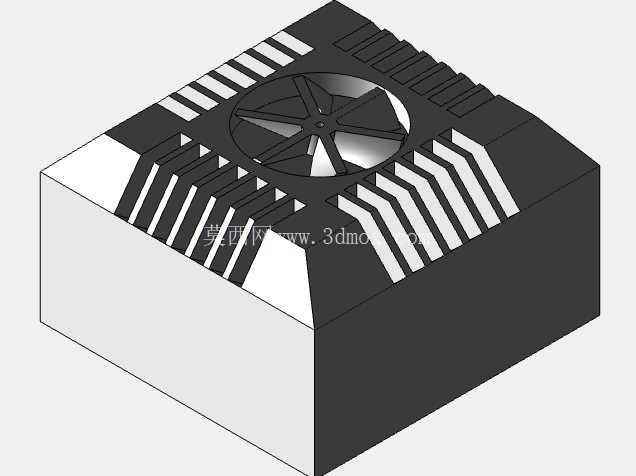

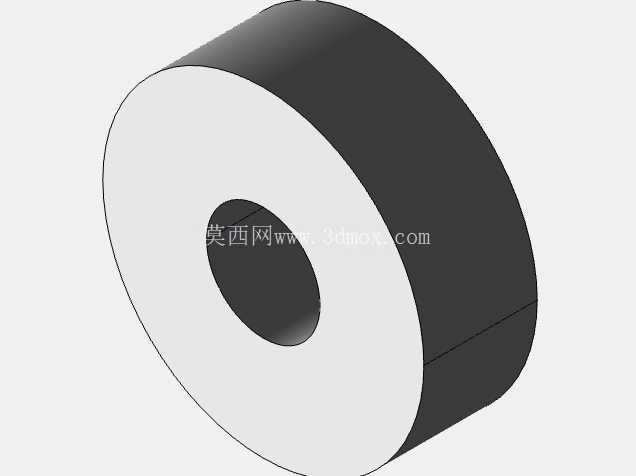

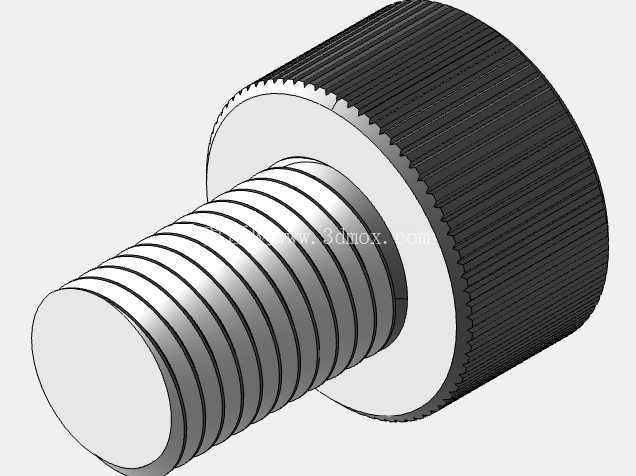

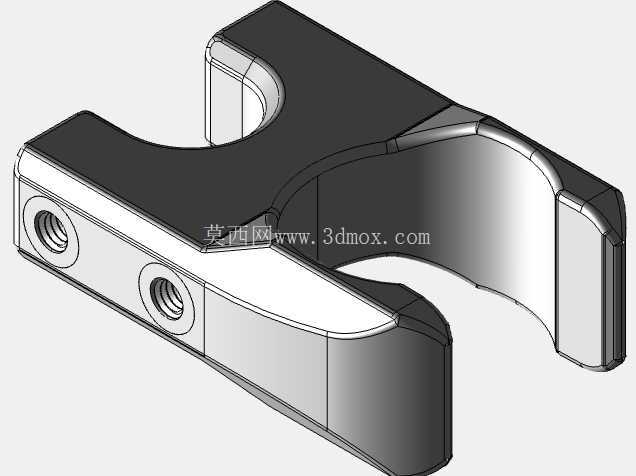

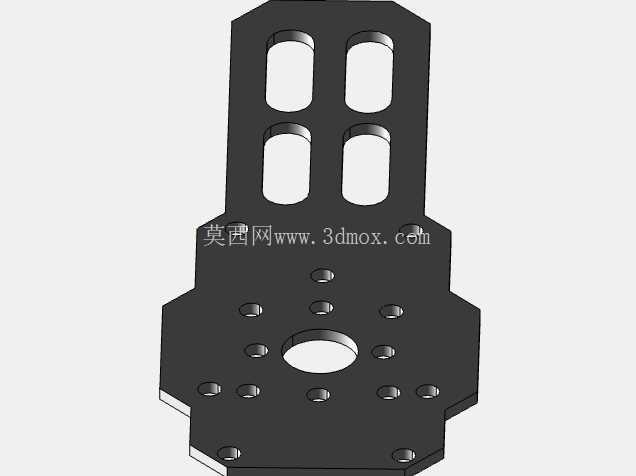

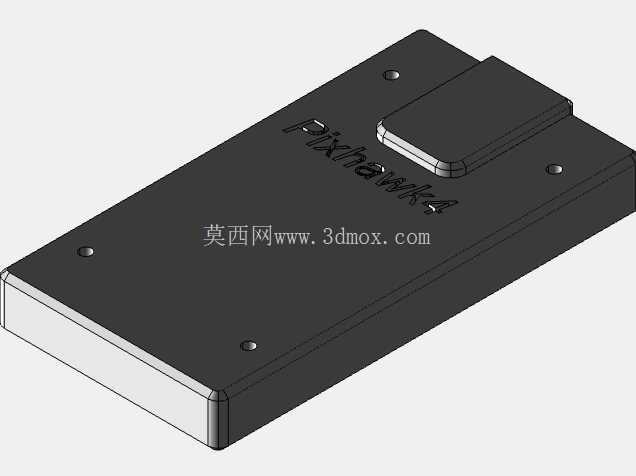

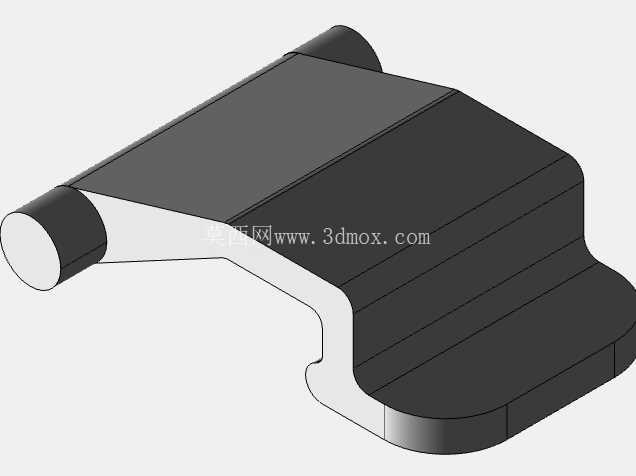

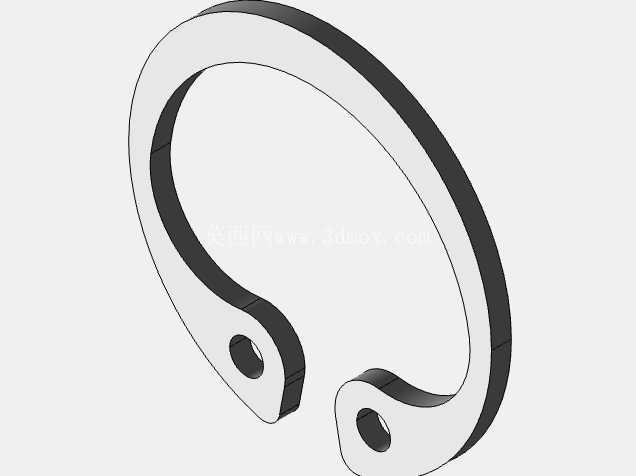

　　实际装配过程中，所有连接位置的公差配合都经过校核，机臂与中心舱的连接采用快拆卡扣加定位销的结构，不需要额外工具就能完成机臂的拆装，方便外出作业时收纳运输，卡扣的锁紧力经过测试，在满油门飞行的振动环境下不会出现松脱。电机安装座的平面度控制在合理范围内，保证电机安装后转轴垂直于机臂平面，避免出现桨面倾斜导致的拉力损失和异常振动。飞控安装位特意设计了减震球安装孔，通过减震球将飞控板与机架硬连接隔开，过滤电机转动带来的高频振动，保证加速度计、陀螺仪的采样数据准确。整套结构没有多余的装饰性设计，每一处结构特征都服务于飞行可靠性和作业实用性，不管是用于入门级的飞行平台搭建，还是作为定制化作业无人机的基础机架，都能满足结构强度和安装适配的要求。
