带侧通接口的油路分配基座结构设计

　　该零件属于流体管路系统中的集成式安装基座，主要应用在小型液压回路、润滑系统以及低压气动控制单元中，承担管路转接、元件固定以及流体分流的核心作用。从实际使用场景来看，这类基座常安装在设备的阀组安装面、动力单元侧方或者执行机构的就近位置，用来减少管路弯折，缩短流体输送路径，降低管路压力损失，同时减少外接管路接头的使用数量，提升整个管路系统的集成度与密封可靠性。

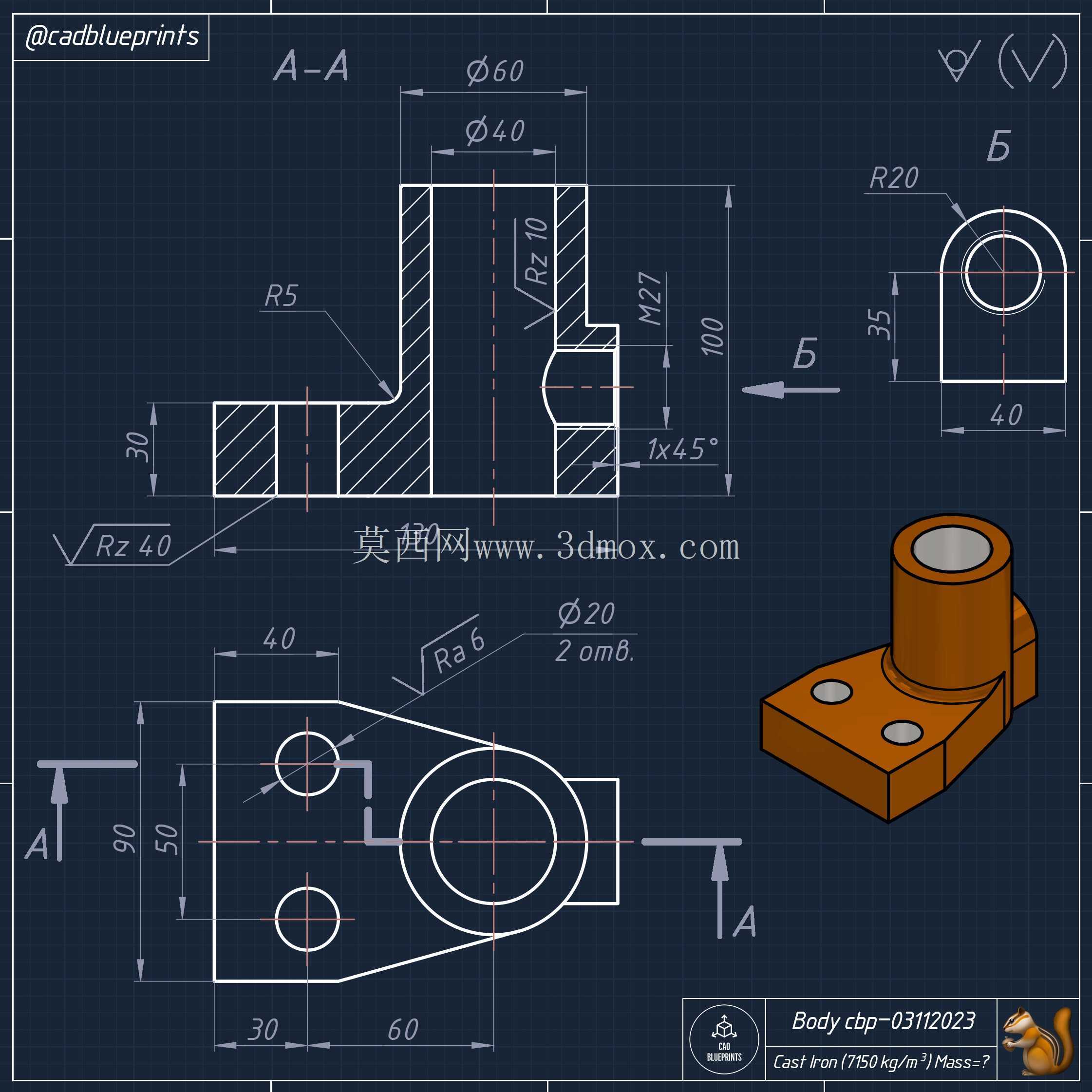

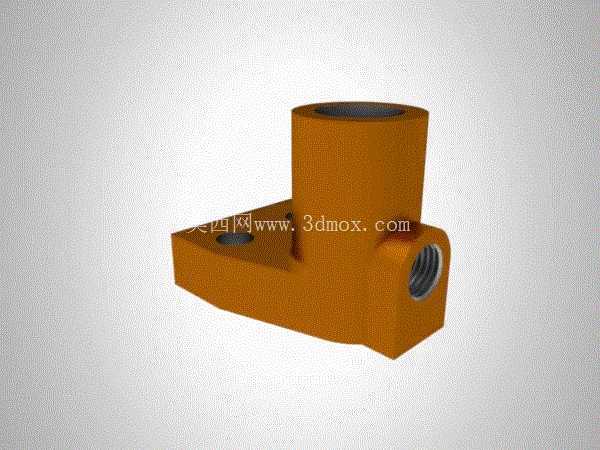

　　从结构功能来看，零件主体分为上下两个功能区域，上部为垂直方向的通孔结构，孔内壁预留有内螺纹安装位，可直接对接垂直方向的管路接头或者插装式阀件，孔口端面做了平位加工，能够保证对接元件安装后端面贴合紧密，避免出现密封间隙。下部为带安装孔的固定基座，基座底面为精加工平面，安装时可直接贴合设备的安装基准面，两个沉头安装孔分布在基座两侧，可通过内六角螺栓完成基座的固定，沉孔结构能够保证螺栓安装后头部不突出基座表面，避免和周边元件产生干涉。基座侧方伸出的带内螺纹接口为侧通流道，和上部垂直孔内部连通，可实现垂直方向管路和水平方向管路的直角转接，接口外圆做了加厚处理，能够提升螺纹连接部位的结构强度，避免管路安装拧紧时出现侧壁开裂的问题。

　　在设计思路上，该零件优先考虑了安装兼容性与流道顺畅性，整体采用一体化铣削成型的结构设计，没有额外的拼接焊缝，从根源上避免了拼接位置的泄漏风险。内部流道在转角位置做了圆弧过渡处理，能够减少流体流经转角时的紊流现象，降低流体冲刷带来的噪音与管路振动。基座的安装孔间距按照常规阀组的安装孔距标准设计，可直接适配多数通用安装面板的孔位，不需要额外加工转接板。零件的壁厚设计经过受力校核，垂直孔周边壁厚满足1.5倍公称通径的厚度要求，侧方接口位置的壁厚做了局部加厚，能够承受常规低压系统的工作压力，同时避免材料的不必要浪费，控制零件整体重量。

　　从安装边界尺寸来看，零件整体高度控制在适配小型设备安装空间的范围内，基座的横向宽度满足两个安装螺栓的扳手操作空间要求，侧方接口的伸出长度不会超出设备安装面的侧边边界，避免和设备外壳或者周边其他元件产生碰撞。上部接口的端面高度预留了对接接头的拧紧操作空间，安装后接头的扳手位不会和基座表面产生干涉。零件所有外露棱边都做了小倒角处理，既能够去除加工毛刺，避免安装时划伤操作人员，也能够减少零件在搬运、安装过程中因为磕碰导致的边角缺损。在实际选型使用时，需要注意核对接口螺纹规格和对接管路的匹配性，安装时基座底面建议搭配对应规格的密封垫片，保证固定面的密封效果，两个安装螺栓需要按照对角顺序逐步拧紧，避免基座受力不均导致安装面翘曲，影响密封性能。这类集成式转接基座相比传统的多个接头拼接的转接方式，能够减少至少三个外接密封点，大幅降低系统运行过程中的泄漏概率，同时减少安装所需的操作空间，在紧凑型液压动力单元、小型机床润滑系统、自动化设备的气路控制单元中都有广泛的应用空间。
