V型十二缸内燃发动机结构展示

　　该V12动力装置的结构建模，核心围绕大排量动力输出场景的结构还原展开，覆盖了豪华乘用车、大型船舶辅机、固定式发电机组等对动力平顺性、输出扭矩有高要求的应用场景，这类动力单元凭借12个气缸呈V型排布的结构，能在同等排量下缩短整机轴向长度，降低动力输出端的振动幅值，相比直列六缸、V8结构，V12的做功间隔角更小，动力输出的连续性更强，在高负载持续运行工况下的转速波动控制表现更优。

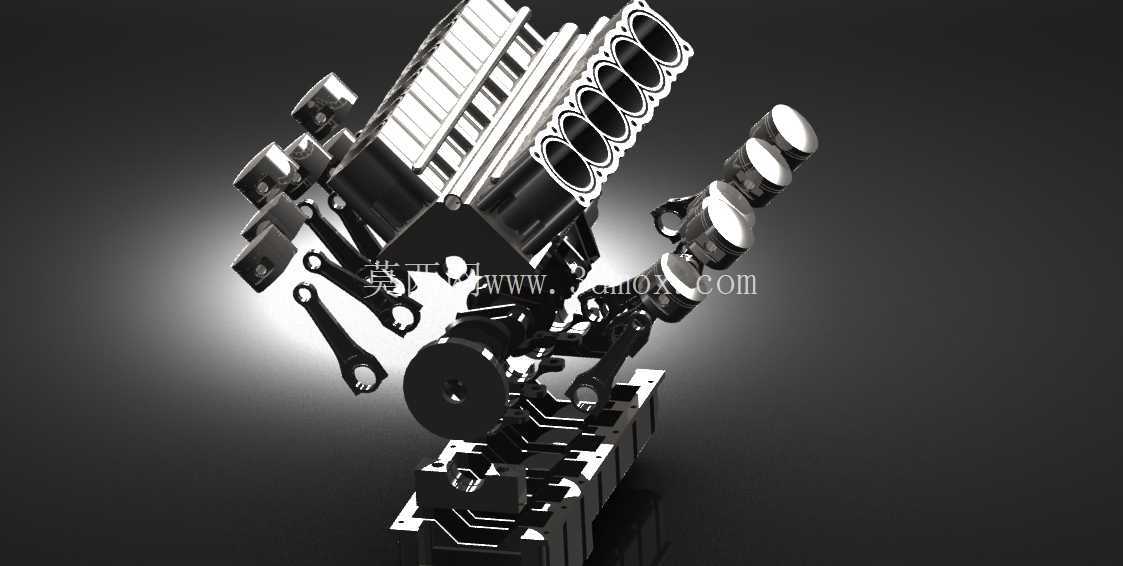

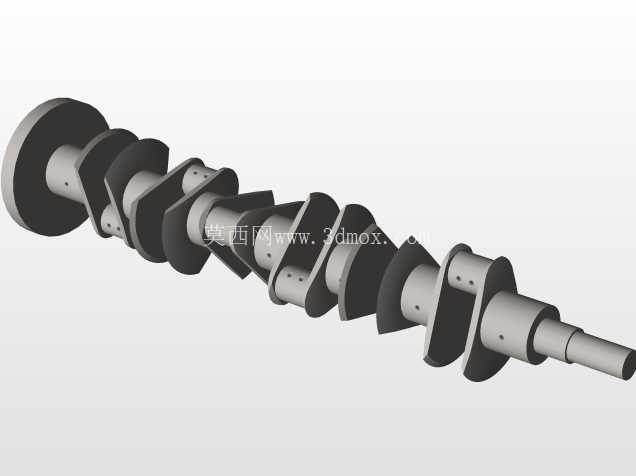

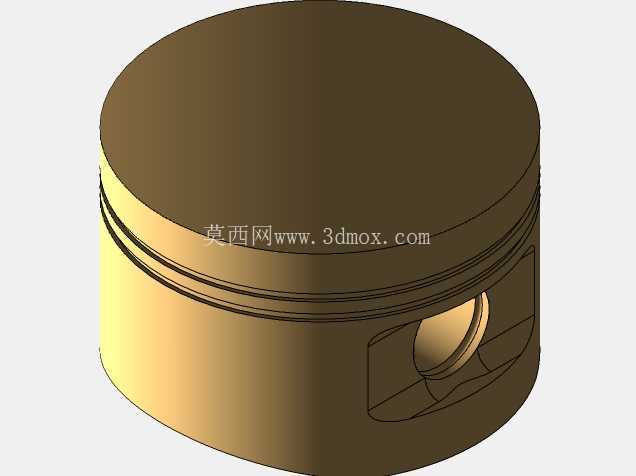

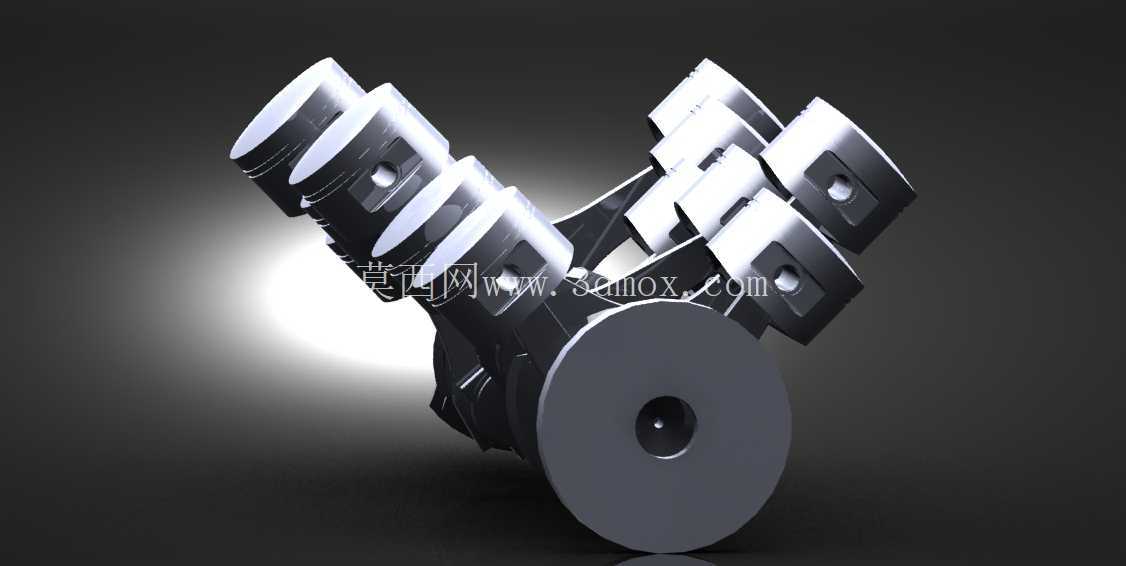

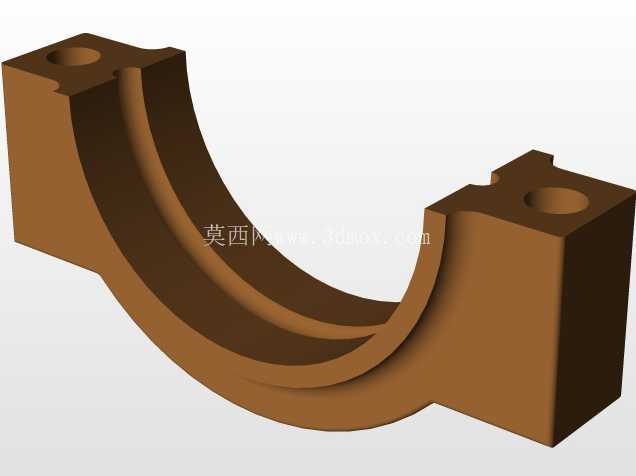

　　从结构设计逻辑来看，建模过程优先还原了曲柄连杆机构的运动匹配关系：活塞组件与气缸壁的配合间隙按照实际热膨胀工况预留了合理边界，活塞销与连杆小头的连接采用全浮式结构的装配关系还原，连杆大头的剖分面定位结构、轴瓦的安装限位特征都做了完整呈现，曲轴的曲柄销排布角度严格对应V型60度夹角的气缸排布，保证12个气缸的做功顺序符合实际点火逻辑，避免运动过程中出现运动干涉。曲轴的主轴颈支撑位置对应缸体的主轴承座结构，轴向定位的止推片安装位、曲轴前后端的油封安装边界都做了特征还原，能直接用于后续的运动仿真验证。

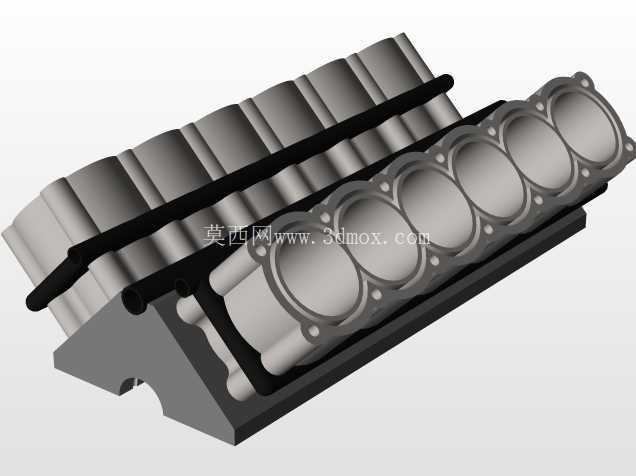

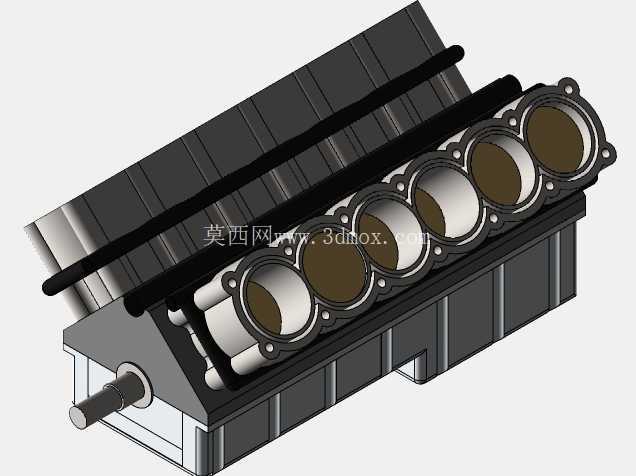

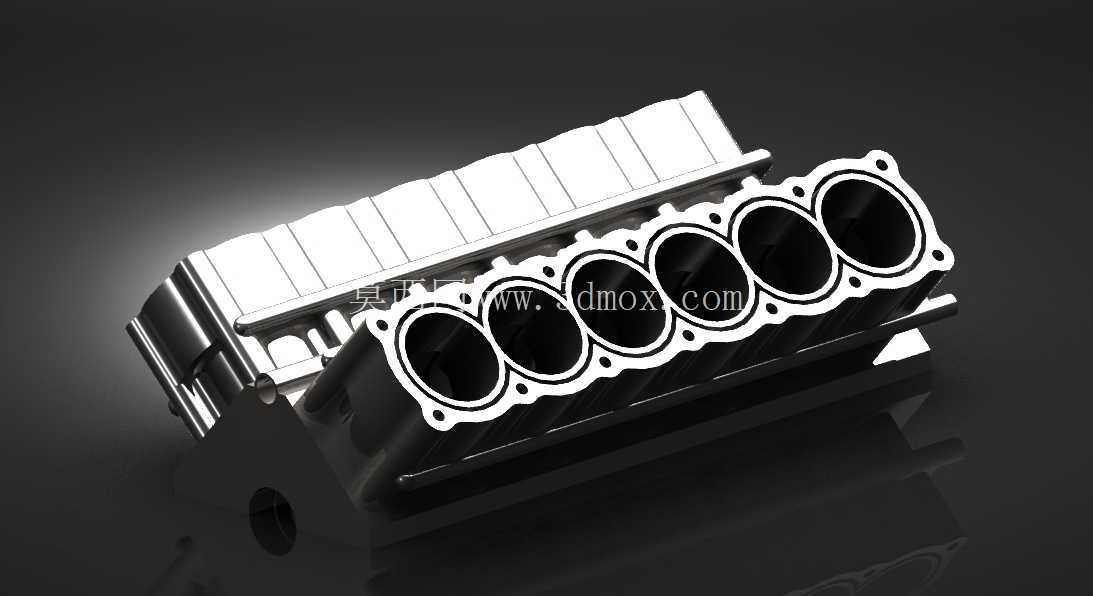

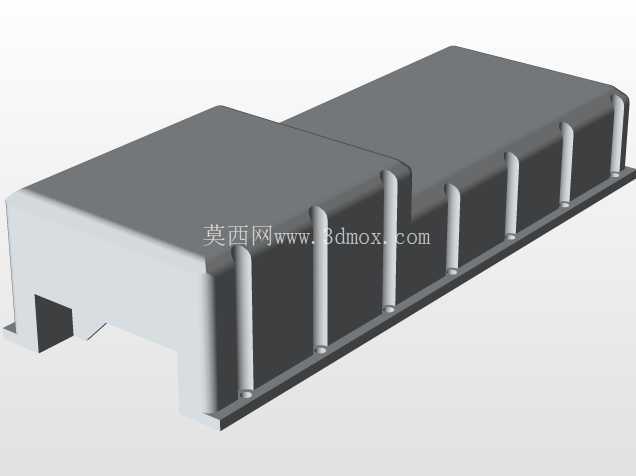

　　缸体部分的建模兼顾了结构强度与安装边界的还原，V型夹角内侧的布置空间预留了机油道、冷却水道的走向位置，缸盖部分的进排气道走向、气门安装座圈的位置、火花塞/喷油器的安装孔位都按照实际内燃机的布置逻辑做了特征呈现，配气机构的凸轮轴安装位置、挺柱、推杆的运动路径也做了对应匹配，能直观展示四冲程内燃机的配气正时逻辑。油底壳的安装法兰面、密封槽特征，缸盖罩的螺栓安装位都做了细节还原，整机的外部安装支点分布在缸体两侧与前后端面，对应动力总成与车架/机组底座的悬置安装位置，安装孔的排布间距、孔径尺寸参考同排量V12机型的通用安装规范设置，能为后续的动力总成搭载匹配提供结构参考。

　　从外形尺寸与安装边界来看，整机的轴向长度相比同排量直列六缸机型缩短约40%，V型夹角外侧的宽度尺寸控制在常规动力舱的横向布置边界内，整机高度方向的尺寸预留了进气歧管、排气歧管的安装空间，不会与周边的冷却系统、进排气系统部件产生干涉。建模过程中对各运动部件的运动包络做了校验，活塞运行到上止点、下止点时与气门的最小间隙符合工程设计的安全阈值，连杆在运动过程中与缸筒内壁、曲轴平衡块的间隙都预留了足够的安全余量，避免实际运行中出现碰擦故障。

　　这类结构模型可用于动力总成的结构教学、新机型开发初期的方案验证，也能作为改装场景下动力舱布置匹配的参考依据，建模过程中对各部件的装配关系做了严格的约束，拆解后可单独输出每个零件的结构特征，用于后续的工程图导出、加工工艺验证，也可直接导入运动仿真软件，模拟不同转速下的曲轴动平衡、活塞侧压力、连杆受力情况，为后续的结构优化提供基础数据支撑。
