快动式机加工夹持台虎钳三维结构设计

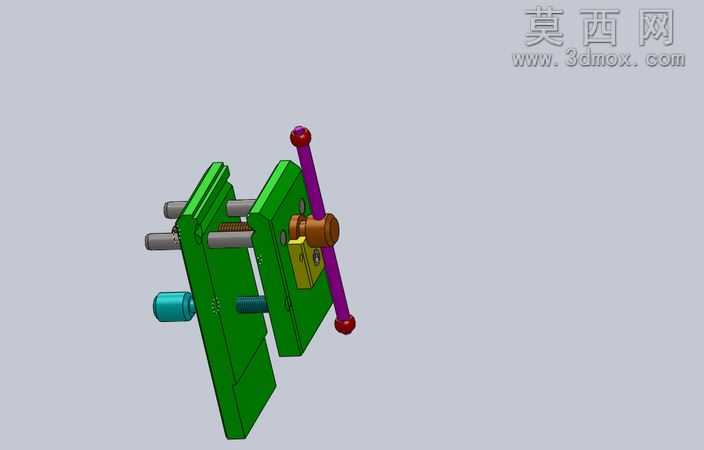

本台虎钳三维模型采用SolidWorks完成全参数化建模，整体结构围绕机加工场景下的工件稳定夹持需求展开设计，完整还原了台虎钳从固定钳身、活动钳身到传动调节机构的全部装配关系。建模过程中首先对固定钳身主体进行基准定位，以钳身底部安装平面为第一基准，导轨导向面为第二基准，确保整体装配的同轴度与平行度符合实际工装的精度要求，活动钳身与固定钳身的导轨配合部分采用间隙配合参数设置，还原实际使用中滑动顺畅无卡滞的运动特性。模型的材质渲染贴合实物应用场景，钳身主体采用铸铁材质的哑光深绿质感表现，还原工业级台虎钳的铸造成品表面处理效果，传动丝杠部分采用调质钢材的金属银灰质感，端部操作手柄采用紫色硬质工程塑料搭配红色防滑端帽，调节旋钮部分做了铜质金属的做旧质感区分，不同部件的材质粗糙度、反光度参数均做差异化设置，渲染后各部件辨识度高，装配层次清晰。结构设计上完整还原了台虎钳的核心传动逻辑，通过旋转长手柄带动丝杠转动，驱动活动钳身沿导轨做直线往复运动实现钳口的开合调节，侧面设置的辅助锁紧旋钮可在夹持到位后完成活动钳身的位置锁止，避免加工过程中钳口松动导致工件移位，钳口部位预留了防滑齿纹的安装位，可适配不同材质工件的夹持防滑需求。设计过程中充分考虑了实际使用的人机交互特性，操作手柄的长度、旋转半径均按照手动操作的施力习惯做参数优化，确保使用者施加较小的转动力即可获得足够的夹持力，各活动部件的运动行程做了限位约束，在三维软件中可直接完成开合动作的运动仿真，验证结构运动无干涉，整体模型的装配逻辑完全符合实际台虎钳的生产制造工艺，可作为工装设计教学、机加工工位布局参考的数字化模型使用。
