十字滑块式联轴器结构三维建模

　　做传动结构设计的工程师大多清楚，两轴对中偏差是设备装配阶段绕不开的问题，不管是机架焊接后的时效变形、加工件的形位公差累积，还是运行过程中轴承磨损带来的轴系位移，都会让刚性连接的轴系承受额外的交变载荷，轻则出现轴端疲劳裂纹、轴承过早失效，重则直接扭断传动销、打坏啮合齿面，这类故障在中小型传动设备的运维记录里占比一直不低。十字滑块联轴器正是针对这类场景设计的可补偿型传动连接件，它不需要像膜片联轴器那样依赖金属弹性元件的形变来补偿偏差，也不像鼓形齿联轴器那样需要持续润滑维护，结构简单可靠，对安装精度的容错空间更大，在中小扭矩的传动场景里适用性很强。

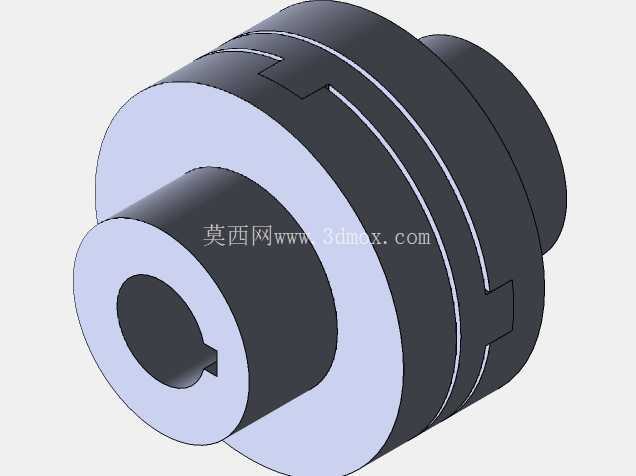

　　从结构组成来看，这款联轴器由两个带端面凹槽的半联轴器和中间的十字滑块组成，两个半联轴器分别通过键连接与主动轴、从动轴固定，中间滑块的两侧凸榫分别嵌入两个半联轴器的凹槽内，形成滑动配合。当两轴存在径向偏移时，滑块可以在凹槽内滑动来补偿位移，同时也能补偿一定角度的角向偏差和少量轴向窜动，这种补偿是纯机械滑动实现的，没有弹性元件的疲劳断裂风险，只要滑块和凹槽的配合面保持润滑，就能长期稳定运行。

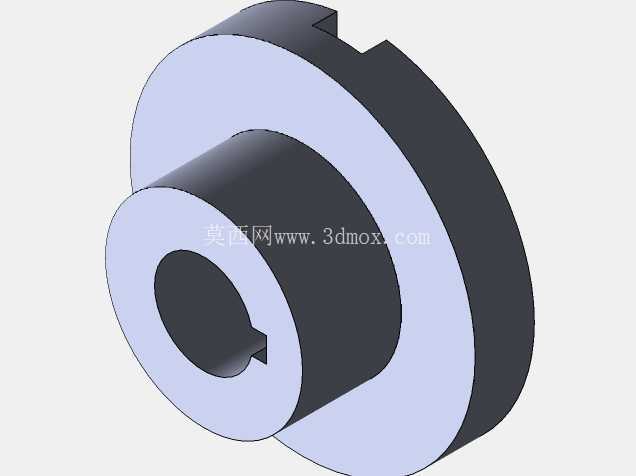

　　建模过程中需要重点关注几个配合尺寸的边界：首先是半联轴器的轴孔直径与键槽尺寸，这部分要和所配轴径、键的规格严格匹配，轴孔的公差带一般选H7，和轴的k6公差形成过渡配合，保证装配后不会出现轴孔松旷；键槽的宽度公差取JS9，深度尺寸要符合平键连接的标准要求，避免键装配后高出槽面或者配合过松。其次是半联轴器端面凹槽的宽度和深度，凹槽和滑块凸榫的配合间隙要控制在合理范围，间隙太小会导致滑块滑动卡滞，无法补偿偏移，间隙太大则会在传动换向时产生冲击，一般径向补偿量在0.5-2mm区间的联轴器，配合间隙取0.1-0.2mm即可，同时凹槽的侧面要保证足够的平面度和垂直度，避免滑块滑动时出现偏磨。

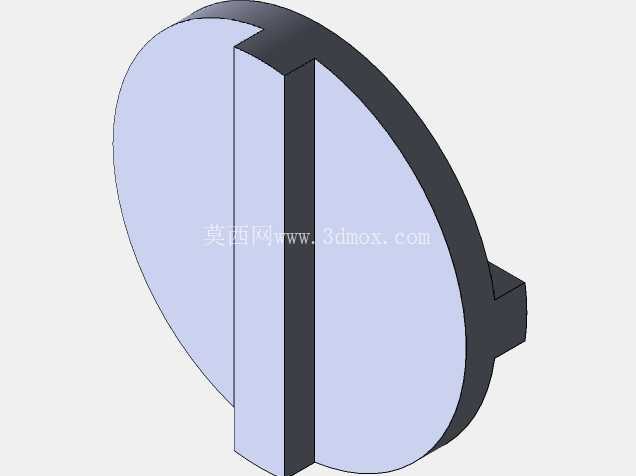

　　中间十字滑块的设计是整个结构的核心，滑块的两个凸榫呈90度垂直分布，凸榫的高度要略小于凹槽的深度，保证装配后滑块和半联轴器端面之间留有微小间隙，避免端面摩擦；滑块的材质一般选尼龙或者铸铜，这两种材料自润滑性好，和钢制半联轴器配合时摩擦系数低，运行噪音小，也不会出现金属咬合的问题。如果是用于有冲击载荷的场景，滑块可以选用45号钢调质处理，表面做淬火硬化提高耐磨性，但这种结构需要定期加注润滑脂，避免配合面干磨。

　　安装边界方面，这类联轴器的轴向尺寸比较紧凑，两个半联轴器的轮毂长度一般取轴径的1.2-1.5倍，保证和轴的配合长度足够，不会出现轴端压溃的问题；装配时不需要像刚性凸缘联轴器那样严格保证两轴的同轴度，一般允许径向偏移量不超过轴径的1%，角向偏差不超过0.5度，这给现场装配带来了很大便利，尤其是在一些机架加工精度不高的小型设备上，不需要反复调整电机和负载的安装位置，就能保证传动平稳。

　　实际应用场景里，这类联轴器广泛用于小型减速机输出端和输送辊的连接、电机和水泵的直连传动、自动化设备的进给轴传动等场合，它的传动扭矩范围覆盖几十牛米到上千牛米，转速适用范围根据滑块材质不同有所区别，尼龙滑块的允许最高转速一般在3000转/分以内，金属滑块的适用转速可以更高，但要做好动平衡处理。和其他类型的可补偿联轴器相比，十字滑块联轴器的结构最简单，零件数量少，加工难度低，后期维护只需要定期检查滑块磨损情况，磨损超限时直接更换滑块即可，不需要整体更换联轴器，运维成本很低。

　　建模时还要注意细节处理：半联轴器的轴孔端面要做倒角，方便轴的装配导入；凹槽的棱边要做小圆角过渡，避免应力集中导致凹槽根部开裂；滑块的凸榫棱边也要做倒角，防止装配时刮伤凹槽侧面；所有回转面要做同轴度约束，保证模型装配后转动顺畅，没有干涉。另外要注意，这类联轴器不适合用于高速重载或者正反转频繁切换的场合，因为滑块和凹槽之间的滑动间隙会带来传动回差，在需要高精度定位的伺服传动场景里要谨慎选用，但对于普通的动力传输场景，它的可靠性和经济性优势非常明显。
