法兰式手动水控球阀结构设计

　　在民用建筑给排水、工业循环水系统、中小型化工流体输送管路的现场施工与运维场景里，这类法兰连接的手动水控球阀是管路通断控制的核心执行部件，区别于螺纹连接的小通径球阀，法兰式结构的适配场景更偏向中压、大通径的固定管路布设，不需要像对夹式蝶阀那样额外匹配长螺栓组，安装时的对中容错率更高，现场施工人员不需要反复调整密封垫片位置就能完成对接。从实际使用角度看，这类阀门的核心作用是快速截断或导通管路内的水流，相比闸阀的多圈旋转启闭，带红色手柄的杠杆式结构只需要90度旋转就能完成全开到全关的操作，运维人员巡检时可以通过手柄的朝向直接判断阀门的启闭状态，不需要额外加装阀位指示器，能有效降低现场误操作的概率。

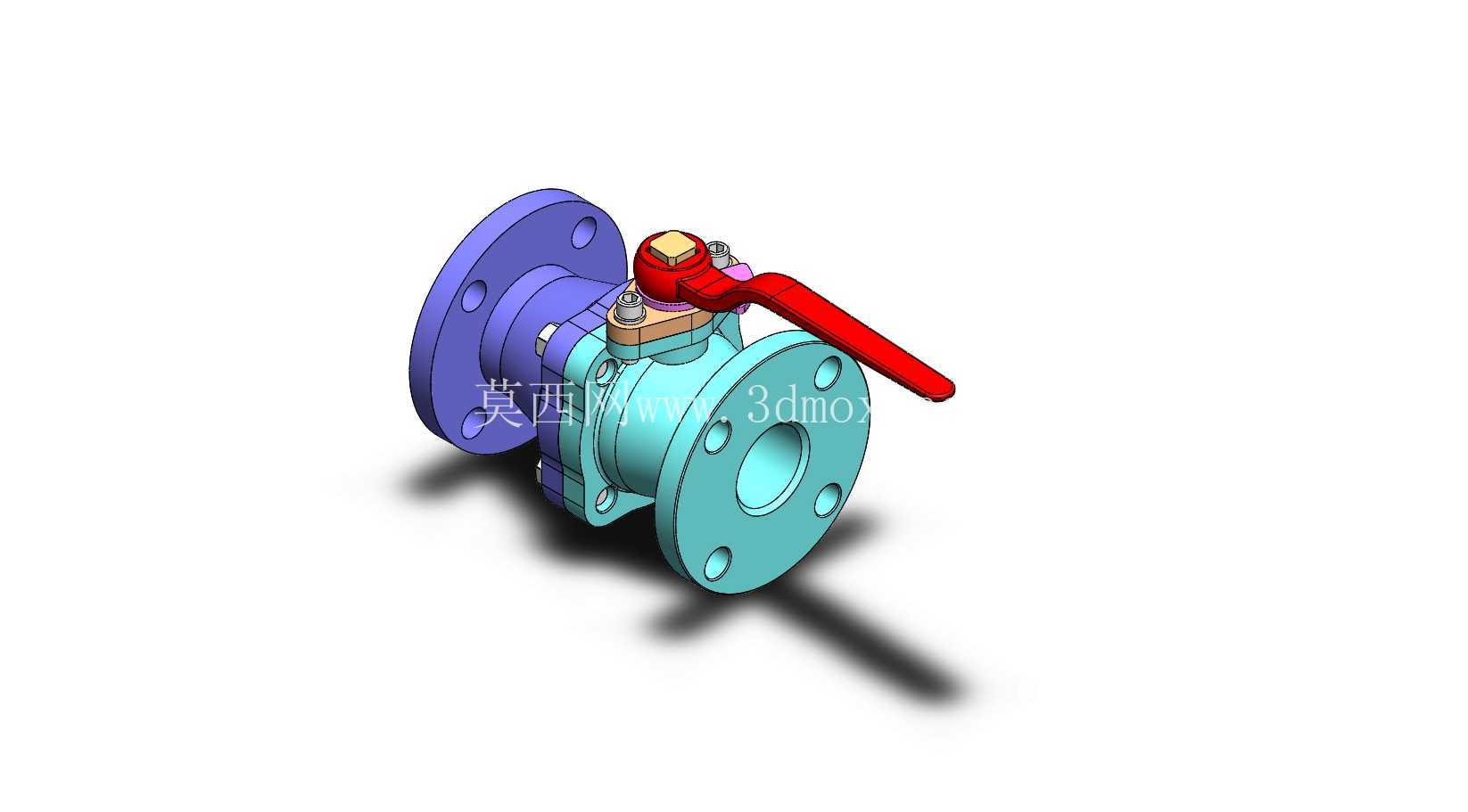

　　从结构设计的细节来看，这款球阀采用分体式阀体设计，左右两个法兰端的阀体通过螺栓组锁紧，中间的阀芯密封组件可以在拆解螺栓后整体更换，不需要把整个阀门从管路上切割下来就能完成密封件的维护，这一点在老旧管路改造项目里优势非常明显，能大幅缩短停机维护的时间。阀芯采用浮动式球芯结构，介质压力会把球芯压向出口侧的密封座，在中低压水系统的工作压力范围内，密封比压会随着介质压力升高而增大，不需要额外设置弹簧预紧结构就能保证零泄漏，同时也降低了启闭时的操作扭矩，现场不需要加装助力手柄就能手动完成操作。手柄的长度经过力矩匹配设计，在公称压力1.6MPa的工况下，成年操作人员单手就能完成启闭动作，手柄末端的红色涂装是工业管路里的通用安全标识，和阀体的青蓝色涂装形成明显色差，在管路密集的车间或管廊里能快速识别阀门位置。

　　安装边界方面，两端法兰的连接尺寸符合通用管路法兰标准，螺栓孔的位置、数量、孔径都和同通径的闸阀、止回阀完全匹配，现场更换同规格阀门时不需要重新调整管路的法兰间距，也不需要重新配打螺栓孔。阀体的轴向尺寸控制在同通径闸阀的三分之二左右，在空间狭窄的管井、设备夹层里布设时，不需要预留过大的安装操作空间，手柄的旋转半径也经过核算，在阀体安装完成后，手柄旋转90度的范围内不会和周边的管路、支架产生干涉，现场安装时不需要额外调整手柄的安装角度。密封件的材质适配常规清水、轻度腐蚀性循环水的工况，在0-80摄氏度的介质温度范围内能长期稳定工作，不会因为长期浸泡出现溶胀、硬化的问题，阀杆位置采用双重O型圈密封，即使在阀门频繁启闭的工况下，也不会出现阀杆处的外泄漏问题，不需要频繁更换阀杆填料。

　　在三维建模的过程中，这类阀门的建模重点集中在法兰密封面的平面度控制、球芯和密封座的配合间隙匹配、阀杆和阀体配合段的同轴度保证上，建模时需要提前预留密封件的压缩量，避免装配后出现密封比压不足或者操作扭矩过大的问题。同时要注意螺栓连接位置的间隙预留，保证现场安装时螺栓能顺利穿入法兰孔，扳手有足够的操作空间拧紧紧固件。对于设备选型人员来说，这类阀门的流道采用全通径设计，介质通过时的压力损失非常小，在长距离输水系统里使用能降低水泵的扬程损耗，减少系统运行的能耗，而且结构简单，故障点少，日常只需要定期检查阀杆的活动灵活性，不需要复杂的维护保养，非常适合对可靠性要求高、运维人员配置不足的场景使用。
