红色方体带外螺纹接口液压阀块练习模型

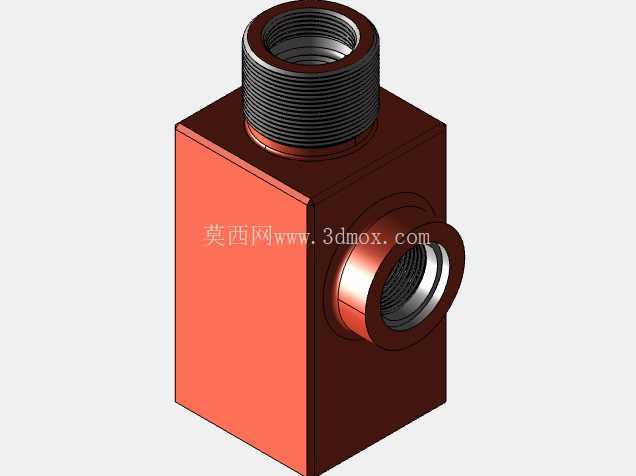

　　该零件属于液压系统中的集成阀块类构件，日常多应用在中小型液压站、小型机床液压回路、工装夹具的液压控制单元中，作为油路转接、元件集成安装的载体存在。从结构来看，主体采用正六面体方块构型，这类构型的最大优势是安装面规整，可在多个平面上加工安装孔位与油道接口，能大幅压缩液压回路的安装空间，减少分散管路带来的泄漏点，在紧凑型液压动力单元中应用十分普遍。顶部伸出的外螺纹接口为标准公制细牙螺纹结构，这类螺纹在液压管路连接中具备良好的密封性能，可直接对接硬管或带内螺纹的液压胶管，作为压力油的进出主通路使用。

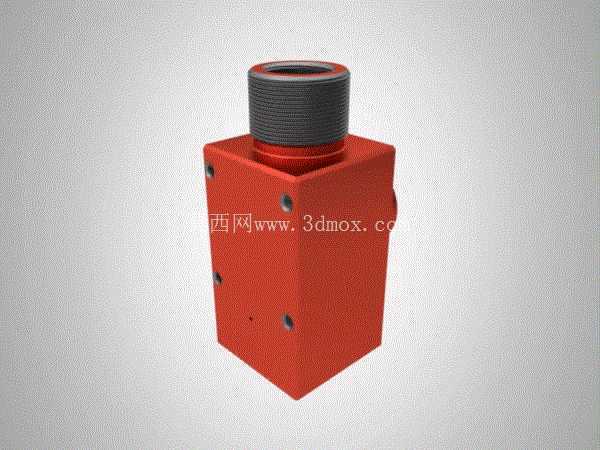

　　主体方块的多个端面上分布有内螺纹安装孔，孔位采用对称式布局，一方面用于阀块自身在安装基座上的固定，另一方面可用于叠加安装溢流阀、节流阀、单向阀等插装式液压元件，实现不同的回路控制功能。设计过程中优先考虑了油道的最短路径排布，避免过长的内部油道造成压力损失，同时所有安装孔的孔距均符合液压元件的通用安装规范，可直接适配市面上常规的通径6、通径10系列小型液压阀件。安装边界方面，主体方块的边长控制在常规小型阀块的通用尺寸区间，顶部螺纹接口的伸出长度经过核算，不会在安装时与周边叠加的阀件产生干涉，侧面的安装孔沉头深度经过设计，可保证内六角螺栓安装后端面不突出，避免影响相邻元件的贴装精度。

　　从加工角度来看，方块的六个面均为平面结构，可直接采用铣床一次装夹完成多面加工，内部油道采用深孔钻加工工艺，所有孔口位置均设计有倒角，去除加工毛刺的同时也能避免密封圈安装时被切边。这类阀块在实际使用中通常承受16MPa以内的常规液压系统工作压力，因此主体材质多选用45号钢锻件，表面做发黑处理提升防锈能力，顶部外螺纹部位做淬火处理提升螺纹的耐磨性能，避免多次拆装管路后出现螺纹滑牙问题。

　　在三维建模过程中，这类零件需要重点关注各安装孔的位置度公差，尤其是插装阀的安装孔，同轴度误差需要控制在0.02mm以内，否则会造成阀件卡滞、内泄增大的问题；顶部外螺纹的收尾退刀槽尺寸也需要严格按照标准设计，保证管路接头能够完全旋合到位，避免出现密封不严的渗漏问题。另外，方块各棱边均设计有微小的倒角，既可以避免加工后锐边划伤人手，也能在阀块堆叠安装时起到导向作用，方便装配对位。在实际设备选型中，这类小型集成阀块常被用在液压夹具的控制回路中，将原本分散安装的多个控制阀集成在单个阀块上，可将整个控制单元的体积缩小60%以上，同时减少了70%以上的外接管路，大幅降低了系统的泄漏概率，也让后期维护排查故障的难度明显降低。建模时需要注意区分安装孔与油道孔的深度差异，安装孔为盲孔，深度刚好满足螺栓旋合长度要求即可，避免钻通过深破坏内部油道；油道孔之间的相贯位置需要做圆滑过渡处理，减少液压油流动时的紊流与压力损失，同时避免相贯处的锐角在长期高压油冲刷下出现气蚀损伤，缩短阀块的使用寿命。
