外燃式斯特林动力引擎结构设计

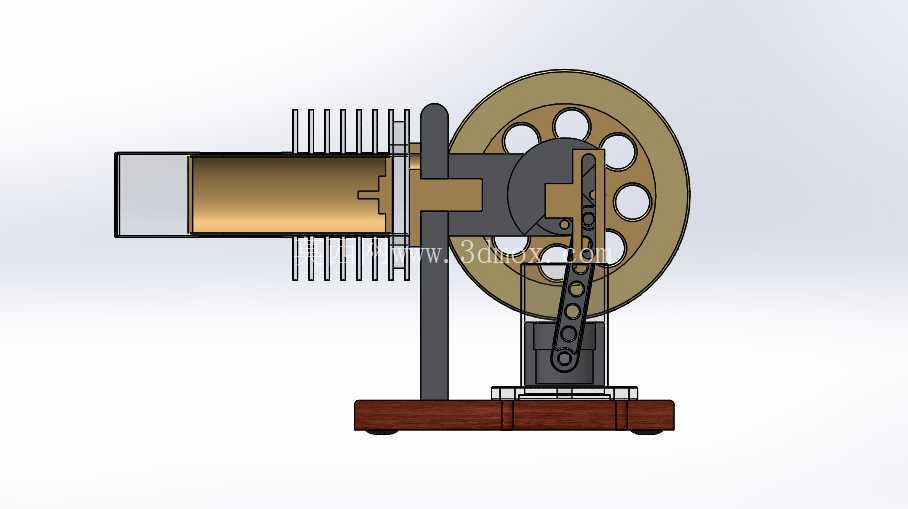

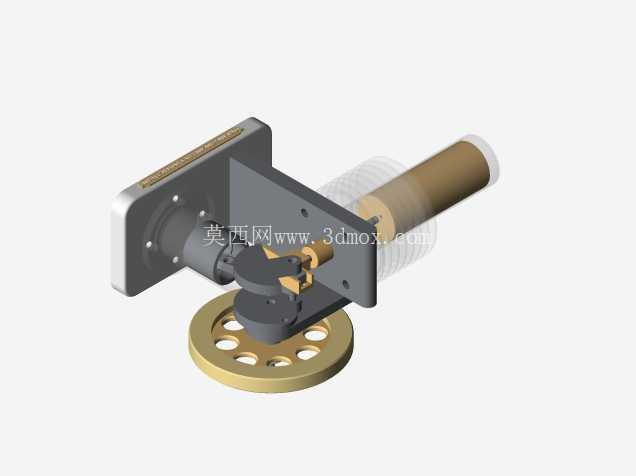

　　这款斯特林引擎属于闭式循环外燃动力装置，和常见的内燃机依靠缸内爆燃做功的逻辑完全不同，它通过外部热源对缸内工质持续加热，配合冷端散热形成稳定温差，推动工质在密闭腔体内周期性膨胀、压缩，进而将热能转化为旋转机械能输出，在低品位余热回收、分布式小型供能、教学演示装置、偏远地区离网供电场景中都有明确的应用空间。从结构设计逻辑来看，整套模型完全还原了实际可运行引擎的装配关系，没有做过度的外观简化，核心的动力气缸、置换气缸、曲柄飞轮组件、传动连杆、密封端盖都按照实际加工装配的约束关系搭建，各运动副之间预留了合理的配合间隙，不会出现运动干涉问题。

　　动力输出端的轴径尺寸按照通用小型动力装置的安装接口匹配，可直接对接小型发电机、传动带轮等负载，底座的安装孔位按照四点对称布局设计，安装边界预留了足够的紧固件操作空间，不需要额外加工转接板就能完成台架固定。设计过程中优先考虑了运动机构的动平衡特性，飞轮的配重块位置经过反复调整，能抵消曲柄连杆组件高速往复运动产生的惯性力，运行时的振动幅度控制在小型台架装置的允许范围内，不会因为偏心振动导致固定螺栓松动。冷端的散热鳍片结构按照自然对流散热的需求排布，鳍片间距、高度都匹配小功率工况下的散热效率要求，不需要额外加装强制风冷装置就能维持冷端的稳定工作温度，保证缸内温差维持在做功需要的区间内。

　　热端的气缸壁厚度按照持续受热的强度要求设计，能承受长期外部加热带来的热应力，不会因为冷热交变出现结构变形。整套传动机构采用曲柄连杆结构将活塞的直线往复运动转化为飞轮的旋转运动，连杆两端的铰接副都设计了耐磨衬套的安装位，能降低长期运行的磨损量，延长装置的维护周期。置换活塞的密封结构采用无油润滑的间隙密封设计，避免润滑油在高温下碳化失效，适配斯特林引擎长期持续运行的工况需求。从安装适配性来看，整套装置的整体外形尺寸适配常规桌面级台架的安装空间，不需要预留超大的操作维护空间，外部热源的接入位置在装置侧方，和冷端散热区域完全分隔，不会出现热流短路影响散热效率的问题。

　　各零部件的拆分逻辑完全符合实际加工工艺要求，没有出现无法加工的一体异形结构，轴类零件、盘类零件、壳体零件都能通过常规的车削、铣削工艺完成加工，紧固件全部采用通用标准件，不需要定制特殊规格的连接件就能完成整机组装。在实际应用场景中，这类小型斯特林引擎既可以作为高校工程热物理相关课程的教学演示装置，直观展示外燃机的循环做功过程，也可以对接小型温差发电模块，利用工业余热、生物质燃烧热能等低品位热源产生小规模电力，为偏远区域的小型监测设备、低功耗照明装置供电；部分定制化的同结构装置还可以作为太阳能热发电的小型动力端，搭配聚光集热装置实现太阳能到机械能的转换。设计过程中特意规避了内燃机常见的配气机构、点火系统、燃油喷射系统等复杂结构，整套装置的零部件数量远低于同功率等级的内燃机，维护难度大幅降低，对燃料的适应性极强，不管是固体燃料、液体燃料还是工业废热、太阳能聚热产生的热源，只要能达到稳定的温度差就能驱动装置持续运转，不需要对内部结构做针对性调整。
