直列四缸四冲程内燃机结构原理展示

　　这套直列四缸四冲程动力装置的三维结构，核心还原了民用小排量动力单元最经典的排布逻辑，在乘用车、小型工程机械、通用发电机组领域有着极广的适配场景，是多数入门级动力设备研发阶段最先参考的基础构型。从实际用途来看，这类直列四缸结构凭借缸体沿曲轴轴向一字排开的布局，相比V型、水平对置构型有着更低的加工难度，缸体、缸盖的铸造工艺性更优，同时曲轴的配重平衡难度低于三缸机型，运转平顺性可以覆盖多数民用动力设备的NVH要求，不需要额外加装复杂的平衡轴结构就能满足日常使用的振动控制标准。

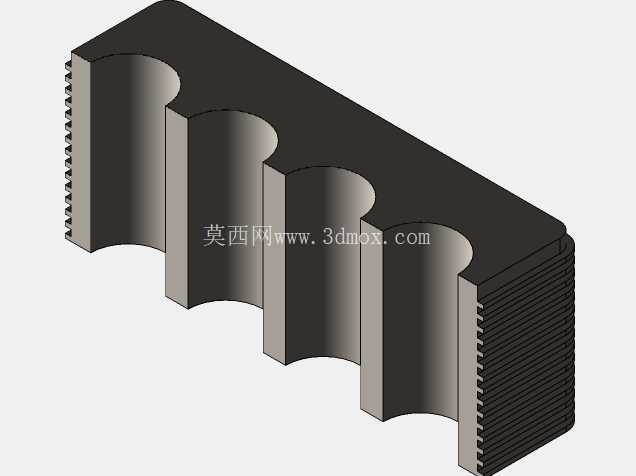

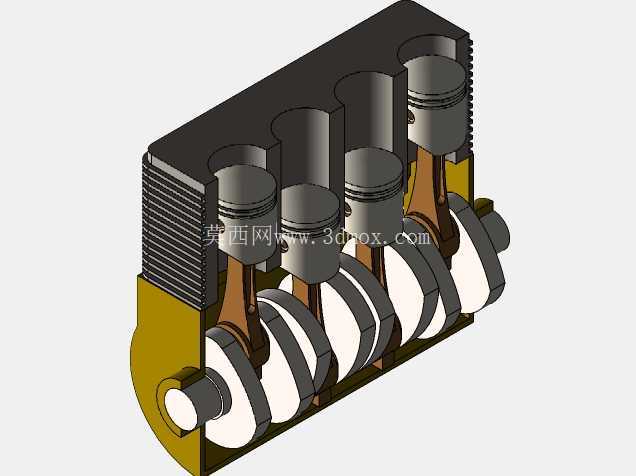

　　从功能特性上拆解，模型完整呈现了进气、压缩、做功、排气四个冲程的动力传递路径：四个活塞分别通过活塞销与对应连杆连接，连杆大端抱合在曲轴的四个连杆轴颈上，相邻缸的连杆轴颈错开180度相位，保证四个缸的做功冲程均匀间隔分布，让曲轴输出的扭矩波动控制在合理区间，避免动力输出出现明显的顿挫。缸体部分集成了冷却水套的预留空间，虽然是概念展示结构，但缸筒外壁的散热鳍片结构也对应了风冷机型的散热设计思路，可根据适配场景调整为水冷或者风冷的散热方案，不需要对核心曲柄连杆结构做大幅改动。

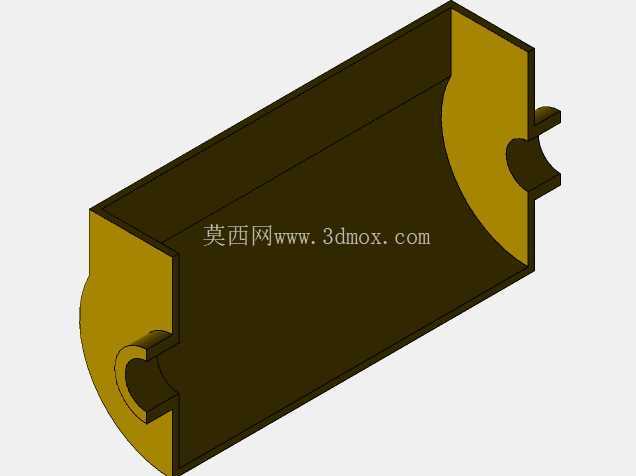

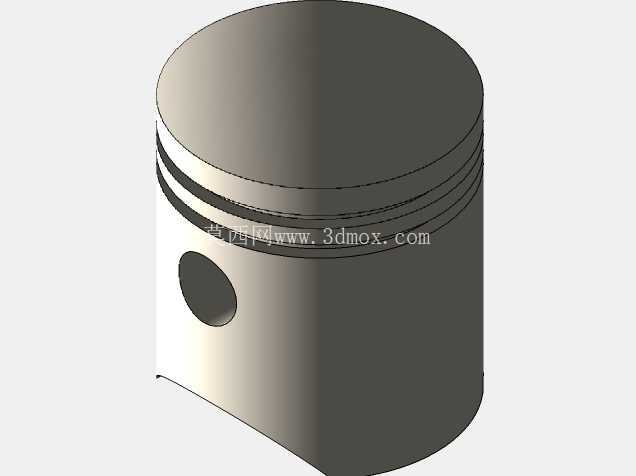

　　设计思路上，这套结构优先保证了核心运动部件的拆装便利性，缸体采用分体式设计，曲轴箱侧盖可以单独拆卸，维修时不需要将整个动力单元从设备上拆解下来，就能完成轴瓦更换、活塞环检修等常规维保操作。活塞顶部的燃烧室凹陷结构做了简化处理，预留了后续调整压缩比的设计空间，可根据适配的燃油类型（汽油、柴油、燃气）调整活塞顶部形状，匹配不同的喷油、点火方案。曲轴的输出端预留了飞轮安装法兰与油封配合轴颈，前端则预留了正时齿轮、水泵驱动轮的安装位，可直接对接前端轮系驱动附属部件。

　　从安装边界来看，这套直列四缸结构的整体宽度仅为单缸缸径的四倍加上缸体壁厚尺寸，横向占用空间远小于同排量的V6机型，对于前置前驱的乘用车来说，可以给变速箱、悬挂结构留出更多布置空间；纵向尺寸则匹配曲轴的总长度，油底壳的下沿高度预留了足够的机油存储容量，同时不会过度侵占底盘离地间隙。安装点位分布在缸体两侧的加强筋位置，共设置四个主安装悬置点，可通过橡胶悬置与设备机架连接，隔绝曲轴运转时的振动传递到机架端。需要注意的是，这套概念结构的进排气道采用了同侧布置的简化设计，实际量产时可调整为进排气异侧布置，提升充气效率，同时排气侧可直接对接三元催化、消音器等后处理部件，不需要对缸体安装位做二次修改。另外，模型中展示的连杆采用了锻钢件的简化结构，大小端的油道预留位置清晰，可保证压力机油能够顺利输送到活塞销与连杆轴颈位置，实现运动副的持续润滑，避免高速运转时出现干磨烧蚀的问题。
