带运动演示的单缸动力机构装配结构

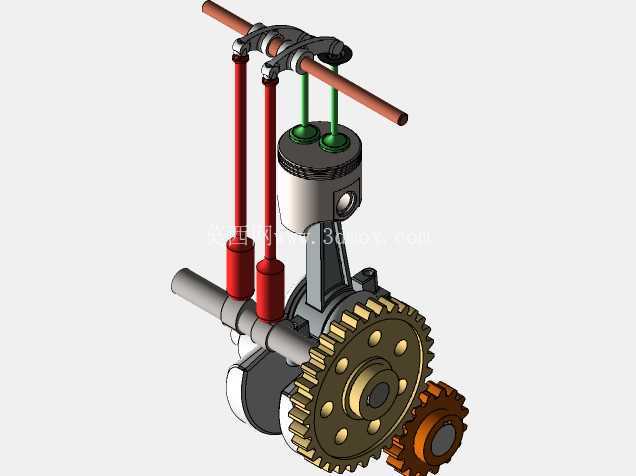

　　这套单缸动力机构的三维装配结构，完整还原了往复式内燃机核心的运动传递逻辑，可直接用于小型通用动力设备的结构验证、教学演示以及原理样机开发参考。从实际应用场景来看，这类单缸动力结构广泛适配小型发电机组、园林机械、微型代步工具、小型农用作业设备的动力输出单元，这类场景对动力单元的结构紧凑度、零件互换性、维护便捷性都有明确要求，建模过程中完全按照实际装配约束完成配合，可直接演示从活塞往复运动到曲轴旋转输出、再到齿轮组减速传递、配气机构同步动作的完整运动链路，能直观呈现四冲程动力单元的正时匹配关系。

　　在功能特性层面，模型完整覆盖了活塞组件、曲柄连杆机构、正时齿轮组、顶置配气推杆、气门组件、输出轴段这些核心功能模块，没有做过度的外观简化，每个零件的配合边界都按照实际工程公差要求预留了合理间隙：比如活塞与缸筒的配合面预留了热膨胀间隙，连杆大头与曲轴曲柄销的配合处保留了转动副间隙，正时齿轮的啮合齿侧间隙也符合小型动力机械的设计规范，避免运动仿真过程中出现干涉卡滞。不同于纯外观展示模型，这套结构的运动约束完全按照实际机械原理设置，转动曲轴时可同步观察活塞上下止点位置、推杆的升程变化、大小齿轮的传动比匹配，能直接用于验证配气正时是否与活塞行程匹配，省去了原理验证阶段重新搭建运动副的工作量。

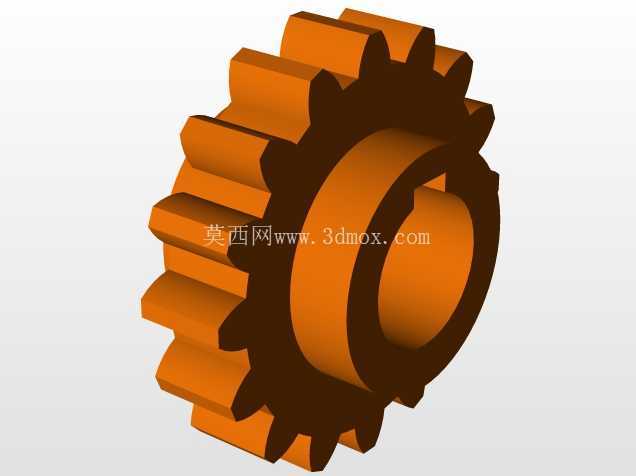

　　设计思路上完全遵循小型单缸动力单元的成熟布局逻辑：采用侧置凸轮轴通过推杆驱动顶置气门的结构，相比顶置凸轮轴结构减少了正时传动链的复杂度，更适合小排量、低转速的通用动力场景，能有效降低生产加工难度与后期维护成本；曲轴输出端直接集成主动正时齿轮与动力输出齿轮，大直径从动齿轮兼顾正时驱动与动力输出的减速功能，在有限的缸体空间内压缩了传动链长度，让整体结构更紧凑。齿轮组采用大小齿轮啮合的减速布局，匹配单缸机低转速大扭矩的输出特性，齿轮端面的定位凸台、固定螺栓孔位都按照实际安装要求设计，可直接用于衍生结构的安装位参考。

　　从安装边界与尺寸逻辑来看，整套结构的横向安装基准以缸筒中心轴线为定位基准，纵向安装基准以曲轴输出轴线为定位基准，所有外接安装面的位置都预留了通用小型单缸机的标准安装孔位：缸体侧面的安装凸台可直接匹配通用小型机架的固定位，输出轴的轴径、键槽尺寸都参考通用168F系列单缸机的标准参数设计，不需要额外调整尺寸就能适配多数通用小型动力设备的安装空间。顶部的推杆护管采用独立的固定结构，与缸盖的连接位预留了密封件安装槽，可还原实际装配中的密封要求；横向贯穿的操纵杆结构对应气门间隙调整与减压操纵的安装位，能直观展示小型单缸机的手动操纵结构布局。

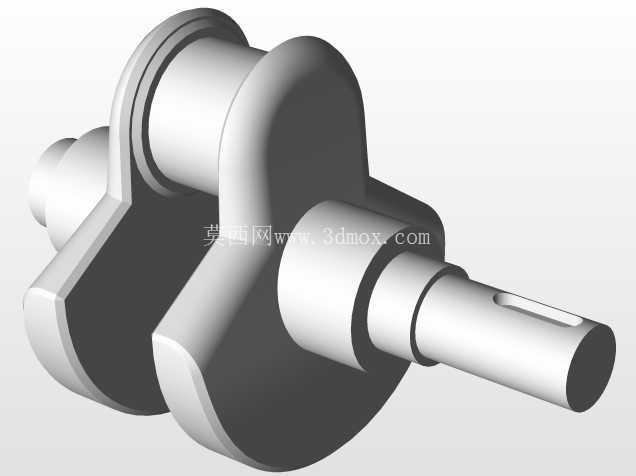

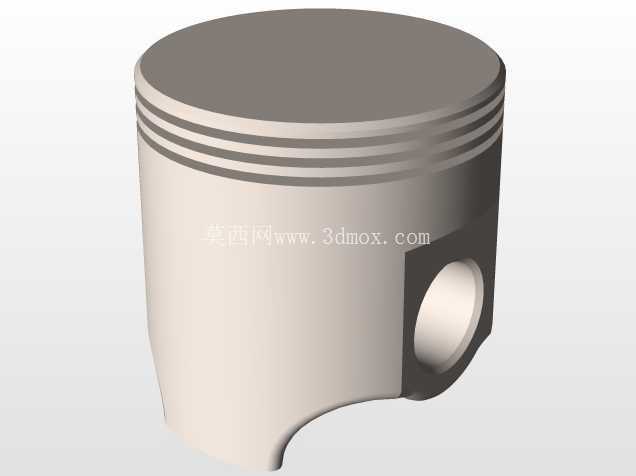

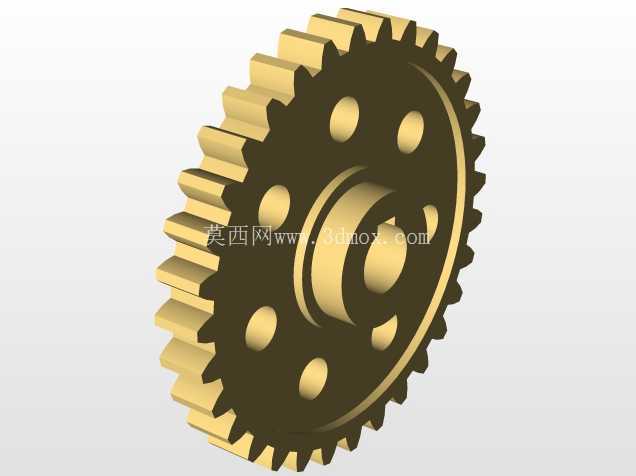

　　对于结构设计从业者来说，这套模型可直接作为单缸动力单元的基础设计模板，调整缸径、行程、齿轮传动比等参数就能快速衍生出不同排量的动力结构；对于教学与原理演示场景，完整的运动链路能让学习者直观理解往复式动力的能量传递过程，避免二维原理图的抽象认知偏差；对于设备选型人员，可通过模型直观核对安装尺寸、外围部件干涉情况，提前预判动力单元与整机机架的匹配问题，减少样机试制阶段的反复修改成本。建模过程中所有零件的倒角、退刀槽、安装孔位都按照实际加工工艺要求设计，没有出现无法加工的理想结构，比如曲轴的平衡块形状、活塞的销座加强筋、齿轮的辐板减重孔都符合实际零件的工艺要求，可直接作为工艺设计、工装夹具设计的参考基础。
