内燃机曲柄连杆活塞组结构设计

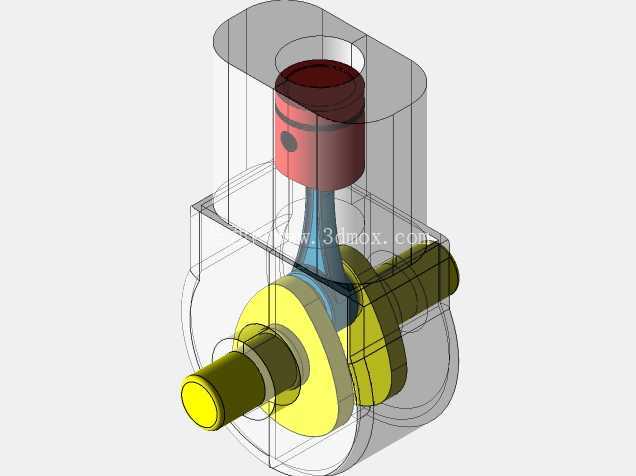

　　这套曲柄连杆活塞组的三维结构，是往复式内燃机核心运动转换单元的完整装配呈现，日常做小排量通用动力、教学演示样机的结构开发时，这类装配体是动力单元设计的核心基础模块。实际装机场景里，这套机构承担着把燃烧室内燃气爆发的直线推力，转化为曲轴旋转扭矩的核心作用，小到通用汽油机、摩托车动力，大到小型工程机械的内燃动力单元，核心运动逻辑都和这套结构的传动路径一致。做这套结构的三维设计时，首先要卡准的是活塞在上止点、下止点的行程边界，活塞销孔的同轴度、连杆大小头的中心距公差，直接决定了运动过程中会不会出现卡滞、偏磨的问题，建模时特意把缸套做了透明化处理，就是为了直观校验活塞往复运动时和缸壁的配合间隙，避免出现活塞裙部和缸壁的干涉问题。

　　从安装边界来看，曲轴两端的轴颈是和箱体轴承位配合的安装基准，设计时轴颈的直径公差、轴肩定位尺寸要和箱体轴承孔的尺寸链完全匹配，不然装配时会出现曲轴轴向窜动或者转不动的问题；活塞环槽的宽度、深度尺寸，要对应标准活塞环的规格，保证燃气密封和机油刮除的功能实现；连杆小头和活塞销的配合间隙，要兼顾热膨胀余量，避免工作温度升高后出现销孔抱死的故障。实际做运动验证的时候，要逐帧检查曲柄旋转到不同角度时，连杆的摆动角度是否在合理范围内，活塞销和连杆衬套的接触应力是否在材料许用范围内，很多新手做这类结构时容易忽略连杆大头和曲轴平衡块的间隙，曲轴转到特定角度时会出现运动干涉，这套装配在建模时特意预留了足够的安全间隙，平衡块的轮廓也做了避让优化，保证全行程运动无卡滞。

　　从功能特性来说，这套结构的活塞顶部是燃烧室的组成部分，直接承受高温高压燃气的作用力，所以建模时活塞顶部的凹坑轮廓、火力岸的高度都做了对应设计，保证压缩比符合设计要求；连杆作为传力部件，杆身的截面做了工字形优化，在保证结构强度的前提下尽可能降低往复运动质量，减少曲轴旋转时的惯性力冲击；曲轴的平衡块配置是按照活塞连杆组的往复质量做的匹配设计，能有效抵消运转时的一阶惯性力，降低动力单元的整体振动水平。

　　做这类装配建模的时候，不能只把各个零件拼到一起，要按照实际装配的约束关系来添加配合，活塞和缸套的同轴配合、活塞销和活塞销孔的过渡配合、连杆大头和曲轴曲柄销的转动配合，每个配合的约束自由度都要和实际装配状态一致，这样做运动仿真的时候才能得到真实的运动轨迹，不然仿真出来的运动状态和实际装机情况会有很大偏差，没法给后续的结构优化、强度校核提供准确参考。另外在设计时还要考虑装配工艺性，比如连杆大头的剖分结构、活塞销的挡圈槽位置，都要符合实际装配的操作顺序，避免出现零件装不进去的问题，这套结构里的每个零件的装配顺序都和实际装机流程一致，从曲轴装入箱体，到套上连杆、安装活塞销、卡入挡圈，再到把活塞组件推入缸套，整个装配路径没有干涉，完全符合实际生产的装配要求。
