V12发动机连杆高精度三维结构设计

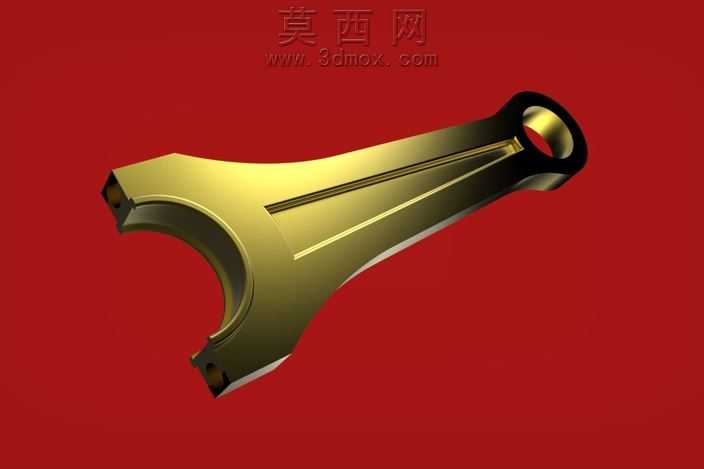

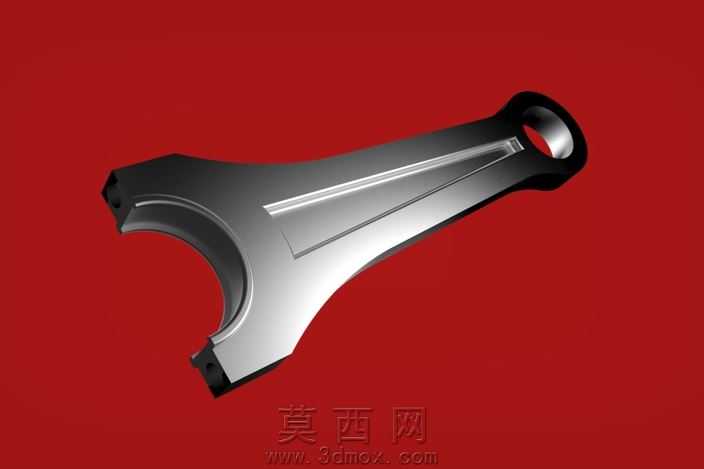

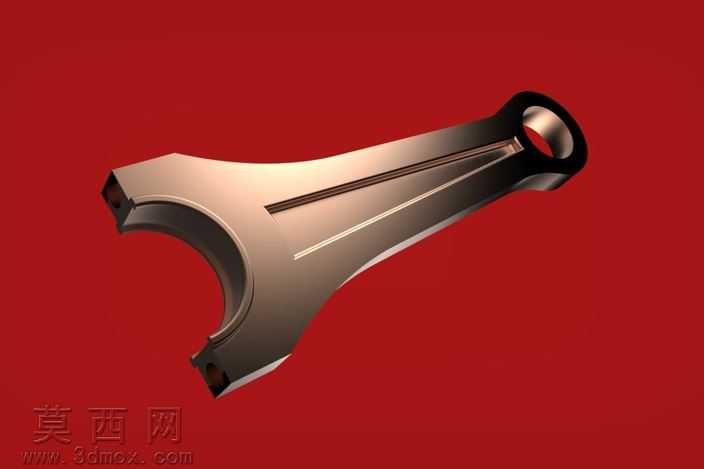

本作品为V12发动机配套连杆的三维参数化设计模型，建模阶段依托三维机械设计软件完成全特征构建，严格遵循内燃机连杆的实际设计规范与尺寸比例，完整还原连杆的所有功能结构。模型整体采用分体式连杆的经典结构布局，上端为小头端，设计有贯通的活塞销安装孔，孔位周边做了均匀的加厚过渡处理，保障活塞销装配后的受力均匀性，避免应力集中导致的部件失效；下端为大头端，采用斜切口分体式结构，配套设计了连杆盖的定位安装结构，预留了螺栓连接的精准孔位，可完整模拟连杆与曲轴曲柄销的装配关系，满足发动机曲轴连杆机构的运动仿真需求。杆身部分采用工字形截面设计，这一结构是发动机连杆经过长期工程验证的最优截面形式，在保证杆身整体抗弯、抗扭强度的前提下，最大程度降低了连杆自身的往复运动质量，可有效降低发动机运转过程中的惯性载荷，提升V12发动机的高转速响应能力。建模过程中对所有过渡圆角、拔模斜度、加强筋结构都做了精细化处理，杆身两侧的纵向加强筋与大小头的过渡区域采用平滑圆弧衔接，完全符合实际零件的机加工工艺要求，不存在建模过程中常见的尖锐棱角、特征重叠等拓扑错误。材质设定阶段参考量产高性能发动机连杆的常用材料，为模型赋予了调质合金钢的材质属性，渲染时还原了合金钢经机加工后的金属哑光质感，对大头端的分型面、螺栓安装孔的加工面做了细微的粗糙度差异处理，让模型视觉效果更贴近真实工业零件的质感。设计过程中充分考虑V12发动机高转速、高负荷的工况特点，对连杆的整体受力路径做了结构优化，大小头的载荷传递区域做了针对性的结构加强，既避免了不必要的材料冗余增加零件重量，也保证了连杆在交变载荷下的结构强度，整个模型的特征参数完整，可直接用于后续的有限元受力分析、运动学仿真以及工程图纸的导出工作。
