内燃机传动用分体式连杆结构设计

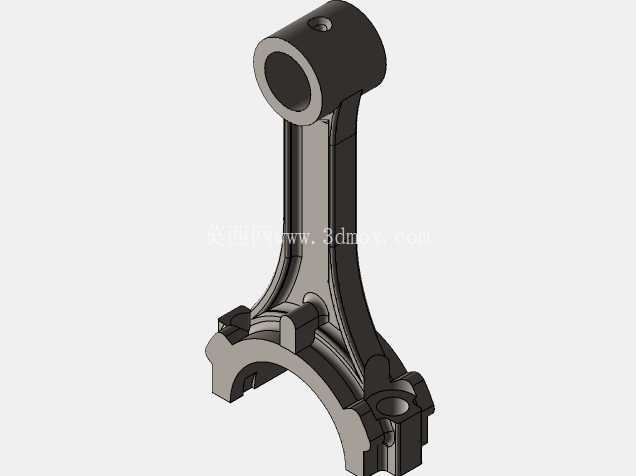

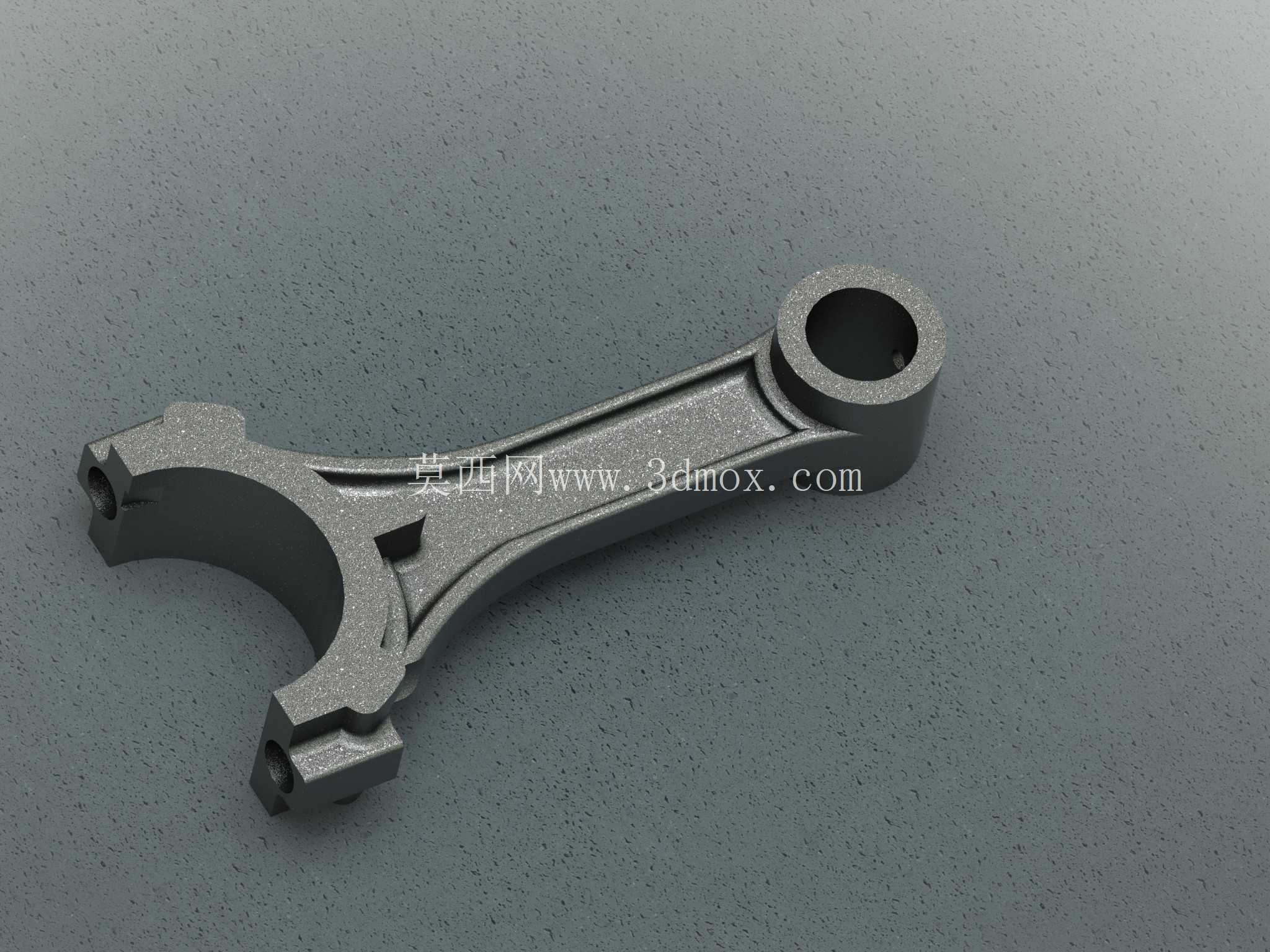

　　在往复式动力设备的动力传递链路中，连杆是承接活塞往复运动与曲轴旋转运动的核心受力构件，其结构合理性直接决定整套动力单元的运行可靠性与服役寿命，广泛应用于车用内燃机、通用小型汽油机、工业压缩机等需要实现往复-旋转运动转换的设备场景中。这款连杆采用平切口分体式结构设计，杆身采用工字形截面构型，在保证整体抗弯、抗扭刚度的前提下尽可能削减非受力区域的材料冗余，兼顾轻量化需求与高速往复运动下的结构强度要求，适配中小排量四冲程内燃机的曲轴配套装配需求。

　　从安装边界来看，连杆小头端设置整圆通孔，用于压入青铜衬套后与活塞销完成铰接配合，孔位的同轴度公差需控制在0.02mm以内，避免活塞销偏磨引发的早期失效；大头端采用分体式轴瓦安装结构，剖分面与杆身轴线垂直，配套连杆螺栓完成轴瓦盖的锁紧固定，装配后大头孔的圆度公差需严格控制，保证与曲轴连杆轴颈的配合间隙处于合理区间，为轴瓦建立稳定润滑油膜提供基础条件。设计过程中优先梳理了连杆的实际受力工况：设备做功冲程中，杆身需要承受活塞传递的爆发压力冲击，排气冲程则要承受活塞组件往复运动的惯性拉力，同时在曲轴旋转过程中还会承受周期性的侧向弯矩作用，因此杆身的工字形截面过渡区域全部采用大圆角平滑衔接，尽可能降低应力集中系数，避免交变载荷下的疲劳断裂风险。

　　考虑到配套曲轴项目的实际装配需求，这款连杆的大头轴瓦座预留了标准轴瓦的定位卡槽，装配时无需额外修配即可匹配标准规格的薄壁轴瓦，小头端的衬套压装孔预留了合理的过盈量，保证衬套压入后不会在往复运动中出现松转位移。杆身表面的加强筋沿受力方向布置，从大头端轴承座位置平滑过渡到小头端铰接孔位置，既强化了杆身的抗弯截面模量，也避免了截面突变带来的应力集中问题。在实际装配场景中，这款连杆的整体长度严格匹配对应排量机型的活塞行程与曲轴回转半径，装配后活塞在上止点位置时不会与气缸盖发生碰撞，在下止点位置时活塞裙部不会超出气缸套的下沿，满足整机的装配尺寸边界要求。

　　连杆螺栓的安装孔位采用对称布置，螺栓孔的轴线与剖分面保持垂直，保证锁紧时轴瓦盖受力均匀，不会出现偏斜导致的轴瓦异常磨损。针对前期建模过程中部分圆角特征未完全还原的问题，实际生产加工时可在杆身与大小头衔接的过渡位置补充R3-R5的铸造或机加工圆角，进一步降低应力集中风险，提升构件的疲劳强度。这款连杆的结构设计完全适配常规内燃机的润滑系统布局，大头轴瓦位置预留的润滑油道孔可将曲轴主轴颈输送来的压力机油引导至连杆小头端，对活塞销与衬套的配合面进行持续润滑，减少运动副的摩擦磨损。在设备实际运行过程中，连杆的往复运动惯性力会随转速提升呈平方级增长，因此轻量化设计的前提是保证各受力截面的强度储备，杆身工字形截面的壁厚取值经过受力校核，可满足额定转速范围内的强度要求，不会出现杆身弯曲变形的问题。对于三维建模从业者而言，这类连杆建模需要重点关注大小头孔的同轴度、剖分面的平面度、过渡圆角的连续性等关键结构特征，避免因特征缺失导致后续有限元受力分析结果出现偏差，也能为后续的工程图输出、数控加工编程提供准确的模型基础。
