铸钢惰轮臂实体结构设计方案

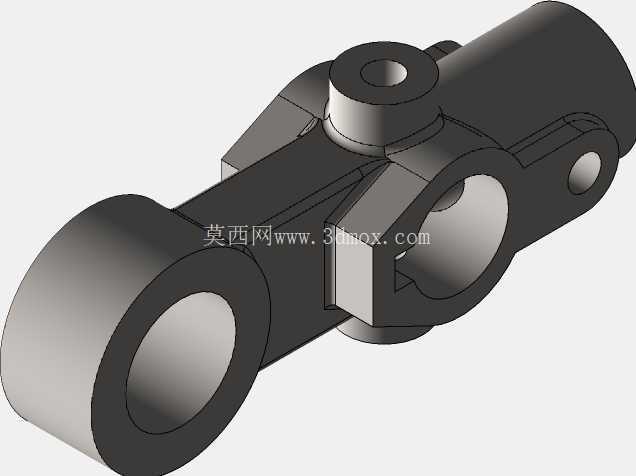

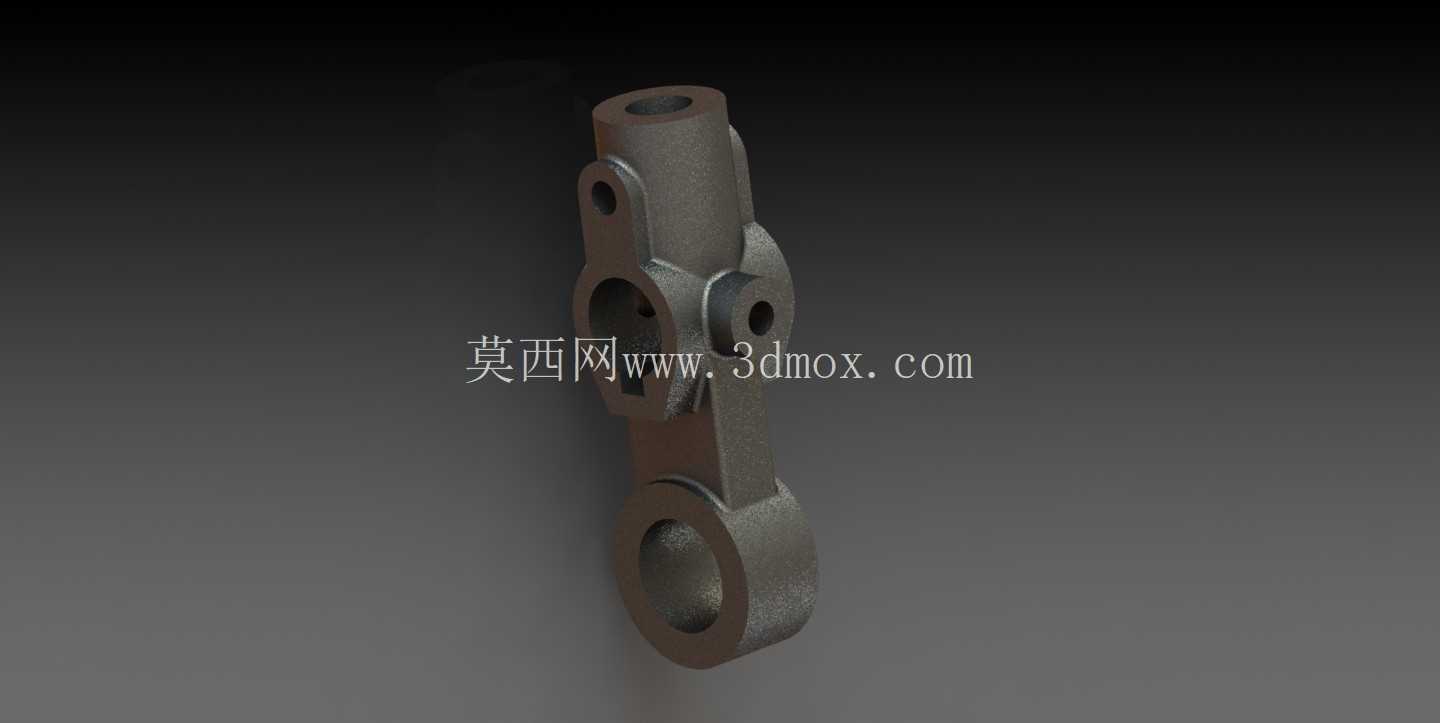

　　从结构布局来看，臂身设置了三处功能孔位：最上方的通孔为固定铰接基准孔，是整个惰轮臂的安装定位基准，孔内壁设计有较高的尺寸精度与粗糙度要求，装配时与固定销轴采用间隙配合，保证臂身可绕该基准点做小范围的角度摆动；中部的大直径通孔为惰轮安装位，用于装配惰轮轴承与惰轮轴，孔位周边做了局部加厚处理，抵消惰轮运转时传递的径向载荷，避免孔位边缘出现应力集中导致的开裂；中部旁侧的小直径孔为限位调节孔，用于连接张紧调节机构，通过调整该孔位的相对位置，改变惰轮对传动带/传动链的压紧力，实现张紧度的精准适配；最下方的通孔为辅助铰接位，可根据不同的安装场景选择连接复位弹簧或者辅助拉杆，为臂身提供持续的张紧预紧力，保证传动过程中惰轮始终贴合传动副表面。惰轮臂作为传动系统中承担张紧、导向功能的核心承载构件，广泛应用在内燃机配气机构、工业输送线张紧装置、工程机械传动单元等场景中，其结构可靠性直接决定整套传动链路的运行稳定性，一旦出现形变或安装错位，极易引发皮带跳齿、链条松脱、传动异响等连锁故障，严重时甚至会造成传动副的不可逆损坏。这款铸钢材质的惰轮臂，整体采用一体化铸造成型后做机加工精加工的工艺路线，材质选用的铸钢牌号兼顾了结构强度与抗冲击韧性，能够在持续交变载荷的工况下保持长期的形位精度，避免长期运行后出现铰接孔磨损、臂身形变的问题。

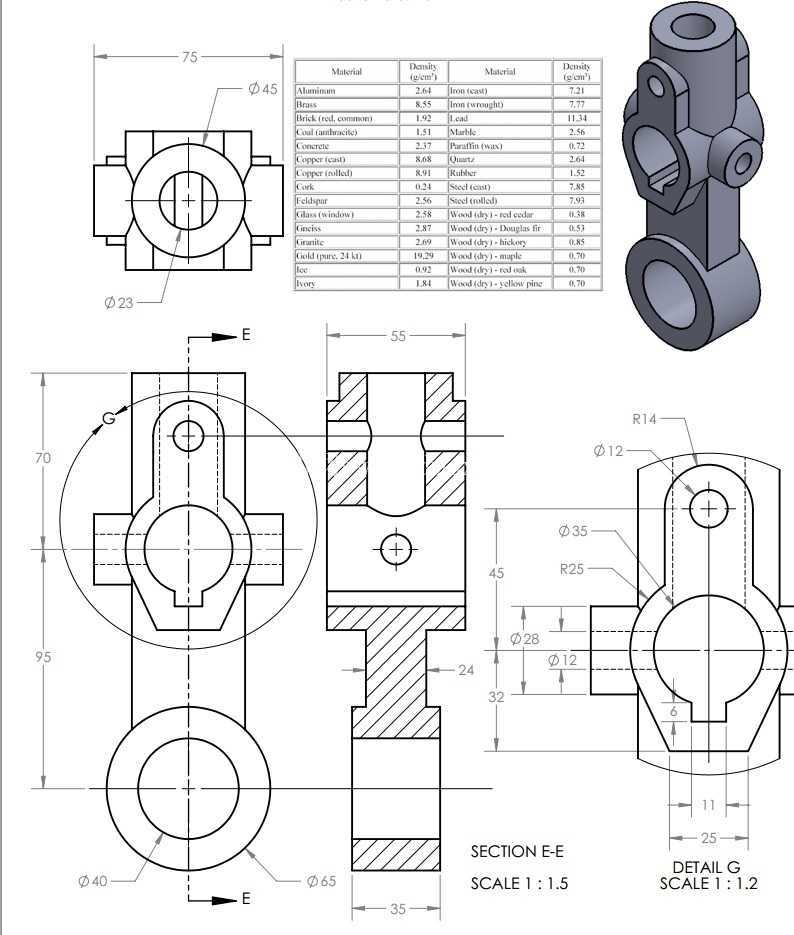

　　在设计过程中，首先需要明确整套传动系统的张紧行程需求，以此确定三个孔位之间的中心距参数，中心距的公差需要控制在合理范围内，既要避免公差过大导致张紧行程不足，也要避免公差过小造成装配干涉。臂身的截面采用变厚度设计，在孔位周边等应力集中区域做加厚过渡，在非承载区域做适当的减薄处理，在保证整体结构强度满足载荷要求的前提下，尽可能降低构件自身重量，减少运转过程中的惯性冲击。所有孔位的端面都设计有凸台结构，一方面是为机加工提供平整的定位基准，另一方面可以减少装配时的配合接触面积，降低平面度误差对装配精度的影响，同时凸台结构也能提升孔位周边的结构刚度，减少螺栓锁紧时产生的形变。

　　外形轮廓的过渡处全部采用圆角衔接，避免直角结构造成的应力集中，尤其是在臂身与孔位凸台的连接位置，圆角半径经过反复校核，能够将运转过程中产生的交变应力均匀分散到整个臂身，杜绝长期载荷下的疲劳开裂问题。安装边界方面，固定铰接孔的同轴度、惰轮安装孔与基准孔的平行度是核心形位公差要求，装配时需要保证惰轮安装后端面与传动轮端面的平行度误差在允许范围内，避免出现传动带偏磨的问题；臂身的摆动范围内不能与周边的机架、传动构件产生干涉，设计时已经预留了足够的安全间隙，即使在最大张紧行程与最大摆动角度下，臂身轮廓也不会触碰周边部件。

　　侧面的平面结构设计是为了方便安装时的夹持定位，也可供后期维护时做形变检测的基准面，通过测量该平面与基准孔的位置度偏差，就能快速判断臂身是否出现过载形变。横截面的结构设计充分考虑了铸造成型的工艺性，壁厚均匀过渡，避免出现壁厚突变导致的铸造缩孔、冷隔等缺陷，所有非加工面的拔模斜度符合铸造工艺要求，能够有效降低铸件的废品率。质量属性的设置匹配铸钢材料的实际密度，可直接用于后续的总成装配动力学仿真，模拟不同转速、不同载荷下惰轮臂的受力情况，验证结构的疲劳寿命是否满足设计要求。在实际选型应用中，这款惰轮臂可适配多种节距的传动链、多种宽度的传动带张紧需求，只需要根据实际传动副的载荷大小调整对应铰接轴的直径与惰轮规格即可，无需对臂身主体结构做大幅修改，具备较强的场景适配性。
