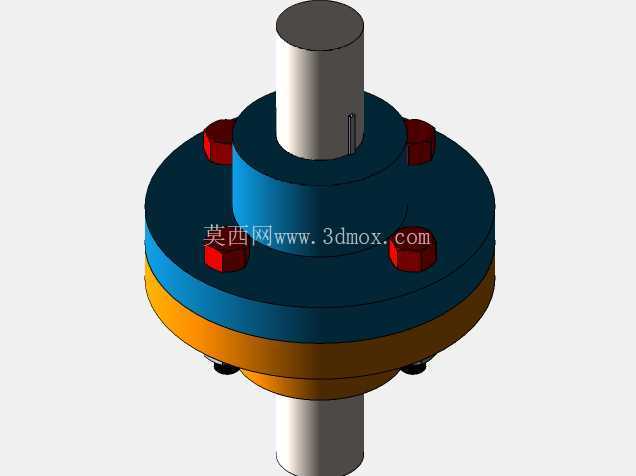

在常规工业传动系统的轴系布局中,不同动力单元、执行单元的轴端往往无法做到一体加工成型,尤其是电机输出端与减速箱输入端、减速箱输出端与工作辊/输送带滚筒等负载端的衔接位置,都需要可靠的轴间连接构件来完成转矩传递,同时抵消部分安装过程中产生的轴系同轴度微小偏差,法兰联轴器就是这类应用场景下极为常见的刚性传动连接件。这类构件的核心功能是通过两个分别固定在对接轴端的法兰盘,依靠圆周均布的紧固件将两个法兰压紧为一个刚性整体,实现两根轴的同步回转,不存在滑动摩擦造成的传动间隙,转矩传递效率高,适合中高负载、转速相对稳定的传动工况,比如输送线驱动辊组、小型搅拌设备主轴、通用机床进给轴的硬连接位置都能见到这类结构的应用。

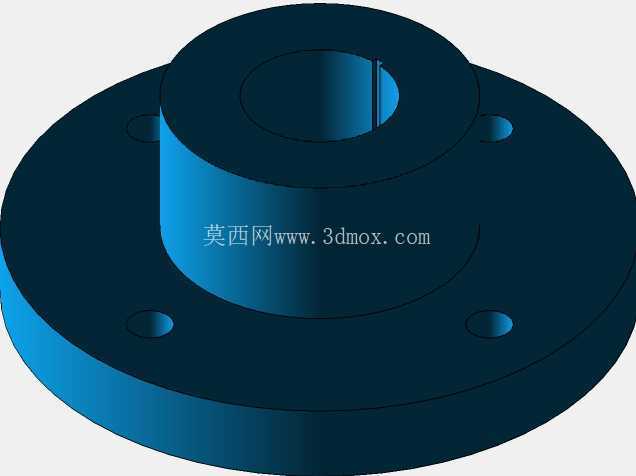

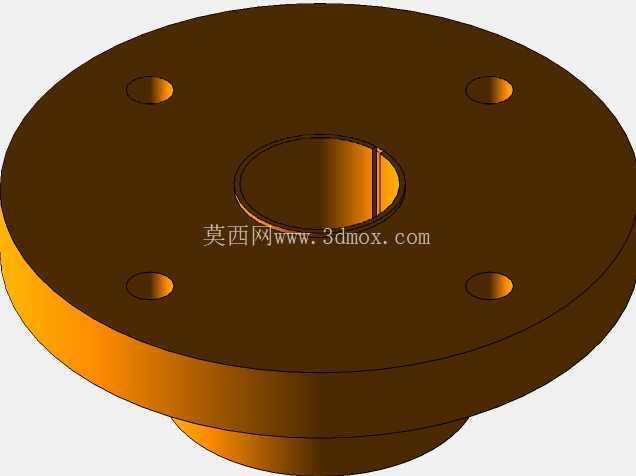

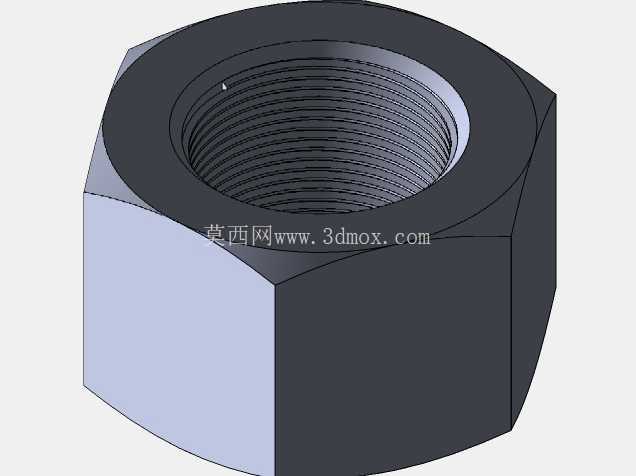

从结构设计逻辑来看,这类法兰联轴器的两个对接法兰通常采用差异化的轴固定方式,一侧法兰与轴采用过盈配合加键槽周向固定,法兰毂部长度根据轴径大小匹配,保证足够的配合接触面积,避免轴孔配合面在交变载荷下出现压溃变形;另一侧法兰可采用相同的键连接结构,也可根据安装需求设计为剖分夹紧式结构,方便后期维护时的拆装调整。两个法兰的对接端面需要加工出定位止口,也就是一个法兰端面加工凸台、对应法兰加工匹配的凹槽,装配时止口先完成嵌合定位,再锁紧圆周螺栓,能大幅降低两根对接轴的同轴度误差,减少轴系运转时的径向跳动量。圆周布置的紧固件采用六角头螺栓加防松垫圈的组合,螺栓数量根据传递转矩的大小计算确定,通常小转矩工况采用4-6颗螺栓,大转矩工况会增加到8-12颗,螺栓孔的位置度公差需要严格控制,保证装配时所有螺栓能顺利穿入,不会出现别劲的情况,避免螺栓受附加剪切力造成断裂失效。
从安装边界与尺寸适配角度来说,这类法兰联轴器的外径尺寸需要根据所匹配的轴径、传递额定转矩来确定,通常法兰外径是轴径的3-4倍,法兰盘的厚度要满足螺栓沉头孔的加工深度要求,同时保证法兰自身的刚性,不会在螺栓锁紧时出现盘面翘曲变形。法兰毂部的外径要大于轴径1.5倍以上,保证键槽加工后毂部还有足够的壁厚,不会在转矩传递时出现毂部开裂的问题。安装过程中需要先将两个法兰分别固定到两根对接轴上,调整轴的轴向位置,保证两个法兰对接面的间隙控制在0.1-0.2mm以内,再对齐止口,穿入螺栓后采用对角分次锁紧的方式,按照规定的扭矩值拧紧所有螺栓,避免单个螺栓受力过大。需要注意的是,这类刚性法兰联轴器不具备补偿轴系较大径向、角向偏差的能力,安装时必须保证两根轴的同轴度误差控制在0.05mm以内,否则运转过程中会产生较大的附加载荷,造成轴承过早磨损、轴疲劳断裂、螺栓剪断等故障。
在实际选型应用中,这类法兰联轴器结构简单,加工制造难度低,日常维护只需要定期检查螺栓的预紧力是否足够,不需要复杂的润滑保养,相比弹性套柱销联轴器、膜片联轴器等具备补偿能力的联轴器,它的刚性更强,传递相同转矩时的整体体积更小,适合安装空间受限、轴系对中精度有保障的传动场景。如果应用在有冲击载荷的工况下,可以在两个法兰的对接面之间增加薄铜垫或者紫铜片,起到一定的缓冲作用,同时也能避免两个法兰端面直接接触造成的咬合锈蚀,方便后期拆卸。建模过程中需要重点关注止口的配合公差、螺栓孔的位置度、键槽的尺寸公差,这些参数直接影响后续零件加工后的装配可行性,所有倒角、圆角的设计要符合机械加工的工艺要求,避免出现无法加工的尖角结构,法兰的所有棱边都要做倒钝处理,防止安装过程中划伤操作人员。
