在机动车底盘悬架系统的匹配设计中,减震部件是直接影响行驶平顺性与操控稳定性的核心功能件,这套螺旋弹簧搭配阻尼芯的减震结构,主要承担路面冲击载荷的缓冲与振动能量耗散作用,适配多数乘用车辆、非道路轻型作业车辆的前后悬架安装场景。从实际装车工况来看,当车辆经过颠簸路面时,车轮端的跳动会首先传递到减震器下安装吊耳,此时螺旋弹簧会率先产生压缩形变,吸收路面传来的瞬时冲击能量,避免刚性冲击直接传递到车架造成车身结构损伤,而内置的阻尼芯则会通过液压油的节流作用,将弹簧压缩、回弹过程中产生的往复振动能量转化为热能耗散掉,抑制弹簧反复弹跳带来的车身持续晃动,保证车轮与路面的有效接触附着力,避免制动距离变长、转向侧倾过大等行驶安全问题。

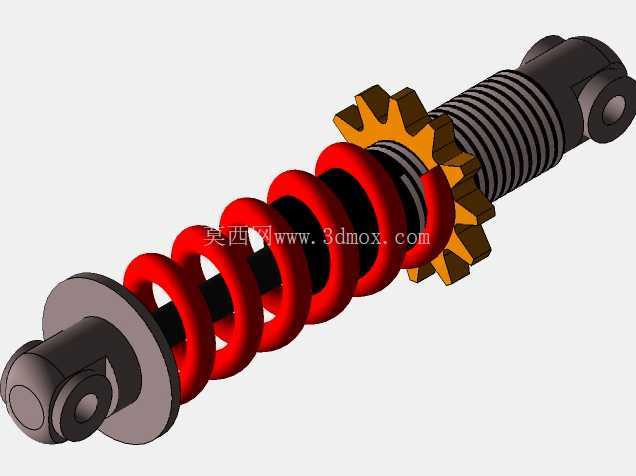

在结构设计思路上,这套减震结构采用了上下分体式吊耳安装结构,下端吊耳搭配圆形限位挡盘,用于匹配车轮侧的转向节或下摆臂安装位,上端吊耳则适配车架或车身减震塔的安装点,两端吊耳均采用铰接式结构设计,可在车辆跳动过程中适应悬架摆臂带来的小角度摆动,避免安装点出现应力集中断裂的问题。核心的弹性元件采用等节距圆柱螺旋弹簧设计,弹簧钢丝直径、弹簧中径与有效圈数的匹配,是按照目标车型的轴荷参数、悬架偏频要求计算得出的,既能够保证空载状态下的支撑刚度,避免车身过低出现托底问题,也能在满载状态下预留足够的压缩行程,防止弹簧压并失效。弹簧上端设置的锯齿状调节齿圈,主要用于调整弹簧的预紧力,可根据车辆的实际载重需求、使用场景调整悬架初始高度与支撑硬度,适配不同的驾驶风格需求。
阻尼部分采用套筒式液压阻尼结构,阻尼芯筒表面做了高精度珩磨处理,保证活塞杆往复运动时的密封性能,避免液压油泄漏导致阻尼失效,外表面的多道环形散热鳍片结构,能够在车辆行驶过程中借助迎面气流快速带走阻尼工作产生的热量,避免长时间连续颠簸工况下液压油温度过高出现阻尼衰减。从安装边界尺寸来看,整套减震结构的最大伸展长度与最小压缩长度的差值,完全匹配对应悬架的最大跳动行程,上下安装吊耳的铰接孔孔径、孔位同轴度都严格按照通用装车标准设计,可直接替换同规格的原厂减震部件,不需要额外修改安装位结构。
在三维建模过程中,所有配合面的公差都按照机械加工的实际工艺要求做了预留,弹簧的螺旋升角、两端并紧磨平段的长度都符合圆柱螺旋弹簧的设计规范,调节齿圈的齿形角度、齿距参数也匹配通用的减震器调节扳手尺寸,阻尼筒与弹簧的同轴度公差控制在合理范围内,避免工作过程中弹簧与阻尼筒出现偏磨异响。对于结构设计从业者来说,这套模型可直接作为悬架系统匹配设计的参考样本,也可用于整车装配干涉检查、运动仿真分析的基础模型,建模过程中对各部件的装配关系做了完整约束,可直接模拟减震器压缩、回弹的全行程运动状态,验证各部件在极限行程下是否存在运动干涉。
从实际选型应用的角度出发,这类减震结构除了应用在常规机动车上,也可经过参数调整后适配小型电动代步车、山地越野摩托车、非道路观光车辆的悬架系统,只需要根据目标载荷调整弹簧刚度、阻尼阀系参数以及安装吊耳的尺寸即可,结构本身的通用性较强,不需要对整体架构做大幅修改。设计过程中特意规避了异形结构的使用,所有零部件都可采用常规的机械加工工艺生产,弹簧采用标准冷卷工艺制作,阻尼筒采用无缝钢管珩磨加工,吊耳采用锻造后机加工成型,调节齿圈采用粉末冶金或者精铸工艺即可批量生产,整体制造成本可控,适合量产配套使用。
