多安装位铰接支撑机械结构件

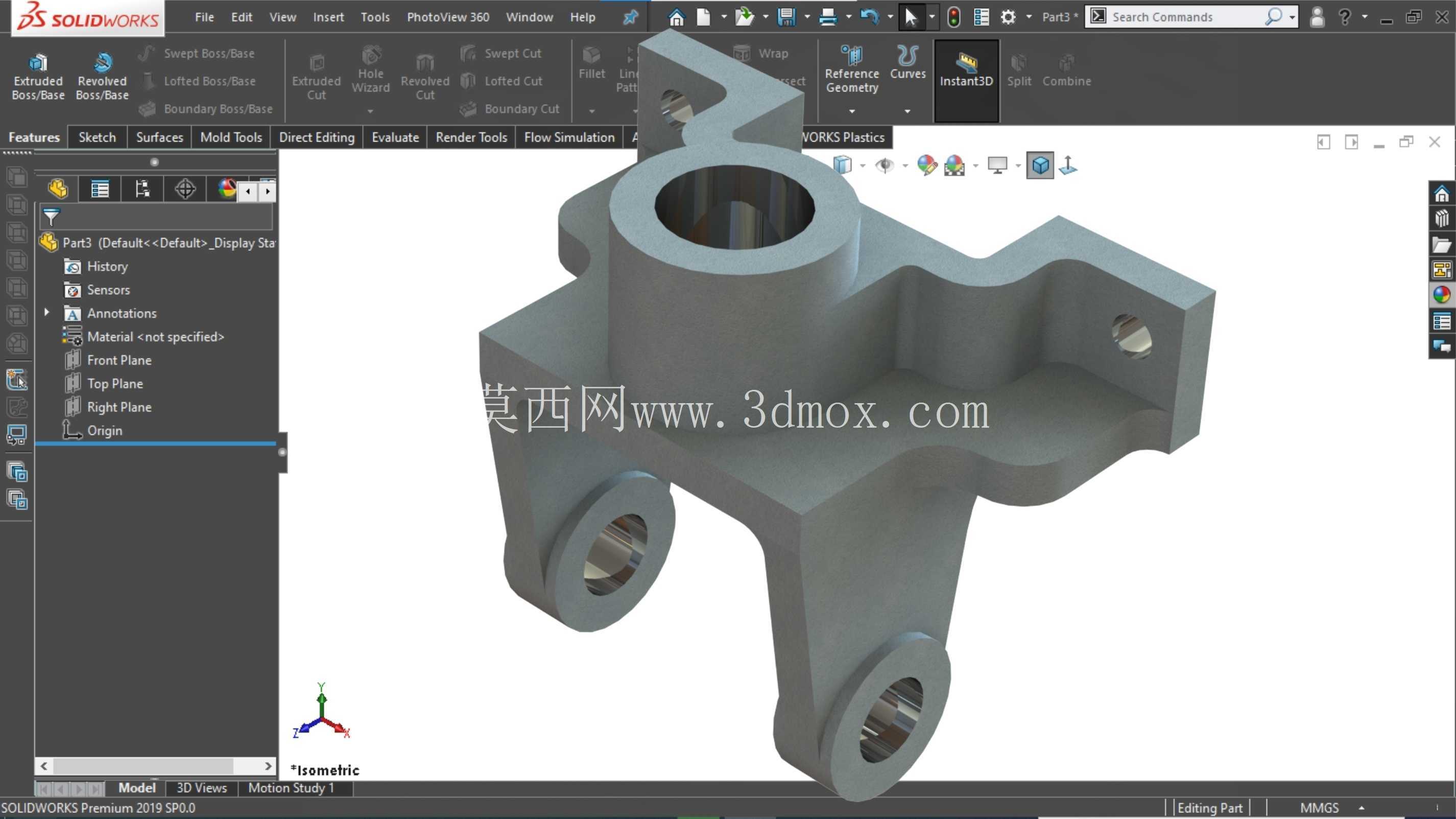

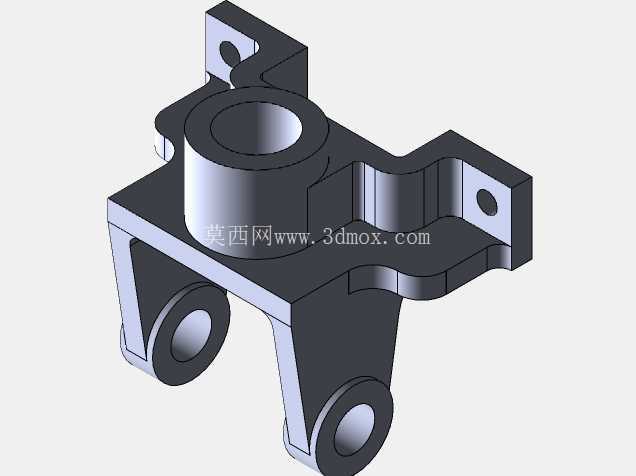

　　该结构件属于机械系统中常见的铰接支撑类零件，在各类工业设备、工装夹具、传动机构中承担载荷传递、部件铰接定位、多组件安装基准的作用，常见于需要实现部件摆动、相对转动的工位，比如自动化生产线的摆臂连接座、小型设备的翻转机构支撑、工装夹具的定位铰接点，也可作为教学实训中典型的复杂机加工零件建模与加工练习载体。从功能特性来看，零件主体采用一体化铸造成型后经机加工精加工的工艺路线，主体承载部分做了加厚处理，避免交变载荷下出现应力断裂，三个带同轴内孔的铰接耳分别对应不同的连接点位：顶部的大直径通孔用于安装主铰接销轴，承担主要的径向载荷与倾覆力矩，孔内壁设计有较高的尺寸精度与粗糙度要求，保证销轴转动时的同轴度，减少偏磨；下部两个对称分布的带孔支耳，用于连接从动连杆或者驱动摆杆，两个支耳的孔位同轴度公差控制在0.02mm以内，保证连杆转动时无卡滞，支耳与主体连接位置做了圆弧过渡，消除应力集中点，避免长期受载后出现根部开裂。

　　零件侧面延伸出的带螺纹孔安装平台，用于固定限位开关、位置传感器或者附属的管路固定支架，平台表面做了铣平处理，保证安装面的平面度，螺纹孔采用标准公制粗牙螺纹，适配常规的紧固件安装。从设计思路上，该零件在建模阶段优先确定各铰接孔的中心距参数，这部分参数直接决定了连杆机构的运动行程与传动角度，先绘制各孔位的中心轴线作为基准，再依次构建主体的支撑轮廓，所有壁厚根据对应位置的受载情况做差异化设计：主承载侧壁厚度不小于12mm，支耳位置厚度根据销轴直径匹配，保证支耳的抗剪切强度满足额定载荷下的安全系数要求，所有外棱边做了C1倒角处理，既避免加工后锐边划手，也能在装配时起到导向作用，内孔端口做了倒角，方便销轴装配时顺利导入，不会刮伤销轴表面的镀层。

　　关于安装边界，零件整体的安装空间需要预留不小于120mm100mm150mm的操作空间，顶部主孔的销轴安装后两端需要预留至少5mm的轴向固定空间，用于安装卡簧或者轴端挡圈，下部两个支耳的连杆安装后，摆动过程中与主体的最小间隙不小于3mm，避免运动过程中出现干涉，侧面安装平台的紧固件安装需要预留扳手操作空间，距离相邻结构件的间隙不小于15mm，保证装配时可以顺利打紧螺丝。在实际应用场景中，这类零件如果用于传动机构，需要定期对铰接孔位置加注润滑脂，因此在建模时也预留了润滑脂注油通道的加工余量，部分工况下如果受载较大，还可以在铰接孔内压装铜套或者自润滑轴承，提升零件的使用寿命，减少铰接面的磨损。零件的底部支撑面为主要的安装定位基准，安装时需要保证该面与设备安装基面的贴合度不低于80%，避免安装后出现附加应力导致零件变形，影响各孔位的同轴度。
