瓶装水生产线垂直输送升降设备结构

　　在瓶装饮品生产车间的布局规划中，经常会遇到平面输送线存在高程差、需要跨工位衔接不同高度生产工序的场景，比如灌装完成后的瓶装水需要从低层输送线转运至高层的码垛工位，或是从贴标工位输送到下层的装箱工位，这类场景下如果采用斜坡输送，会占用极大的车间平面空间，且长距离斜坡输送容易出现瓶身倾倒、输送速度匹配难度大的问题，而这套带垂直升降结构的输送装置，就是专门针对瓶装水生产的跨高程转运需求设计的，能够在极小的平面占地范围内完成瓶装水的垂直方向转运，同时衔接上下游的水平输送线，实现连续化的生产流转。

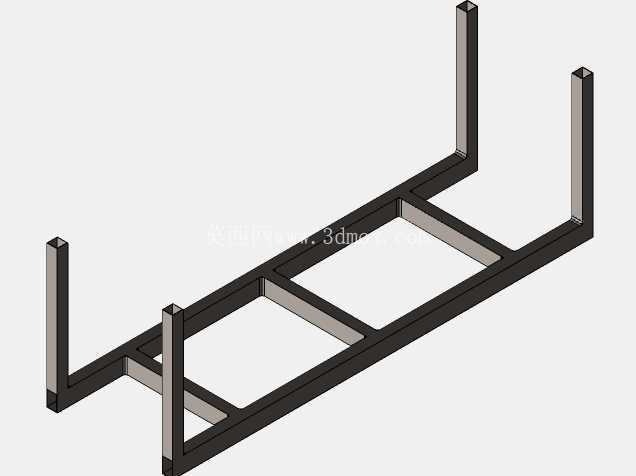

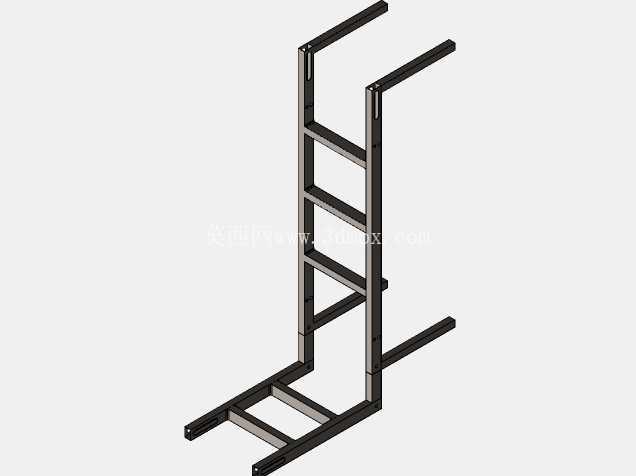

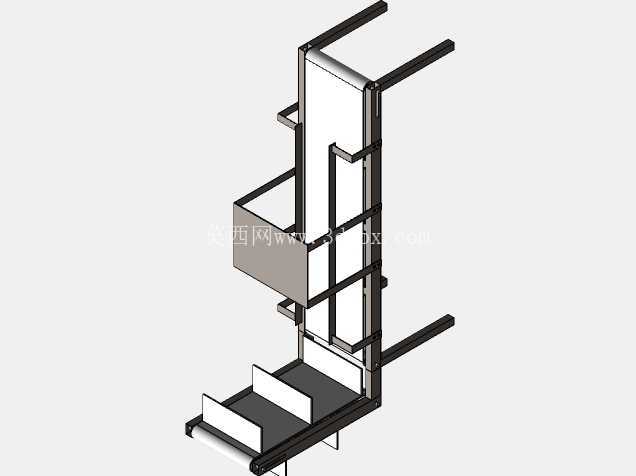

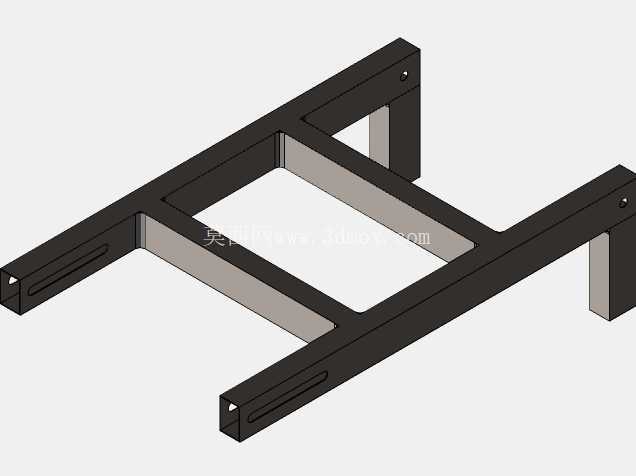

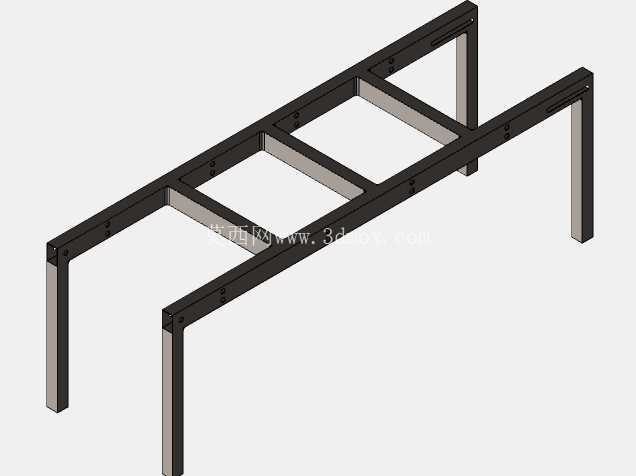

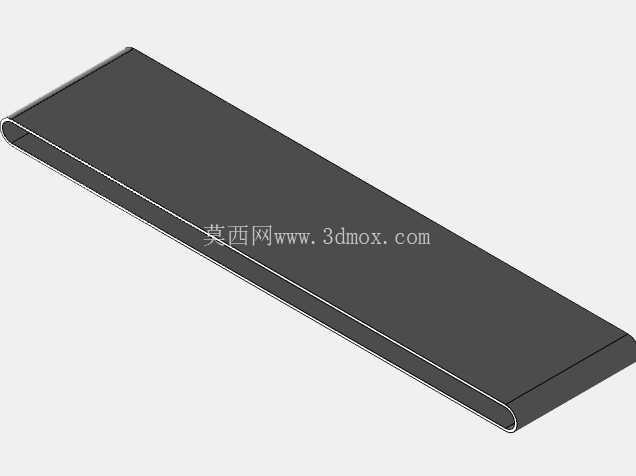

　　从结构设计逻辑来看，这套设备采用框架式立柱作为主体承载结构，立柱采用矩形型钢拼接而成，整体为垂直布置的长条形框架，框架两侧预留了水平输送线的对接接口，低层的水平输送带直接接入设备底部的进料工位，高层的水平输送带对接设备上部的出料工位，中间的升降载台作为承载瓶装水的核心部件，载台本身自带短距离输送辊道/皮带结构，当载台运行至低层进料位时，载台的输送面与低层进料线的输送面齐平，瓶装水可以直接从进料线平稳过渡到升降载台上，待载台上的瓶装水排布到位后，载台沿着立柱上的垂直导轨向上运行，到达高层出料位时，载台的输送面再次与高层出料线的输送面齐平，载台上的输送结构启动，将瓶装水平稳输送至下游的水平输送线上，完成一次垂直转运循环，整个过程不需要额外的推料、挡料机构辅助，仅通过输送面的高度匹配和速度同步就能完成物料转运，能够有效避免瓶装水在转运过程中出现倾倒、卡滞的问题。

　　在功能特性上，这套设备区别于普通的斗式提升机、往复式升降机，其载台的输送面可以根据上下游输送线的宽度做匹配设计，针对瓶装水的规格，比如500ml常规瓶装、1.5L大瓶装，都可以调整载台的有效承载宽度以及单次承载的瓶数，保证转运效率和整条生产线的节拍匹配；导轨部分采用内嵌式安装在立柱框架内部，能够避免生产车间内的水汽、灰尘附着在导轨面上，降低日常维护的频次，适配饮品生产车间相对潮湿的生产环境；驱动部分布置在立柱框架的顶部区域，不占用底部的操作空间，同时也能避免地面清洁时的水渍溅到驱动部件上，提升设备运行的稳定性。

　　从安装边界的角度来看，这套设备的整体平面占地宽度仅比对接的水平输送线宽出200mm左右，主要是两侧框架的结构厚度，长度方向仅需要预留1.2倍载台长度的安装空间即可，不需要额外的斜坡延伸段，对于车间内空间紧张、需要在现有生产线基础上做高程改造的场景非常友好；设备的垂直提升高度可以根据实际的工位高程差做定制化调整，从0.5米到3米的高程差都可以通过调整立柱型材的长度来适配，不需要改动核心的载台和驱动结构；安装时只需要在地面做基础的膨胀螺栓固定，保证立柱框架的垂直度在千分之二以内，就可以保障升降载台的平稳运行，不需要额外的土建施工，改造周期短，对现有生产的影响小。

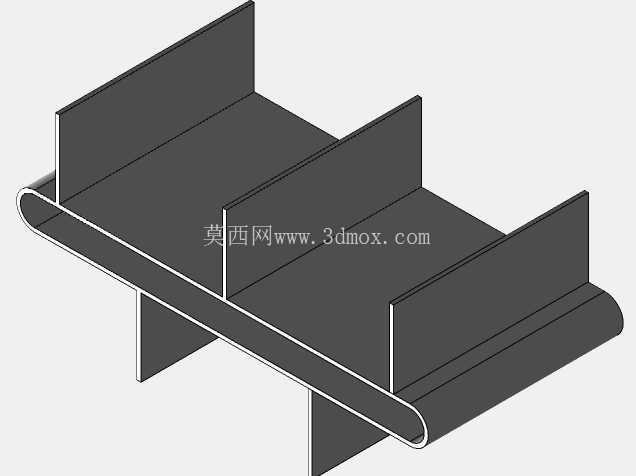

　　在实际生产线的适配中，这套设备的运行节拍可以和上下游输送线做联动控制，通过光电传感器检测进料位的瓶装水到位情况，自动触发载台的升降动作，不需要人工操作，能够完全融入自动化生产线的连续运行流程；载台上可以根据需求加装简易的侧挡条，针对不同直径的瓶型调整挡条间距，避免瓶身在升降过程中出现移位，保证出料时的位置精度，方便下游工位的抓取、装箱作业；整体框架采用模块化的拼接设计，所有的型材连接都采用标准紧固件，后期如果需要调整提升高度、或是变更输送方向，只需要更换对应段的型材和导轨，不需要整体更换设备，能够降低生产线迭代改造成本。
