生物质废料制棒成型挤压设备结构

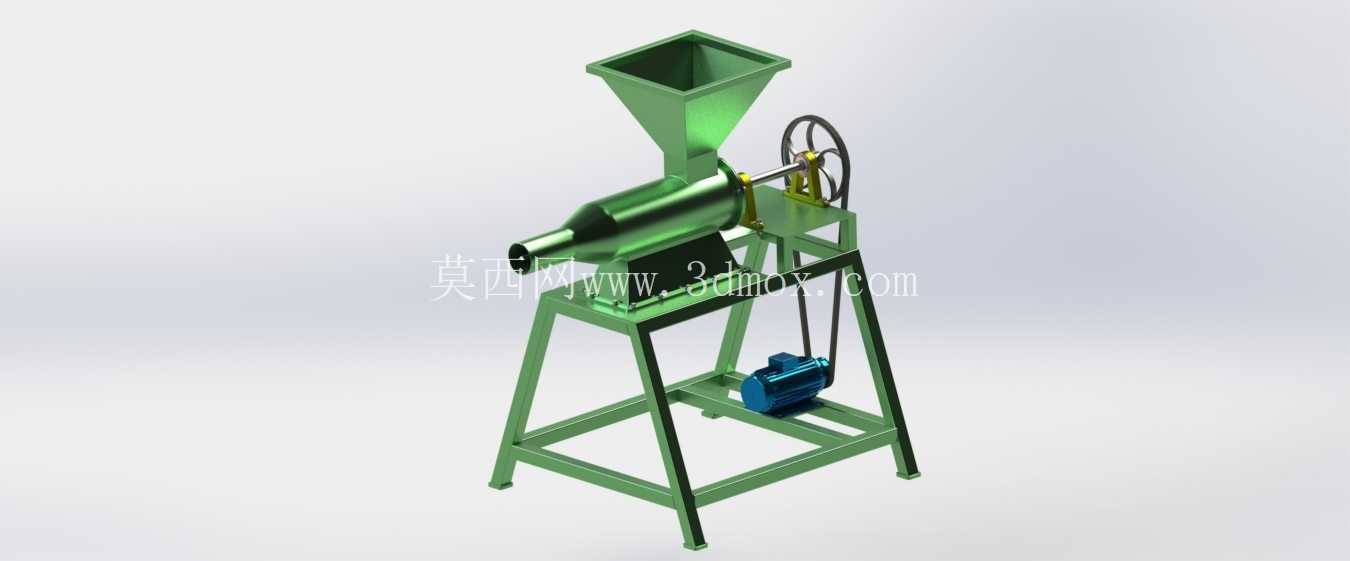

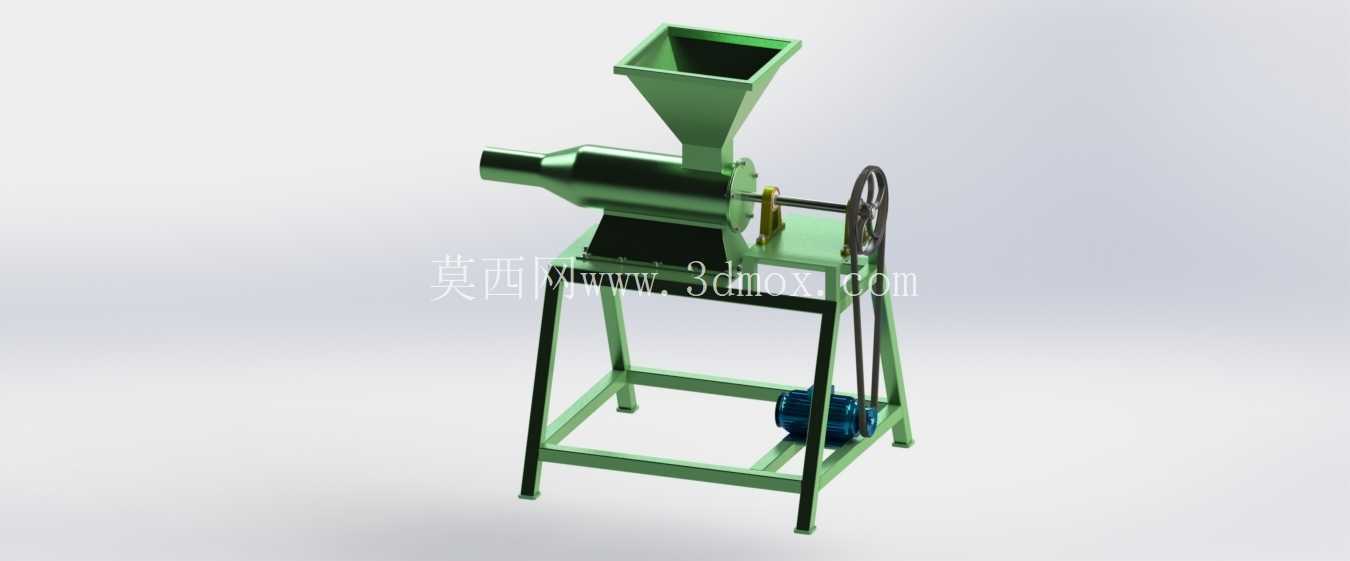

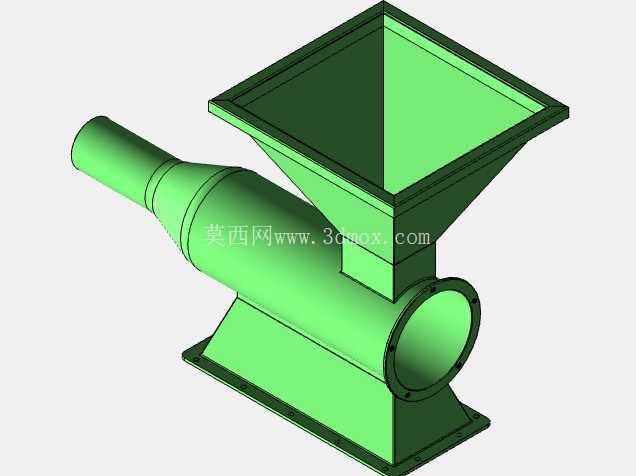

　　这套挤压成型设备主要面向农林生物质废弃物资源化处理场景，可将粉碎后的秸秆、木屑、稻壳等松散物料挤压为致密的小圆柱型炭棒坯料，为后续炭化工序提供规格统一的原料，广泛适配小型生物质能源加工点、农林废弃物处理站点的生产需求，解决松散生物质原料储运成本高、炭化过程进料不均的实际问题。设备整体采用立式机架承载布局，上部设置方锥形进料斗，大口径进料口可适配人工倒料或简易输送带连续进料，斗壁倾斜角度经过反复校核，可保证粉碎后含水率15%-25%的物料依靠自重顺畅落入挤压腔，不会出现架桥堵料的情况。

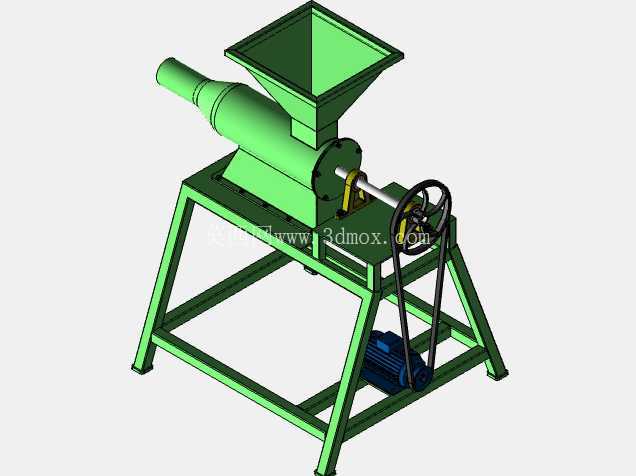

　　挤压核心部件为水平布置的变螺距螺旋输送轴，轴体表面做耐磨堆焊处理，从进料端到出料端螺距逐步缩小，对物料的压缩比逐级提升，可将松散物料逐步压实，在出料口处形成足够的挤压力，让物料内部木质素受热软化后相互粘结，成型为表面光滑、密度均匀的圆柱棒料，成型后的棒料无需额外粘结剂，冷却后即可直接装入炭化炉进行炭化作业。传动部分采用皮带轮减速结构，电机安装在机架下部的安装位上，通过V带将动力传递至螺旋轴端的大带轮，带传动结构可在物料中混入硬质杂质出现卡滞时提供过载打滑保护，避免螺旋轴或电机因瞬时过载损坏，大带轮旁侧设置的飞轮结构可储存转动惯量，保证挤压过程中转速稳定，不会因物料进料量波动出现转速骤降的情况。

　　机架采用方管焊接成型的框架式结构，四条支腿向外倾斜布置，底部设置方形连接框提升整体刚性，设备运行时的振动可通过框架结构均匀分散，无需额外浇筑混凝土基础，仅需放置在硬化平整的地面即可完成安装，机架支腿底部预留有地脚螺栓安装孔，若长期固定作业可通过膨胀螺栓与地面固定，进一步降低运行时的振动幅度。挤压腔外部设置有加热组件安装位，可根据物料特性选配加热圈，在环境温度较低或物料含水率偏高时，对挤压腔进行适度加热，提升木质素软化效率，保证成型棒料的密度与表面光洁度。

　　出料端设置可更换的成型模头，模头出料孔直径可根据生产需求更换不同规格，适配不同直径炭棒的生产要求，模头采用耐磨合金钢材质，可承受长期高压摩擦，更换时仅需拆卸端部的压紧法兰即可完成操作，日常维护便捷。设备整体的安装边界控制紧凑，进料斗顶部距地面高度适配人工倒料的操作高度，无需额外搭建操作平台，侧面电机的安装位置预留了足够的接线与维护空间，日常检查皮带张紧度、添加润滑脂的操作均可在设备侧面完成，无需拆解主体结构。螺旋轴的支撑轴承采用带座外球面轴承，分别布置在挤压腔两端，轴承座与机架之间设置有调整垫片，可在螺旋轴出现磨损后调整轴向间隙，保证螺旋叶片与挤压腔内壁的间隙均匀，避免出现偏磨导致的出料不均问题。设备的电气控制部分可根据用户需求选配启停开关与过载保护装置，电机接线端预留有电缆穿线位置，现场安装时仅需接入对应功率的三相电源即可调试运行，调试时先空载运行检查螺旋轴转向是否正确，确认皮带无跑偏、轴承无异常异响后，即可逐步进料开始生产，初始进料时需控制进料速度，待出料口连续出棒后再调整至额定进料量，避免初始进料过多导致卡机。
