食品加工用花生裹衣搅拌设备结构设计

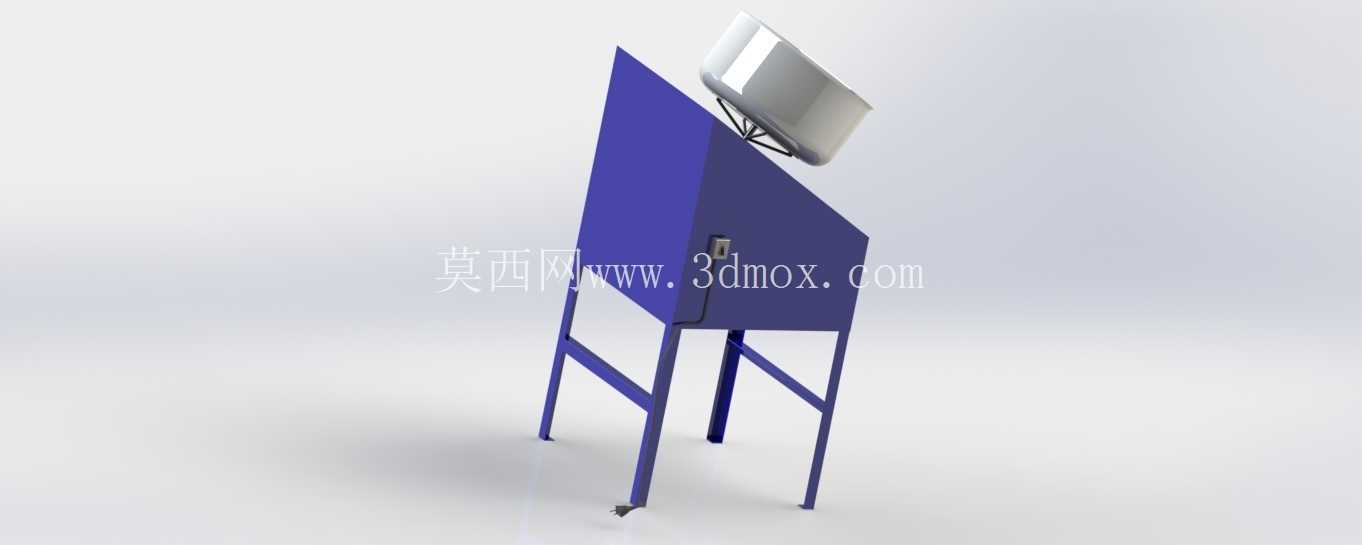

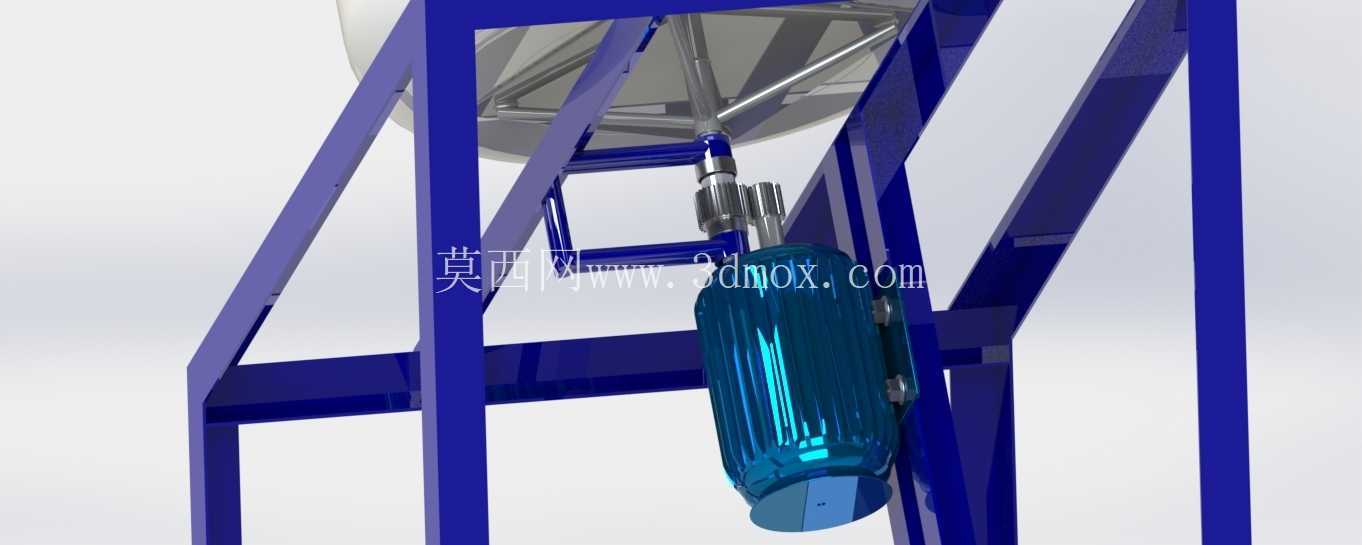

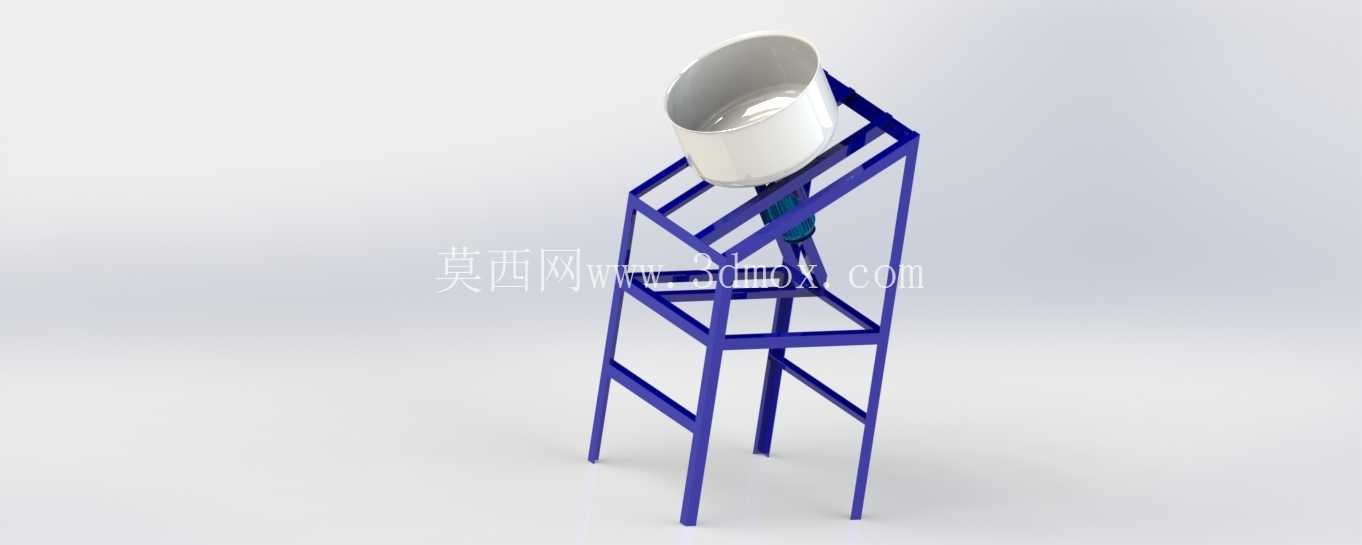

　　从结构设计层面来看，整机采用方管焊接式机架作为承载主体，蓝色涂装的机架采用三角形稳定支撑结构，四根主支撑腿向外倾斜一定角度，底部预留了设备安装固定的螺栓孔位，可直接通过膨胀螺栓固定在车间硬化地面上，也可加装减震脚垫放置在平整的操作台面，适配不同生产场地的安装条件。机架中部设置有电机安装位，驱动电机采用立式安装方式固定在机架中部的安装板上，电机输出轴通过联轴器与盛料碗的传动轴直连，省去了中间减速传动环节，既减少了传动过程中的功率损耗，也降低了后续设备维护时的拆装难度，这种直连传动的设计在小型食品加工设备中十分常见，能够在保证传动效率的同时，压缩设备的整体竖向尺寸，避免设备过高导致的上料操作不便。这款花生裹衣设备主要面向休闲食品加工场景，用于花生类裹衣制品的前期混料裹覆工序，在坚果加工生产线、小型食品作坊的裹衣工段都能适配，替代传统人工搅拌裹衣的作业模式，解决人工拌料时裹衣均匀度差、原料损耗高、作业效率低的实际问题。设备的核心作业逻辑是通过电机输出扭矩，经轴系传动带动盛料碗做定速旋转，让投入碗内的花生基底、裹衣面粉、奶油浆料在离心作用与物料间的摩擦力作用下充分混合，让每粒花生表面都均匀裹上预设厚度的奶油面粉层，为后续的烘烤、调味工序提供合格的半成品。

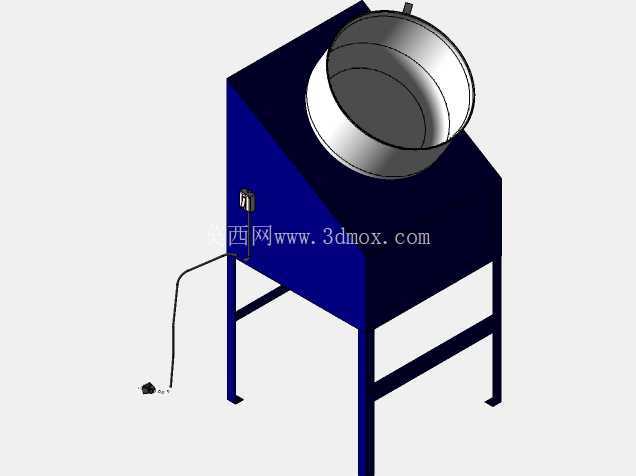

　　盛料碗采用敞口式设计，碗体边缘做圆弧翻边处理，既能够避免旋转过程中物料从碗边甩出，也方便作业人员在裹衣完成后直接将物料从碗内舀出，减少物料残留。机架上部设置有碗体支撑结构，传动轴与机架的连接部位设置有带密封的轴承座，能够避免作业过程中粉料、浆料渗入轴承部位造成卡滞，延长传动部件的使用寿命。从安装边界来看，整机的横向占用空间控制在小型作业设备的常规范围内，支撑腿的最大外沿宽度不超过八百毫米，竖向高度适配成年人站立操作的舒适高度，作业人员无需弯腰即可完成上料、出料、观察裹衣状态的操作，不需要额外搭建操作平台。

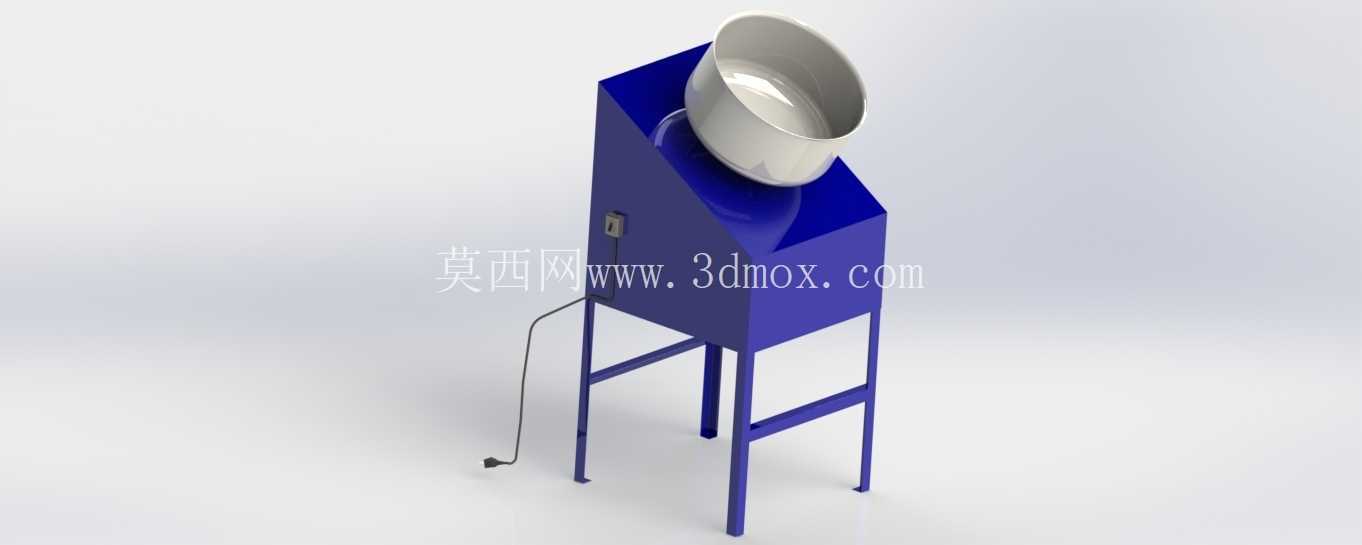

　　设备的驱动部分做了安全防护设计，电机外部没有裸露的传动部件，旋转部位全部处于机架的防护范围内，避免作业过程中衣物、工具卷入传动结构造成安全隐患。在实际使用过程中，设备的转速经过匹配设计，既不会因为转速过高导致物料被离心力甩到碗壁无法充分混合，也不会因为转速过低导致裹衣层厚薄不均、粉料结块的问题，能够让花生在碗内保持规律的翻滚状态，让浆料和粉料均匀附着在花生表面。机架的焊接部位都做了打磨处理，外表面的涂装采用食品车间常用的防护漆，耐擦拭、不易掉漆，能够适配食品生产车间定期清洁消毒的作业要求，不会因为清洁时的水冲、擦拭导致涂层脱落污染物料。

　　设备的整体结构没有复杂的异形构件，大部分零部件都采用标准型材和标准件加工制作，后期如果出现易损件损坏，不需要定制特殊配件，直接采购对应规格的标准件即可完成更换，降低了设备的全生命周期使用成本。传动轴的密封结构采用接触式密封圈，能够有效阻挡粉料进入轴承腔，日常维护只需要定期在轴承注油孔加注润滑脂即可，不需要频繁拆解传动结构。盛料碗采用可拆卸式设计，松开轴端的固定件即可将碗体整体取下，方便作业结束后对碗体进行彻底清洗，避免不同批次物料交叉残留，符合食品加工的卫生要求。在结构建模过程中，机架的支撑角度经过反复校核，确保设备在满载运行时的重心始终处于支撑面的中心范围内，即使碗内物料放置偏载，也不会出现设备晃动、侧翻的问题，电机安装板的位置经过同轴度校核，保证电机输出轴与传动轴的同轴度误差控制在允许范围内，避免运行过程中出现轴系抖动、噪音过大的问题。
