四缸发动机排气歧管结构设计

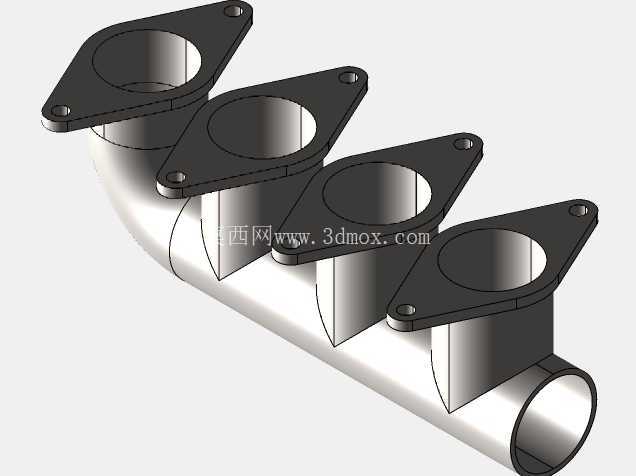

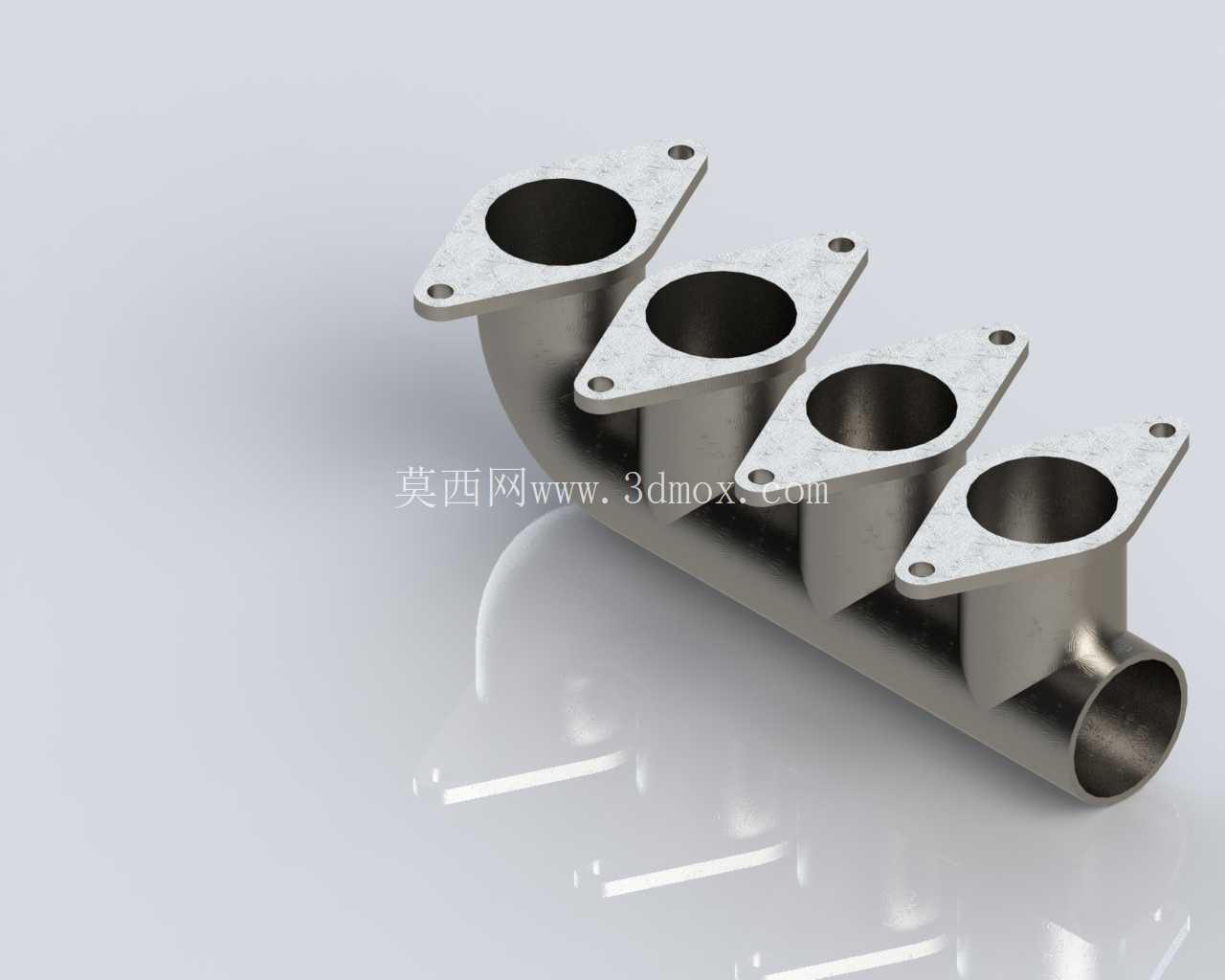

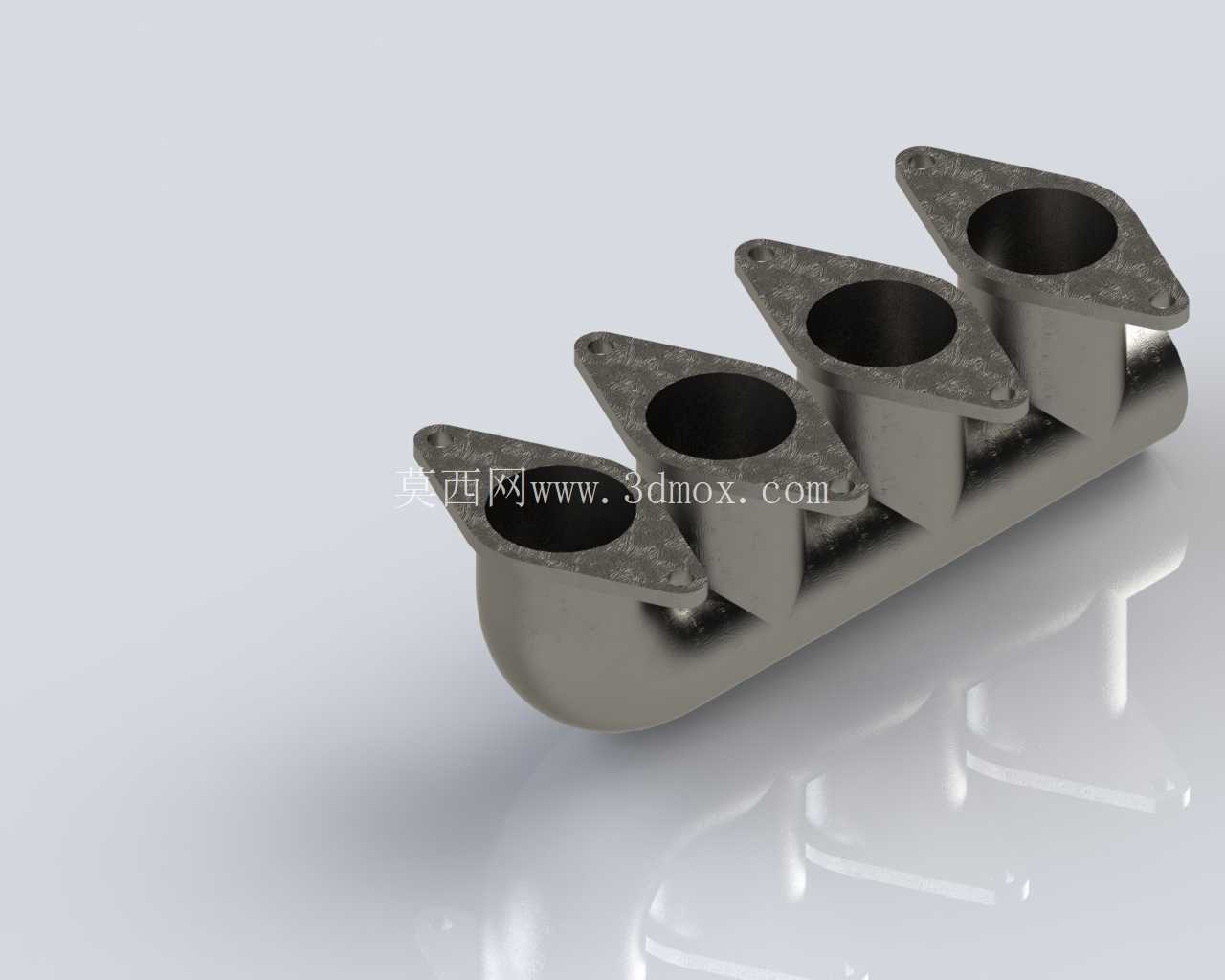

　　在往复式内燃机的进排气系统设计中，排气歧管是连接气缸盖排气口与排气后处理系统的核心导流部件，其结构合理性直接影响发动机的排气效率、泵气损失与各缸排气均匀性，是动力总成开发中不可忽视的结构件。这款四缸机型配套的排气歧管采用四合一汇聚式管路布局，四个进气法兰分别对应直列四缸发动机的各缸排气口位置，法兰面采用菱形安装边设计，每个法兰设置两个对称布置的螺栓过孔，安装时通过排气密封垫片压合在气缸盖排气侧端面，保证各缸排气通道的密封性能，避免高温高压排气泄漏引发的动力损失与周边部件热害。

　　从实际使用场景来看，这类排气歧管多用于小排量自然吸气或低增压直列四缸汽油机、柴油机，适配乘用车、轻型商用车以及小型非道路移动机械的动力单元，工作过程中需要承接各缸排出的800-950℃高温排气，将各缸独立排出的脉冲气流有序汇聚到单一出口端，输送至三元催化器、颗粒捕集器等后处理装置，最终经消声器排出。设计过程中首先要匹配发动机的缸心距参数，四个进气法兰的中心距必须与气缸盖排气口的中心距完全一致，法兰面的平面度公差需要控制在0.1mm以内，避免安装后出现密封间隙；每个进气口的通径需要匹配对应排量机型的排气流量，过小的通径会提升排气背压，降低发动机高转速区间的充气效率，过大的通径则会拖慢排气流速，影响低转速区间的排气脉冲效应，削弱低速扭矩输出。

　　管路走向采用渐变式汇聚设计，从四个进气接口出发，管路以平滑的弧形弯度逐步向主管道收拢，全程避免出现直角弯折或截面突变，减少排气气流的局部阻力损失；各支管的长度设计经过均衡匹配，尽可能缩小各缸排气到达汇聚口的路径差，避免各缸排气脉冲出现相互干涉，减少排气倒流进入相邻气缸的问题，保证各缸的残余废气系数处于合理区间，提升发动机各缸工作的均匀性。主管道出口端采用圆形直段接口，用于对接后续的排气波纹管或催化器入口法兰，出口通径经过流量匹配，能够满足四个气缸同时排气时的峰值流量通过需求，不会在出口段形成节流瓶颈。

　　安装边界方面，四个进气法兰的螺栓孔位置需要与气缸盖的螺纹孔位完全对齐，螺栓的拧紧力矩需要按照密封垫片的材质要求设定，既要保证足够的压紧力实现高温密封，又要避免力矩过大导致法兰变形或螺栓断裂；歧管整体的外形轮廓需要避让发动机舱内的周边部件，包括点火线圈、机油标尺、空调管路以及线束走向，预留足够的热膨胀间隙，因为歧管在冷机与热机状态下的温差超过700℃，金属材料会产生明显的热胀冷缩变形，如果周边间隙不足，热态下会出现部件挤压干涉，引发歧管开裂或周边部件损坏。

　　结构细节上，法兰与管路的连接位置采用圆弧过渡焊接结构，减少应力集中点，提升歧管在反复冷热冲击下的结构疲劳强度，避免长期使用后在焊缝位置出现开裂漏气；法兰的密封面设计有浅型密封纹络，能够在螺栓压紧时更好地贴合密封垫片，填充垫片表面的微观不平度，提升高温下的密封可靠性。这类练习模型还原了量产排气歧管的核心结构特征，建模过程中可以通过参数化调整法兰间距、管路弯度、通径尺寸，快速适配不同缸心距、不同排量的四缸发动机需求，帮助结构设计人员熟悉排气系统的匹配逻辑与建模要点，掌握高温部件的结构设计注意事项。
