单缸立式往复式蒸汽机结构设计

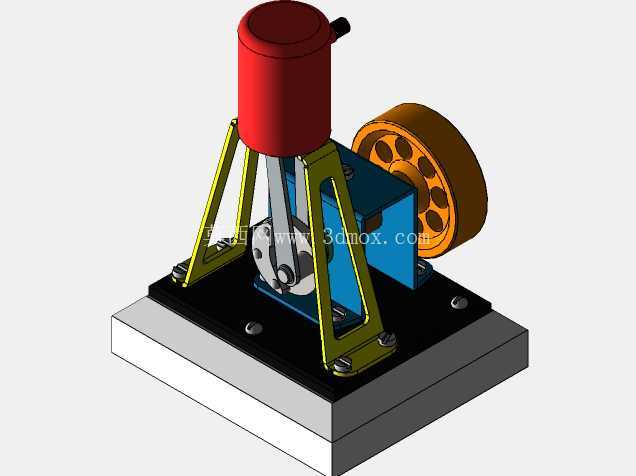

　　这款单缸往复式蒸汽机的三维结构，核心围绕小功率热能转机械能的演示与小型动力输出场景设计，常见于教学实验台架、小型复古动力装置、机械原理展示教具等应用场景，可直观展示外燃式动力设备的能量转换逻辑，也可作为小型低速动力输出单元适配低负载传动需求。从结构布局来看，整体采用立式安装架构，上部圆柱形腔体为蒸汽做功的核心缸体，通过两侧三角支撑结构与中部蓝色安装立板刚性连接，支撑件采用斜向三角构型，在控制整体重量的前提下最大化提升缸体安装的结构刚度，避免活塞往复运动过程中产生的侧向力导致缸体偏移，保障活塞运动的同轴度。

　　缸体下部延伸出的活塞杆通过十字头结构与曲柄连杆组件连接，将活塞的直线往复运动转化为曲轴的旋转运动，曲轴输出端直接与大直径飞轮同轴连接，飞轮采用辐条式镂空结构，既保证了足够的转动惯量来储存动能、平衡曲柄连杆机构的往复惯性力，让输出转速更平稳，也尽可能降低了飞轮自身的重量，减少不必要的转动负载。整套做功与传动组件全部安装在方形金属底座上，底座通过沉头螺栓与下层安装基板固定，下层基板预留了足够的安装孔位边界，可直接固定在实验台架、设备安装面或者展示台面上，安装时需保证底座平面的平面度公差在0.1mm以内，避免曲轴运转时出现卡滞或额外的磨损。

　　设计过程中优先考虑了结构的易装配性，所有支撑件、立板、缸体的连接位置都采用了外露的螺栓连接结构，没有设计复杂的内嵌式装配结构，方便拆解演示内部的曲柄连杆运动逻辑，也便于后期维护时更换密封件、磨损的轴套等易损部件。缸体侧部预留的接口为蒸汽输入口，可适配低压饱和蒸汽输入管路，设计时考虑到教学演示的安全性，整体承压能力按照低压工况设计，避免高压蒸汽带来的安全风险。从安装边界来看，整体结构的重心完全落在下部方形底座的中心区域，飞轮侧的重量通过安装立板的厚度加强来平衡，运转时不会出现明显的侧倾力矩，不需要额外增加配重块即可稳定运行。

　　曲柄连杆的运动行程经过匹配计算，与飞轮的转动惯量参数适配，在额定蒸汽压力输入下可实现稳定的连续运转，不会出现死点卡滞的问题。整套结构没有冗余的装饰性部件，所有外部结构件都承担对应的支撑、连接或者传动功能，三角支撑的角度经过优化，在保证支撑强度的同时给连杆运动预留了足够的摆动空间，避免运动过程中出现结构干涉。安装立板同时承担了曲轴轴承座的安装基准功能，加工时需保证立板上轴承安装孔与缸体安装面的垂直度公差，否则会导致活塞运动时出现偏磨，缩短密封件的使用寿命。底座上的螺栓安装位置采用了沉头设计，螺栓安装后不会突出底座平面，保证底座与安装面完全贴合，避免安装后出现整体倾斜的问题。飞轮的轮缘部分做了加厚处理，尽可能将重量集中在轮缘位置，在相同重量下获得更大的转动惯量，提升运转的平稳性，这种设计思路也和工业领域大型蒸汽机的飞轮设计逻辑一致，只是按照小比例场景做了尺寸缩放。
