半细节AK-47突击步枪结构装配三维数模

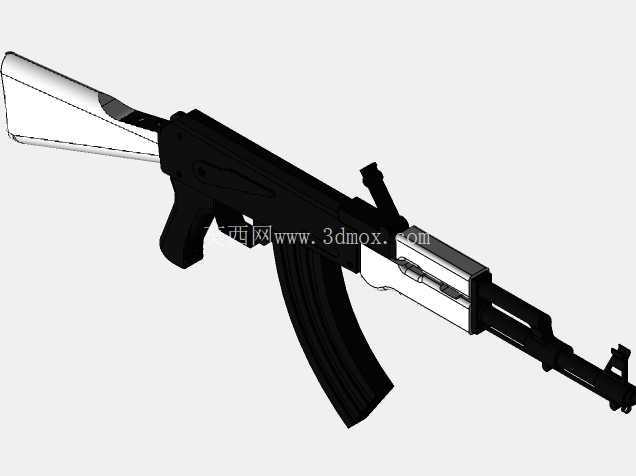

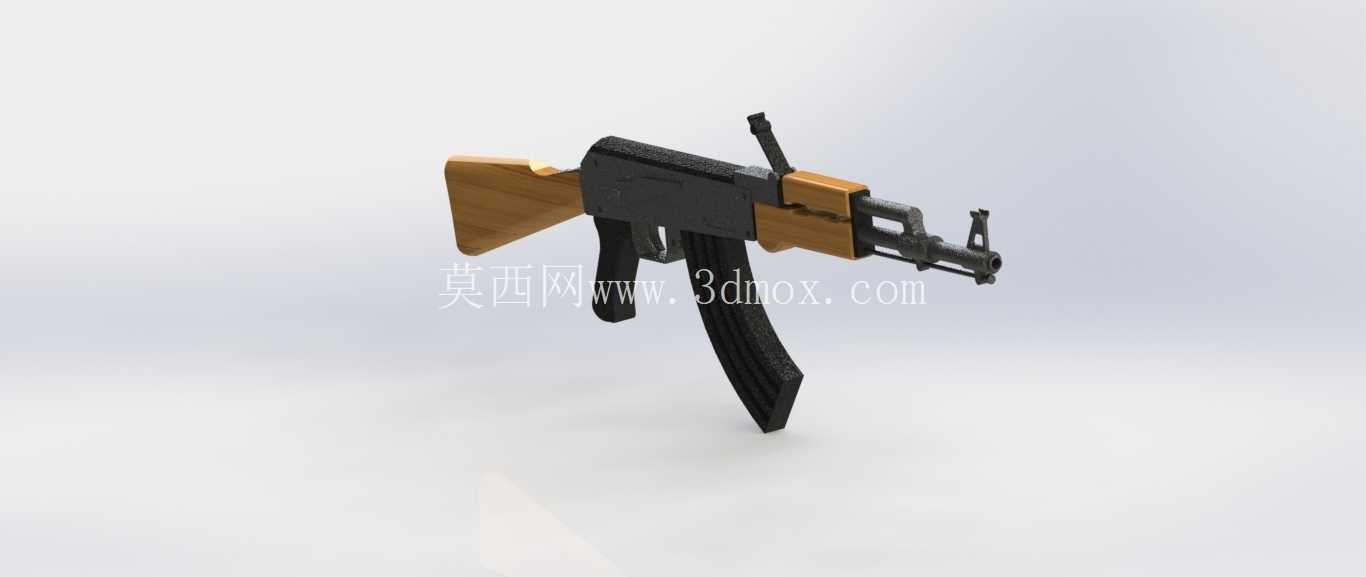

　　这套AK-47装配数模还原了经典突击步枪的核心组件配合关系，建模过程中优先保证各部件的装配干涉校验逻辑，而非单纯追求外观渲染效果。从实际应用场景来看，这类轻武器结构数模多用于国防科普教具开发、战术模拟训练器材的结构验证、影视道具的前期结构打样，也可作为机械结构教学中典型的复杂装配案例，讲解可拆卸式机械结构的公差配合、运动副约束逻辑。

　　数模完整复现了AK系列枪械标志性的长行程活塞导气结构、枪机回转闭锁组件、可拆卸式弧形弹匣、木质固定枪托与护木结构、枪口装置与表尺瞄准组件，各部件之间保留了真实枪械应有的装配间隙，没有出现建模过程中常见的面重叠、零间隙假配合问题。设计思路上遵循了原枪的模块化拆分逻辑，将整枪拆分为机匣组件、枪托组件、护木组件、枪管导气组件、枪机复进组件、弹匣组件六大独立模块，每个模块内部的零件也按照实际装配顺序做了约束分层，方便使用者单独拆解查看单个零件的结构形态，也可直接导入仿真模块做简单的枪机往复运动模拟，验证供弹、退壳动作的运动路径是否存在卡滞点。

　　从外形尺寸与安装边界来看，数模按照原枪1:1比例还原，整枪长度控制在870mm左右，枪管部分长度约415mm，弧形弹匣空载状态下的纵向高度约180mm，安装后弹匣底部距机匣下平面的垂直距离符合原枪的握持人机工程尺寸，护木部分的握持直径、枪托的贴腮高度都还原了原枪的实际尺寸参数，没有出现比例失真问题。各部件的配合公差参考了实际枪械生产的公差带设置，比如机匣与枪托的连接销孔同轴度公差控制在0.02mm以内，枪机框与机匣导轨的配合间隙保留0.1mm的活动余量，保证模拟运动时不会出现结构锁死的情况。

　　在结构细节处理上，数模还原了AK系列枪械标志性的冲压机匣加强筋、木质护木的防滑凹槽、枪口制退器的两侧排气孔、表尺板的分划刻度结构、保险拨片的档位卡槽结构，没有过度简化核心受力部位的结构形态。导气箍与枪管的过盈配合位置、活塞筒与导气箍的插接定位结构、复进簧导杆的尾端固定结构都做了完整建模，没有用贴图或者简化实体代替核心配合结构。对于非核心受力的外观件，比如枪托的木质纹理、握把的防滑纹路，采用了实体建模而非凹凸贴图的方式呈现，保证数模在导出为通用格式后，不会因为贴图丢失出现结构显示异常的问题。

　　从结构设计的合理性角度看，这套数模的装配层级完全遵循实际枪械的拆装顺序，使用者可以按照先拆弹匣、再拆机匣盖、取出复进簧、抽出枪机框、拆下导气管、最后分离枪托与护木的真实拆装流程，在三维环境中完成虚拟拆装操作，各零件的拆装路径没有被其他结构遮挡，符合实际维修场景下的拆装逻辑，不会出现建模时常见的“零件无法单独取出”的逻辑错误。对于需要做结构展示的场景，这套数模可以直接生成爆炸视图，各零件的爆炸方向与实际拆装方向一致，不需要额外调整零件的约束参数。
