CSWP高级配合机械联动演示结构

项目分类:通用机械零部件 发布时间:2025-01-13 ID:893611
  • CSWP高级配合机械联动演示结构
  • CSWP高级配合机械联动演示结构
  • CSWP高级配合机械联动演示结构
  • CSWP高级配合机械联动演示结构
  • CSWP高级配合机械联动演示结构
  • CSWP高级配合机械联动演示结构
  • CSWP高级配合机械联动演示结构
  • CSWP高级配合机械联动演示结构
  • CSWP高级配合机械联动演示结构
  • CSWP高级配合机械联动演示结构

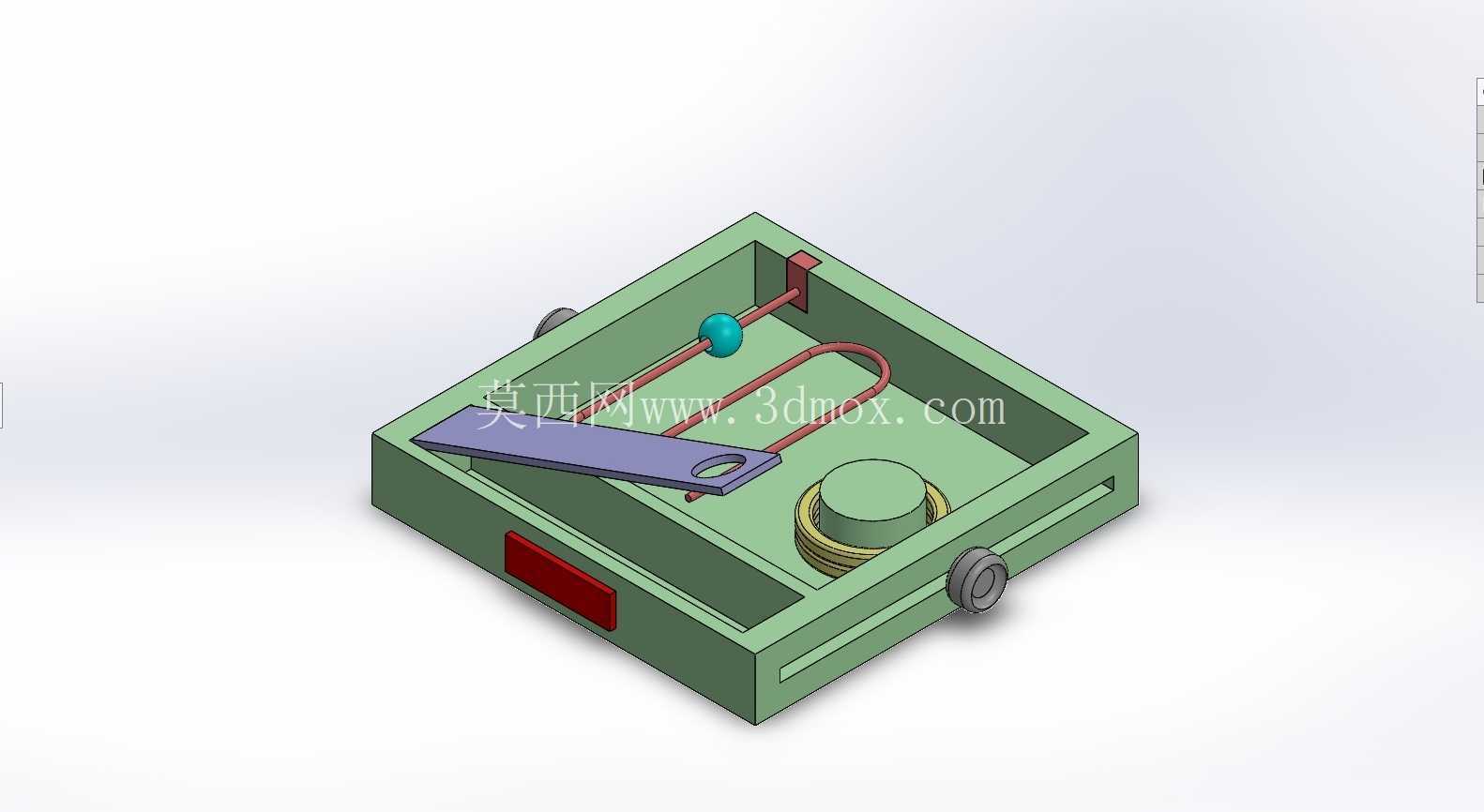

  这套结构是针对机械配合验证场景搭建的实操演示载体,核心作用是还原多类型机械配合在实际装配中的约束逻辑,给结构设计人员提供配合关系校验、运动仿真验证的具象参考,很多工程师在做复杂设备装配前,都会先搭建类似的简化验证结构,提前排查配合过约束、运动干涉、行程冲突这类常见问题,避免在整机装配阶段才发现设计缺陷,造成加工件报废、装配周期延误的损失。

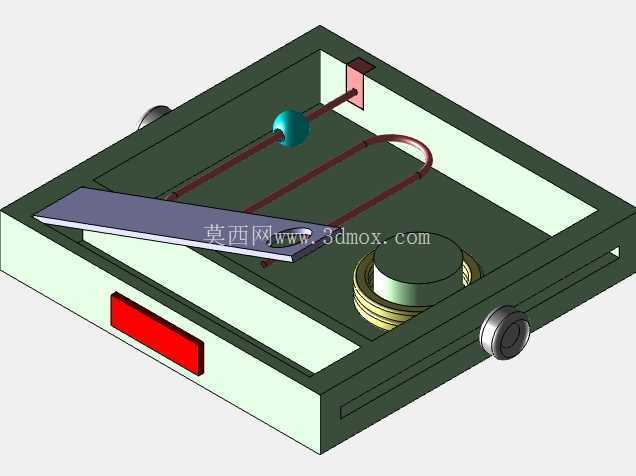

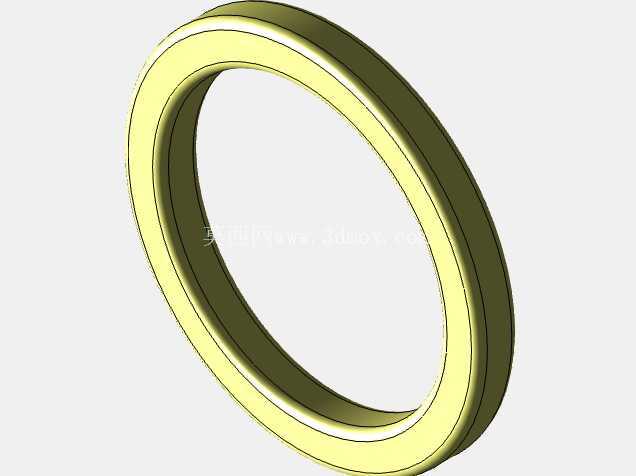

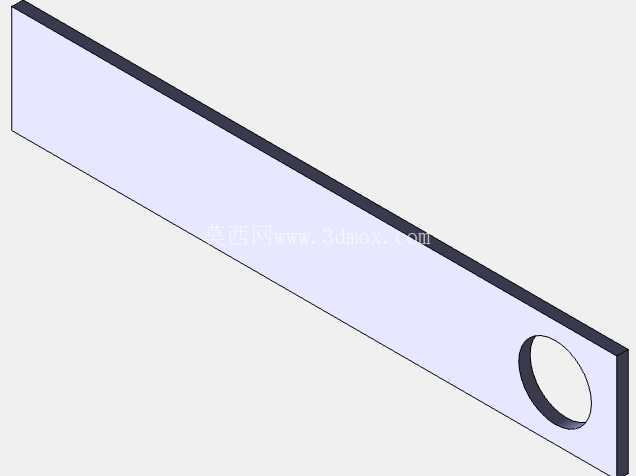

  从实际应用场景来看,这类配合验证结构常出现在非标自动化设备的前期设计环节,比如做小型送料机构、工位切换模组的时候,需要同时用到滑块直线运动、摆杆角度摆动、凸轮顶起动作的复合联动,这套结构就把这几类常见的运动形式整合在同一个开放式腔体内,不需要搭建完整设备就能直观观察不同配合约束下的运动状态。腔体内的紫色摆杆是核心运动输出件,一端通过铰接配合固定在腔体侧壁,可绕铰接轴做0到45度的角度摆动,摆杆上开的长圆孔是和下方圆柱凸台做滑动配合的结构,当摆杆摆动时,长圆孔会约束圆柱凸台的运动轨迹,带动下方带弹簧的圆柱顶杆做上下往复运动,弹簧的作用是给顶杆提供复位力,保证顶杆始终和摆杆下表面贴合,不会出现运动脱开的情况。

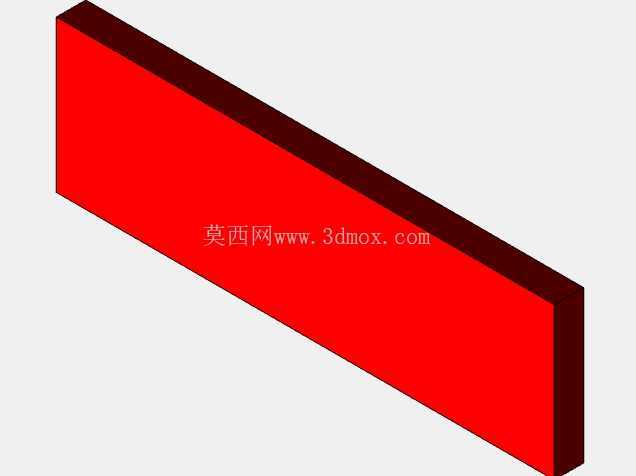

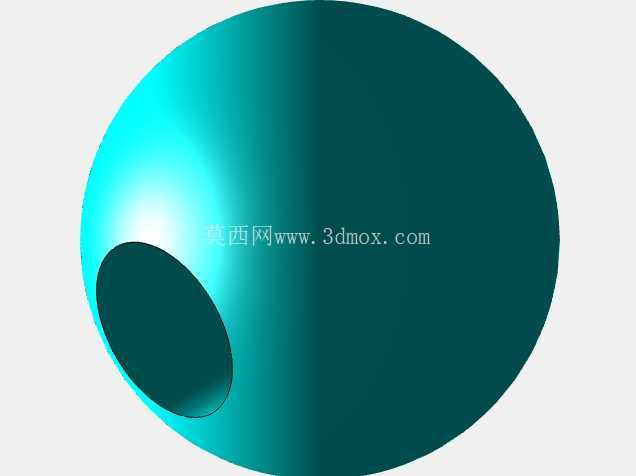

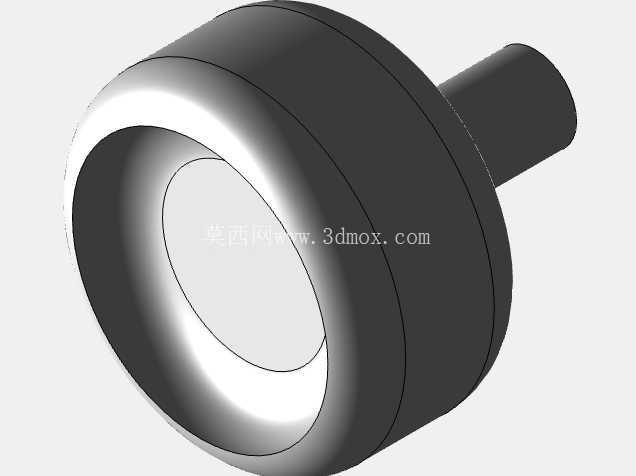

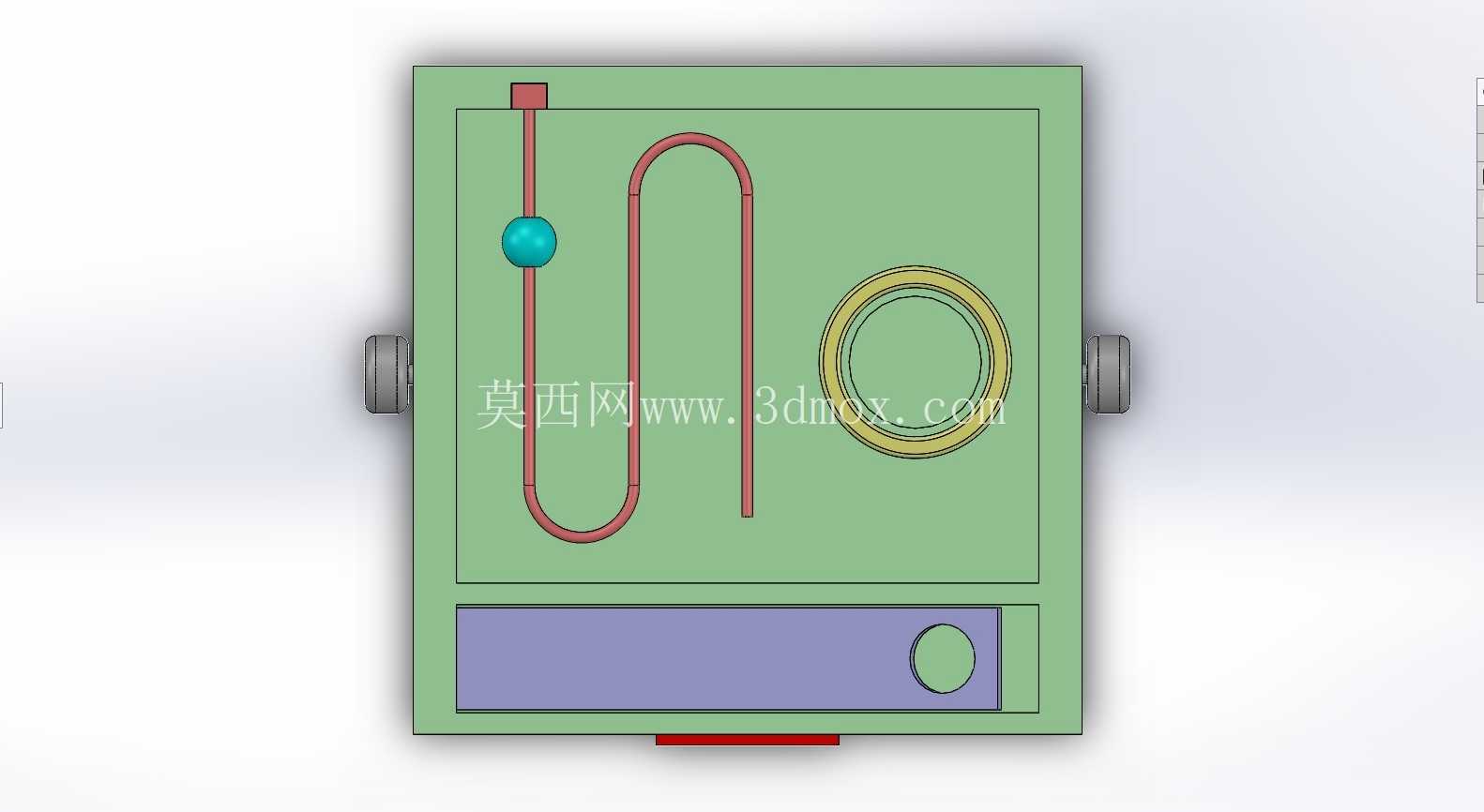

  腔体两侧伸出的轴端是手动驱动的操作位,转动侧轴的时候,会通过内部的连杆带动红色的U型弯杆做直线往复运动,弯杆端部的蓝色小球是行程限位触发件,当弯杆运动到极限位置时,小球会触碰到腔体侧壁的限位凸台,避免运动超程造成零件碰撞。腔体侧壁的红色块状件是行程标识块,用来标记摆杆摆动的两个极限位置,方便设计人员快速确认运动行程是否符合设计预期。

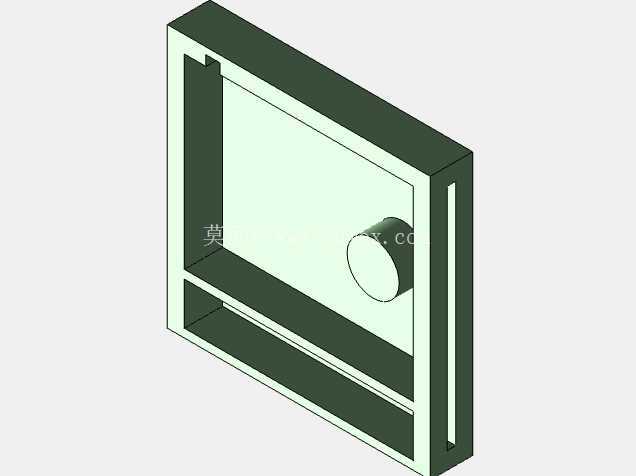

  设计思路上,整个结构采用开放式的盒状腔体作为安装基体,所有运动组件都内置在腔体内部,既可以避免外部杂物干扰运动轨迹,也能让观察者清晰看到每一个零件的配合关系和运动状态。所有配合面都做了简化处理,没有多余的装饰特征,重点突出配合约束的逻辑:比如铰接配合的轴孔间隙控制在0.02mm,既保证转动灵活又不会出现径向窜动;滑动配合的长圆孔和圆柱凸台的间隙控制在0.03mm,避免滑动过程中出现卡滞;弹簧的选型根据顶杆的复位阻力计算,保证顶杆在全行程范围内都能稳定贴合摆杆,不会出现顶起滞后或者回弹过度的问题。

  外形尺寸上,整个腔体采用正方形的安装基准,边长控制在150mm以内,属于小型桌面级验证结构,不需要大的安装空间,可以直接放在设计工位上随时操作观察。安装边界方面,腔体底部是平整的安装面,四个角预留了M4的螺纹安装孔,可以直接固定在实验台架上,也可以加装快速夹钳做临时固定,方便不同场景下的演示和验证。腔体两侧的驱动轴伸出长度控制在10mm,既方便手动转动操作,又不会因为伸出过长造成轴端变形,影响运动传递的精度。

  在实际设计工作中,很多刚接触复杂装配的工程师容易出现配合约束冗余的问题,比如给同一个零件同时添加多个方向的完全约束,导致运动仿真无法正常运行,或者配合约束不足,零件出现多余的自由度,运动轨迹偏离设计预期。这套结构把高级配合里的铰接、滑动、弹簧复位、行程限位这几类常用的配合形式整合在一起,每一个配合都对应实际设备里的常见应用:比如摆杆的铰接配合对应自动化设备里的翻板机构,长圆孔的滑动配合对应送料轨道里的滑块调节结构,弹簧复位的顶杆对应检测工位的顶升定位结构,弯杆的直线驱动对应推拉式的料仓送料结构。通过操作这套结构的运动,设计人员可以直观理解每一类配合的约束特点,掌握不同配合组合使用时的约束逻辑,在后续的整机设计中就能快速选择合适的配合类型,减少装配错误,提高设计效率。另外结构上所有零件的棱边都做了0.5mm的倒角处理,避免操作演示的时候划伤手部,也符合机械设计的安全规范,腔体内部的运动间隙都预留了足够的安全距离,所有运动件在全行程范围内都不会出现干涉,哪怕是快速驱动侧轴,也不会出现零件碰撞卡滞的情况。
