重载摆线传动核心齿盘结构设计

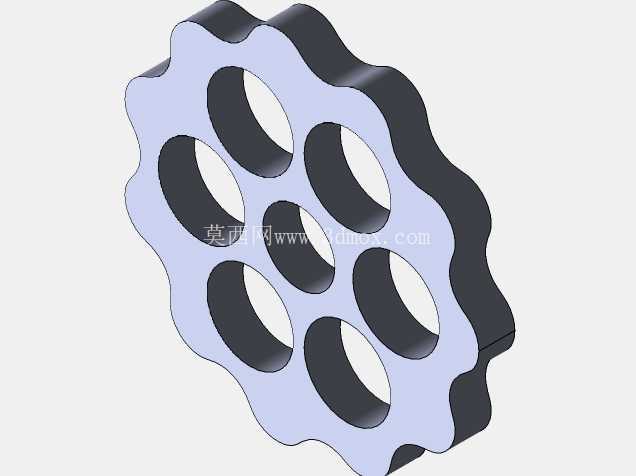

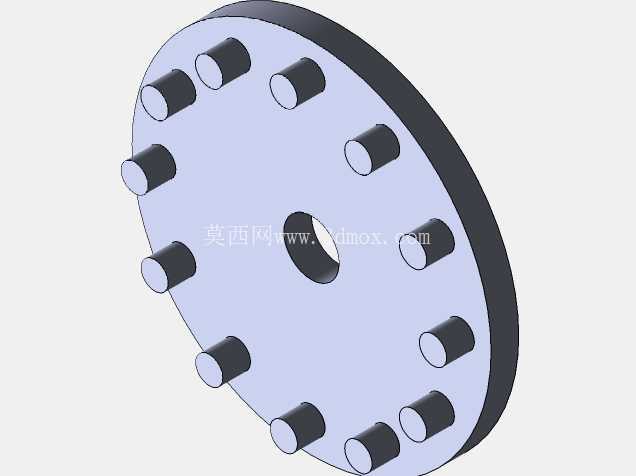

　　齿盘本体上均匀分布的七个镂空通孔，并非单纯的减重设计，在实际装配场景中，这些孔一方面是作为摆线针轮传动的销柱安装位，和输出机构的柱销配合实现扭矩的平稳输出，另一方面在齿轮箱高速运转过程中，这些贯通孔可以带动箱体内的润滑油形成定向流动，带走齿面啮合产生的摩擦热量，同时让润滑油中的微小磨屑可以随油流通过孔隙进入油箱沉淀区，减少磨屑在齿面的研磨磨损。从安装边界来看，这个齿盘的轴向厚度经过严格匹配，适配常规摆线齿轮箱的腔体轴向间隙，装配时不需要额外调整垫片组来补偿轴向窜量，外轮廓的齿形公差控制在微米级，和针齿壳内的针销啮合时间隙均匀，不会出现卡滞或者侧隙过大导致的传动回差。在矿山采掘、重型冶金输送、大型工程机械行走驱动这类对传动扭矩冗余量要求极高的工况里，常规渐开线行星齿轮结构往往会因为齿面接触应力集中、单齿啮合承载占比过高，在持续冲击载荷下出现点蚀、断齿的失效问题，摆线传动结构的核心承载齿盘，就是针对这类重载低转速工况开发的核心传动部件。这个齿盘采用外轮廓摆线齿形设计，和常规圆形外齿圈不同，其外轮廓为连续平滑的波浪形摆线齿，每一段齿廓都经过修形处理，啮合过程中可以同时实现多齿接触，单齿承受的载荷被均匀分散到多个啮合点上，整体承载能力比同模数的渐开线齿轮高出30%以上，完全适配重型设备启停阶段的瞬时冲击载荷。

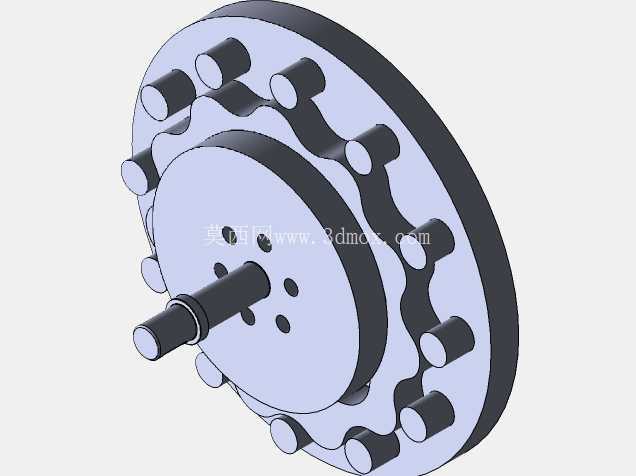

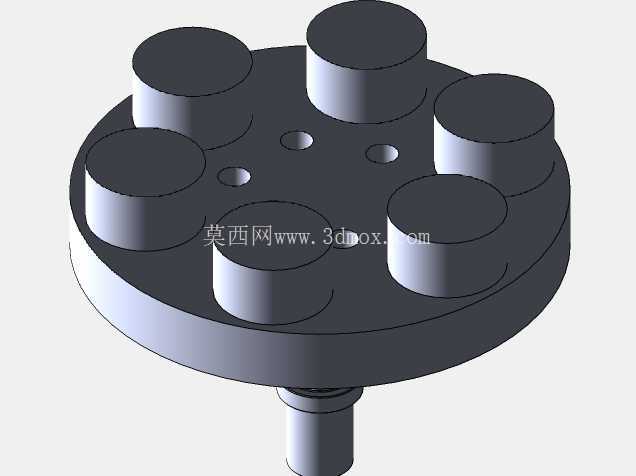

　　设计过程中，齿盘的齿廓曲线没有采用标准摆线的理论参数，而是针对重载工况做了等距修形与移距修形的组合优化，既保证了多齿啮合的接触面积，又预留了合理的润滑间隙，避免热胀冷缩导致的齿面咬合。在实际应用场景中，这类齿盘组成的摆线传动结构，常被用在刮板输送机的驱动端、重型工程机械的回转机构、大型搅拌设备的减速单元里，相比普通齿轮传动，其传动比更大、结构更紧凑，相同输出扭矩下的整体体积可以缩小40%左右，非常适合安装空间受限但承载要求高的设备场景。齿盘的端面加工有严格的平面度要求，装配时和偏心轴承的配合面贴合度达到90%以上，避免运转过程中出现偏载导致的局部磨损过快。镂空孔的位置度公差经过严格校核，和输出销柱配合时间隙均匀，传动过程中不会出现销柱和孔壁的刚性撞击，有效降低了传动过程中的振动与噪音。很多现场维护的工程人员会发现，这类摆线齿盘的失效形式往往不是轮齿断裂，而是长期运转后的齿面轻微磨损，这正是因为多齿啮合的载荷分散设计，让每个齿承受的峰值载荷远低于材料的疲劳极限，只要润滑到位，其使用寿命可以达到普通渐开线齿轮的2-3倍。

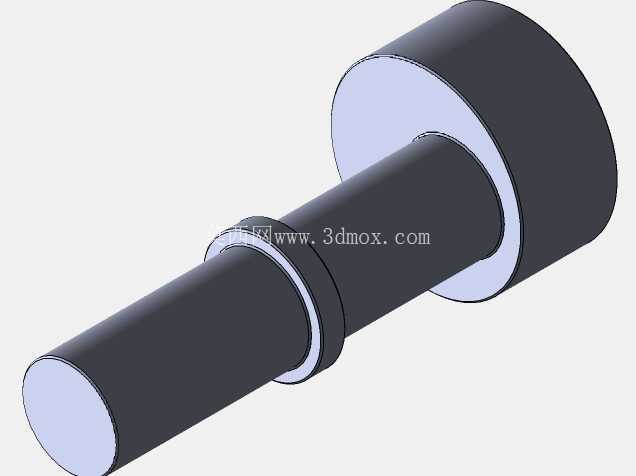

　　在做三维建模的时候，这个齿盘的摆线齿形生成是核心难点，不能直接用圆弧拟合代替真实摆线轨迹，否则加工出来的齿盘会出现啮合干涉，或者实际承载能力达不到设计要求，建模时需要先根据偏心距、针齿半径、针齿分布圆直径这些核心参数生成理论摆线轮廓，再叠加修形量得到最终的加工轮廓，之后通过拉伸切除生成镂空孔，最后对所有棱边做微小的倒角处理，避免装配时锐边划伤密封件或者磕碰针齿表面。从选型适配的角度来说，这个齿盘的尺寸参数可以和同系列的摆线针轮减速机通用互换，不需要修改针齿壳、输出轴、偏心套等周边部件的尺寸，设备维护时可以直接替换原有磨损的齿盘，减少备件的库存种类。

　　在重载工况下，齿盘的材料通常选用高碳铬轴承钢，经过淬火处理后表面硬度达到HRC58-62，芯部保持足够的韧性，既可以承受齿面的接触应力，又能抵抗冲击载荷带来的碎裂风险。很多设计人员在做摆线传动方案的时候，容易忽略齿盘镂空孔的倒角设计，实际上这些孔的边缘如果是锐边，在长期交变载荷作用下会出现应力集中，导致孔边产生微裂纹，最终扩展成整个齿盘的开裂，所以建模阶段就需要在孔的两端加工出合适的圆角，分散孔边的集中应力。另外，齿盘的外齿廓表面粗糙度要求也很高，粗糙度过高会加速润滑油膜的破裂，加剧齿面磨损，所以设计时需要标注合理的粗糙度要求，保证啮合面可以形成稳定的动压润滑油膜。
