螺旋滑动球趣味运动机构结构设计

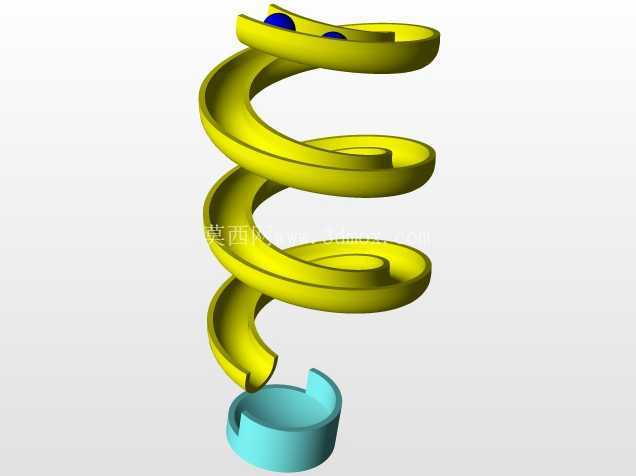

　　这套螺旋滑动球机构的设计初衷，是为机械原理教学、科普展示场景提供直观的运动演示载体，日常也可作为桌面趣味机械摆件，用于展示重力驱动下的物体沿螺旋轨道运动的完整过程，帮助初学者理解重力势能转化、轨道约束、运动轨迹控制的相关机械原理。从结构组成来看，主体采用等螺距螺旋上升的环形轨道设计，轨道截面为适配小球直径的内凹圆弧结构，能够在小球滑动过程中提供持续的侧向约束，避免小球在离心力作用下脱离轨道。轨道起始端设置了两个嵌入式的小球定位槽，可同时容纳两颗演示小球，槽体深度刚好覆盖小球半径的三分之一，既能够保证初始状态下小球不会自行滑落，又能在施加微小初始推力后让小球顺利进入螺旋轨道。

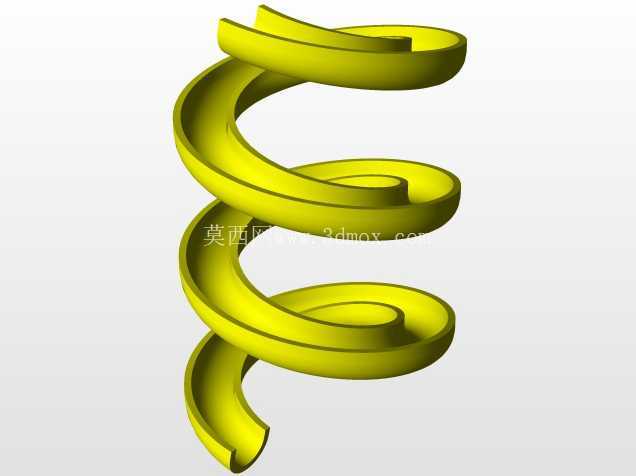

　　轨道末端设置了弧形承接托盘，托盘边缘做了15度的内倾翻边，小球沿螺旋轨道滑到底端后会顺着轨道切线方向进入托盘，不会因为末端速度过快弹出承接区域。设计过程中首先确定了螺旋轨道的升角参数，经过多次运动仿真验证，将轨道升角控制在8度到12度区间内，这个角度区间下小球不会因为升角过大出现加速过快、滚动脱离轨道的问题，也不会因为升角过小出现卡顿、停滞在轨道中段的情况。轨道的截面圆弧半径比演示小球的半径大0.8毫米，预留出足够的滑动间隙，避免加工误差导致小球卡滞，同时间隙量不会过大导致小球在轨道内出现不必要的晃动，影响运动轨迹的稳定性。

　　从安装边界来看，整套机构的整体外轮廓为圆柱形，最大外径不超过120毫米，总高度控制在180毫米以内，底部托盘的直径为140毫米，安装时只需要保证底座水平放置即可，不需要额外的固定连接件，对安装平面的平面度要求不超过0.2毫米每100毫米，普通的桌面、展示台架都可以满足安装要求。轨道的壁厚设计为2毫米，采用一体化建模思路，螺旋轨道与底部承接托盘之间设置了三根均匀分布的细支撑柱，支撑柱直径为3毫米，既能够保证整个螺旋轨道的结构刚度，避免轨道受力变形影响滑动顺畅度，又不会因为支撑结构过多遮挡运动演示的视线。

　　在运动特性上，小球从轨道顶端释放后，会沿着螺旋轨道做复合运动，一方面沿轨道切线方向做滑动加滚动的下行运动，另一方面绕机构中心轴做圆周运动，整个运动过程时长控制在6到8秒，运动节奏平缓，能够清晰展示整个运动过程，适合教学演示时的观察需求。轨道表面的建模过程中做了顺滑的曲率过渡，尤其是螺旋轨道与末端承接托盘的衔接位置，做了相切连续的曲面处理，避免衔接处出现台阶导致小球运动出现顿挫。这套机构除了教学演示用途外，也可以作为自动化生产线中物料排序、输送的简化原理验证模型，通过调整螺旋升角、轨道截面尺寸，可以适配不同尺寸、不同重量的球状物料输送需求，比如小规格的钢珠、塑料粒子的排序输送结构，都可以基于这套螺旋轨道的核心结构做参数调整后落地应用。建模过程中对所有的曲面衔接处都做了圆角处理，轨道内侧的圆角半径为0.5毫米，避免尖锐棱边对小球表面造成磨损，同时也能减少滑动过程中的摩擦阻力，不需要额外添加润滑结构就能保证小球滑动顺畅。整套结构没有复杂的传动零件，不需要外接动力源，完全依靠重力驱动，维护成本极低，只需要定期清理轨道表面的灰尘杂物，就能长期保持稳定的运动演示效果。在结构强度校核上，因为整体受力很小，轨道自身的结构强度完全可以承受小球滑动时的冲击力，即使连续长时间运行，也不会出现轨道变形、连接处松动的问题。
