多铰接式机械连接传动构件结构设计

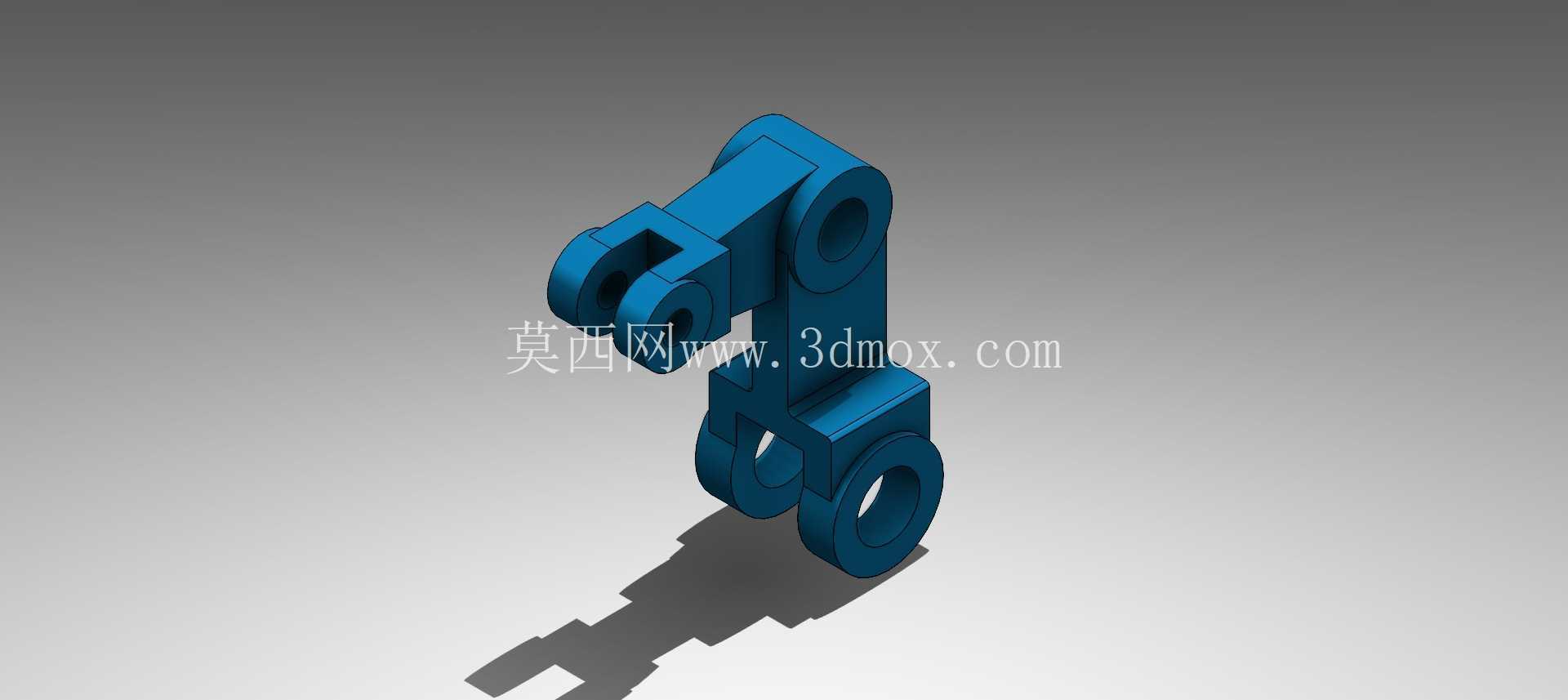

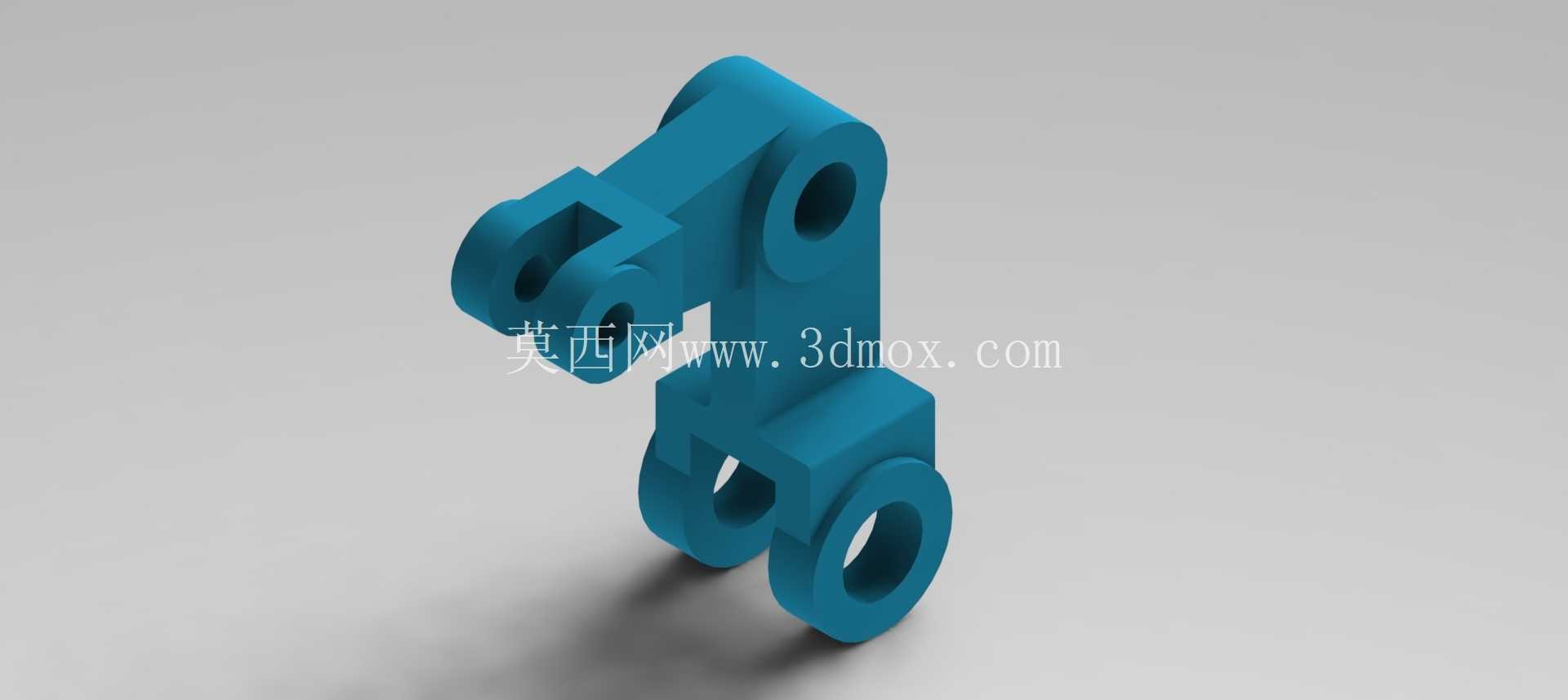

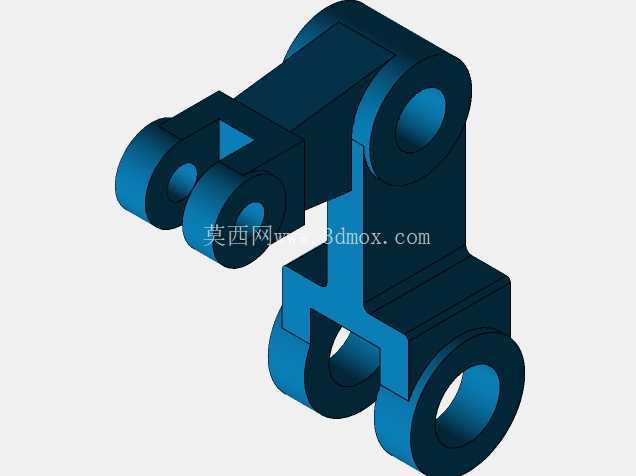

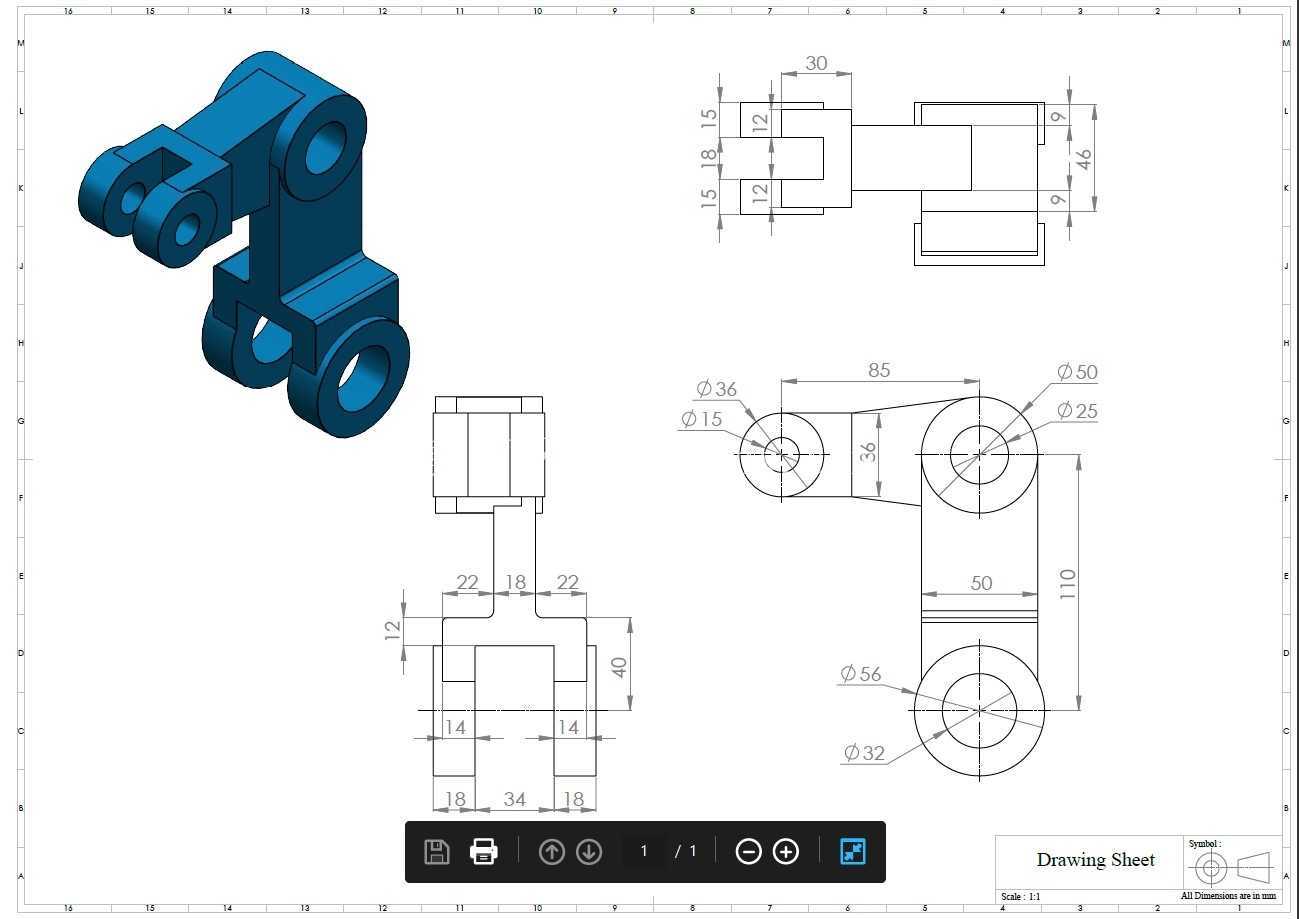

　　这类多铰接连接构件在轻工自动化生产线、小型物料搬运设备、工位辅助工装的连杆传动系统中应用十分广泛，核心作用是在多组联动杆件之间传递往复摆动力，同时补偿不同安装面之间的角度偏差，避免杆件运动过程中出现卡滞、别劲的问题。从结构细节来看，构件主体采用一体化铸造成型后做机加工处理，整体呈立式弯折布局，上部设置单耳铰接孔位，下部设置双耳铰接支座，中部为等截面的支撑臂结构，三个铰接孔的轴线保持平行，孔位内壁预留了衬套安装余量，实际装配时可压入自润滑铜套或者滚针轴承，降低铰接销轴转动时的磨损量，延长构件的整体使用寿命。

　　设计这类构件时，首先要核算的是铰接点的中心距公差，上下两组铰接孔的中心距偏差需要控制在±0.02mm范围内，否则会导致联动机构的运动行程出现偏差，甚至造成相邻杆件运动干涉；其次要关注孔位的端面垂直度，铰接孔的端面需要与孔轴线保持垂直，垂直度公差控制在0.01mm以内，避免销轴装配后出现偏载，导致局部应力集中引发构件断裂。构件的弯折过渡位置全部采用圆角过渡，圆角半径不小于壁厚的1/3，避免应力集中在弯折角位置，在承受交变载荷时出现疲劳裂纹。

　　从安装边界来看，构件上部单耳的厚度与配套联动叉耳的内槽间隙控制在0.1-0.2mm之间，既保证装配时的顺畅度，又能减少运动过程中的横向窜动；下部双耳的内槽宽度与配套连接耳的厚度间隙同样控制在0.15mm以内，双耳外侧的安装面不需要做额外的精加工，仅需要保证孔位同轴度即可。构件整体的壁厚根据承载载荷核算，常规工况下壁厚设置为8-10mm即可满足1kN以内的摆动力传递需求，如果应用在冲击载荷较大的场景，可适当加厚中部支撑臂的壁厚，同时在臂体侧面设置加强筋结构，提升整体抗扭刚度。

　　实际应用中，这类构件常配套圆柱销轴、开口销或者轴用挡圈做轴向固定，销轴与孔位的配合采用间隙配合，配合公差选H8/f7即可，保证转动灵活的同时不会出现过大的晃动量。构件的非配合面可做喷塑或者发黑处理，提升防锈能力，配合面需要做淬火处理，表面硬度达到HRC40-45，提升耐磨性能。在装配调试时，需要先将所有铰接点的销轴预装，手动盘动联动机构检查全程运动是否顺畅，没有卡滞点后再锁紧销轴的固定件，避免装配应力残留在构件内部，导致运行过程中出现异常磨损或者变形。这类构件的结构通用性较强，可通过调整铰接孔中心距、臂体弯折角度适配不同行程的连杆传动需求，不需要重新开模即可快速改型，非常适合非标自动化设备的快速设计迭代场景。
