纸板密码锁收纳盒DIY结构设计

　　这款纸板密码收纳结构的设计初衷，是面向手工DIY爱好者、青少年科创实践场景，提供可通过普通瓦楞纸板裁切组装实现的带锁储物方案，无需金属连接件、紧固件，完全依靠纸板自身的插接、榫卯咬合实现整体结构的稳固与锁止功能，适合作为结构力学启蒙实践、手工创作的参考结构。从实际使用场景来看，这类纸质带锁收纳盒可用于桌面小型私人物品收纳，比如便签、小型文具、个人纪念小物件的存放，也可作为科创教学中的结构演示教具，直观展示转盘密码锁的机械原理、纸板插接结构的受力逻辑，相比塑料或金属材质的同类收纳产品，纸板材质加工门槛极低，仅需美工刀、直尺、胶水即可完成制作，材料获取成本几乎可以忽略，适合非专业加工条件下的自制需求。

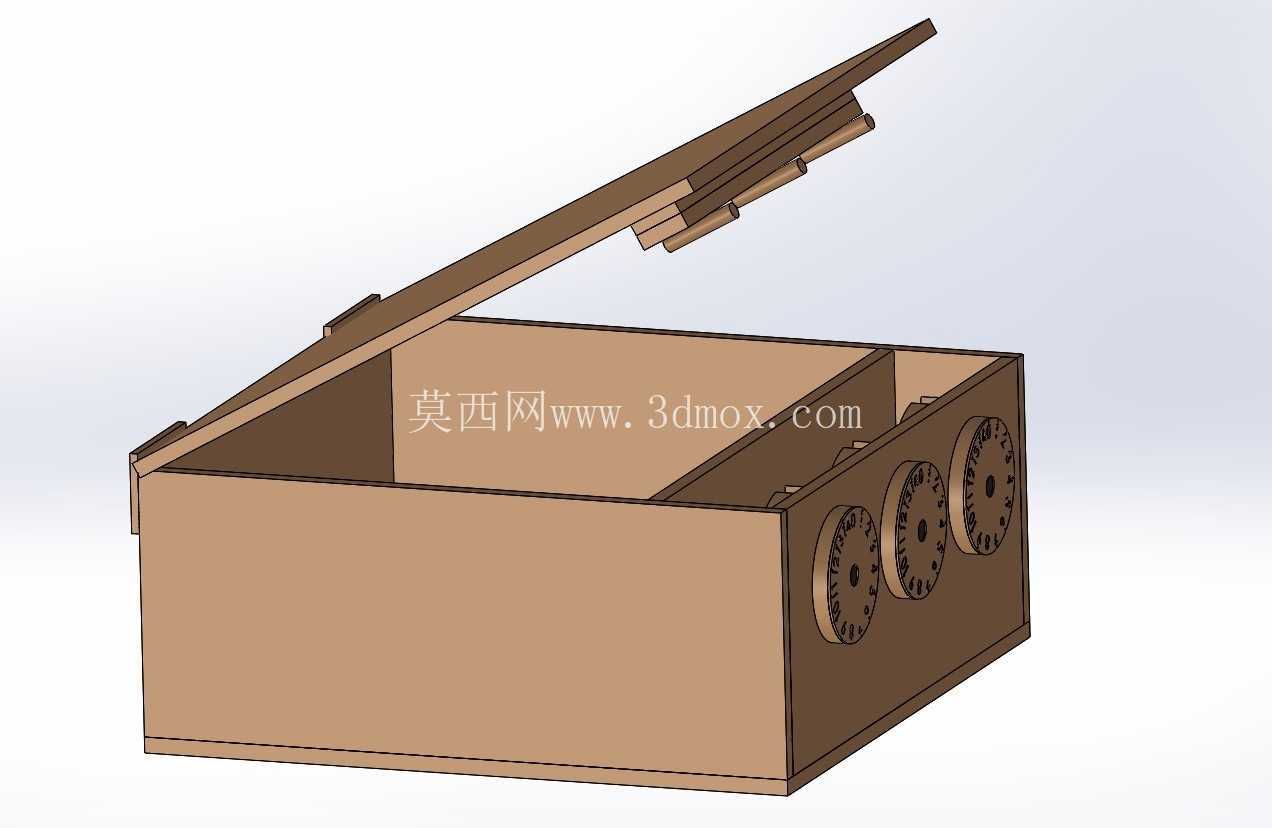

　　结构设计上，整体采用长方体盒身搭配上翻式盒盖的基础构型，盒身内部设置有分隔筋，将内部储物空间划分为两个独立区域，可实现不同类型小物件的分类存放，避免小件物品混杂翻找不便。盒盖与盒身的连接采用一体裁切的弯折铰链结构，依靠纸板自身的弯折韧性实现开合动作，无需额外加装合页类配件，铰链位置预留了多段插接咬合结构，当盒盖完全闭合时，盒盖前端的插舌会伸入盒身正面的锁止腔内部，此时只有三个密码转盘转动到正确的对位位置，插舌才能被释放，实现盒盖的开启，密码错误状态下插舌被转盘后侧的卡位结构挡住，无法向上抬起，实现锁止功能。

　　密码锁部分采用三层同轴转盘结构，每个转盘边缘设置有0-9的数字刻度，转盘后侧对应设置一个缺口位，三个转盘的缺口同时对齐到插舌的解锁位置时，插舌才能顺利抬起完成解锁，每个转盘的转动阻尼依靠纸板之间的摩擦力实现，无需额外加装阻尼结构，转动时的段落感通过转盘侧面的凹凸卡位与盒身的弹片结构配合实现，转动到每个数字位时会有轻微的卡滞反馈，方便使用者盲操作对位。所有部件的连接均采用插舌与插槽的过盈配合设计，插舌位置预留了涂胶位，初次组装时可在插舌表面涂抹少量白胶提升连接强度，日常非频繁拆装的使用场景下，即使不涂胶，依靠纸板之间的摩擦力也能维持整体结构的形态稳定，不会出现散架的问题。

　　从安装与尺寸边界来看，整体结构的外形尺寸可根据使用需求灵活缩放，设计基准尺寸为长200mm、宽120mm、高100mm的盒身，盒盖完全打开时的总高度为220mm，放置在桌面时占用的投影面积与普通A5笔记本相当，不会占用过多桌面空间。组装时不需要预留额外的安装操作空间，所有插接结构均设计为从外侧即可完成装配的形式，不需要在盒身内部进行复杂的粘接操作，组装顺序遵循从内到外的逻辑，先组装盒身内部的分隔筋与锁止腔结构，再安装外侧的密码转盘，最后组装盒盖与铰链结构，整个组装过程熟练后可在40分钟内完成。结构受力方面，盒身侧板采用双层瓦楞纸板贴合的设计，提升侧面的抗挤压能力，正常放置状态下可承受顶部5kg以内的静载荷，满足日常桌面放置物品的承重需求，不会因为顶部放置书本、文具等物品出现盒身塌陷变形的问题。锁止结构的卡位部分做了加厚处理，反复开合测试下不会出现纸板磨损导致的锁止失效问题，正常使用频率下可实现数百次的开合循环，满足日常使用的寿命需求。
