杆端铰接指节接头结构设计

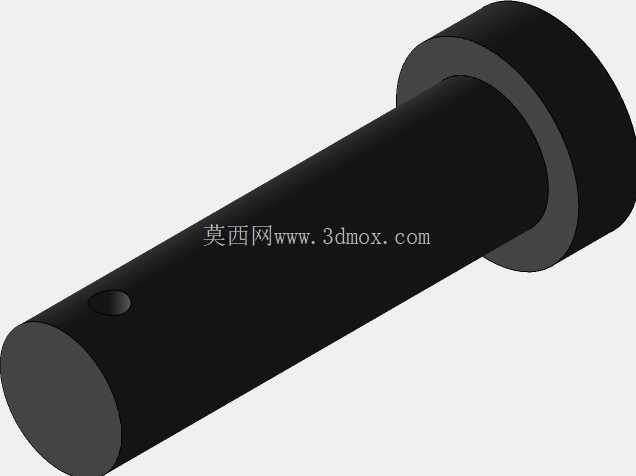

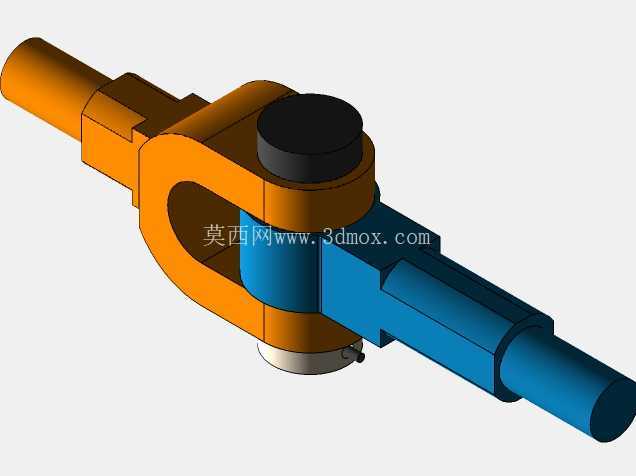

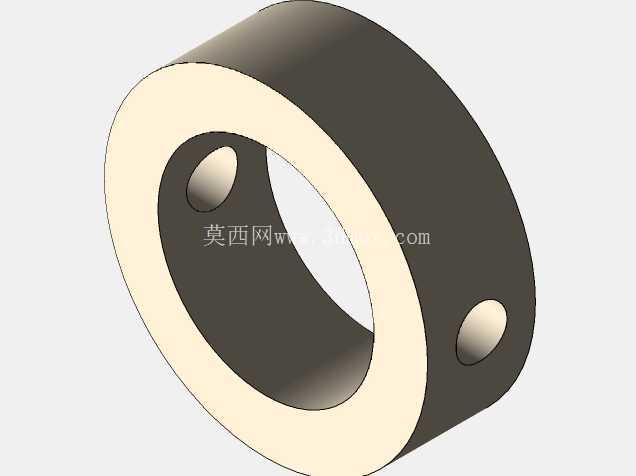

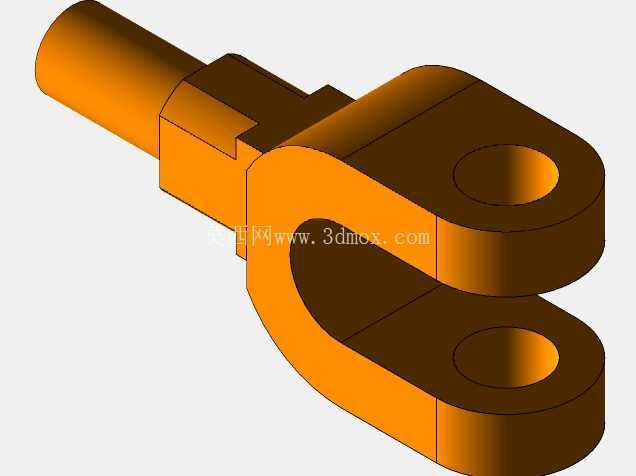

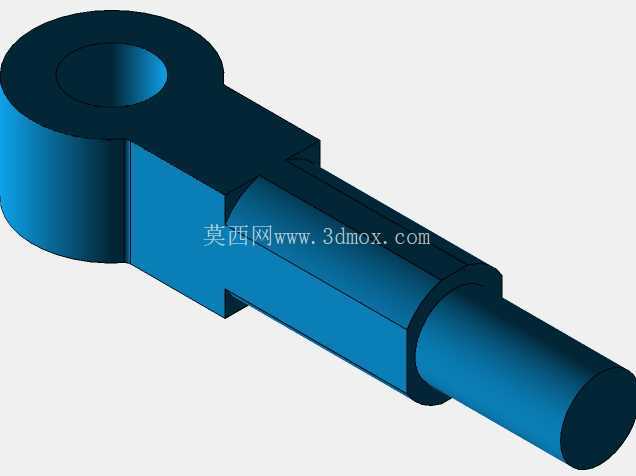

　　这类指节铰接接头常被应用在需要小角度偏摆补偿的拉杆传动场景中，比如工程机械的拉杆联动、索道牵引的张紧杆连接、起重设备的吊索配套连接件，还有部分试验台架的加载杆端连接位置，核心作用是在两根同轴或存在小角度偏斜的受拉杆件之间，实现力矩传递的同时，抵消安装误差或者工作过程中产生的微小角度偏移，避免杆端因为刚性连接出现附加弯曲应力，提前发生疲劳断裂。从结构设计逻辑来看，整个接头采用分体铰接的思路，两端分别设置外伸的杆段，其中一端为带铰接环的叉形结构，另一端为嵌入铰接环内的轴头结构，中间通过圆柱销实现两个部分的铰接配合，销孔位置设置了限位挡圈结构，防止销轴在工作过程中出现轴向窜动脱落，铰接配合面预留了合理的间隙，既保证转动灵活性，又不会因为间隙过大产生冲击载荷。

　　外形尺寸方面，两端杆段根据适配的杆件连接需求设置了统一的外径基准，方便和配套的杆件采用螺纹或者焊接方式连接，铰接环的外径尺寸根据额定拉伸载荷进行强度校核，环体的壁厚满足最大拉伸载荷下的抗拉强度要求，同时铰接位置的销轴直径按照剪切强度进行计算，保证在承受额定拉力同时承受偏摆力矩的时候，销轴不会发生剪切失效。安装边界上，整个接头的总长度适配常规拉杆的连接间距，铰接部分的最大外径不会超出两端杆段的外接圆柱范围太多，避免在安装空间狭窄的位置出现干涉，铰接的转动角度范围覆盖±5°的偏摆量，足以应对大多数安装误差和工作中的变形偏移需求。

　　设计过程中需要重点关注铰接配合面的粗糙度要求，配合面的粗糙度控制在Ra1.6以内，减少转动过程中的磨损，同时在铰接位置预留润滑脂加注的通道，方便定期维护加注润滑脂，降低铰接面的摩擦系数，延长接头的使用寿命。叉形结构的开口宽度和嵌入轴头的宽度采用小间隙配合，保证两个铰接部件在转动过程中不会出现轴向的窜动，同时避免因为配合过紧出现卡滞，无法实现角度补偿的作用。两端的连接段可以根据实际使用场景选择不同的连接形式，比如外螺纹连接、光杆焊接或者内螺纹孔连接，这个模型里采用的是光杆外伸结构，适配焊接连接的场景，焊接的时候需要注意保证两端杆段的同轴度，避免焊接变形导致铰接转动卡滞。

　　在载荷传递路径上，拉力从一端杆段传入，通过叉形结构传递到铰接销轴，再通过销轴传递到另一端的轴头结构，最终传递到另一侧的杆件上，整个传力路径没有应力集中的尖角位置，所有的过渡位置都设置了圆角，减少应力集中系数，提升接头的抗疲劳性能。这类接头和普通的刚性接头相比，最大的优势就是可以补偿两端杆件的角度偏差，在一些机架存在变形、安装定位精度不高的场景下，不会因为强制对中产生附加的内应力，有效提升整个拉杆系统的可靠性，尤其是在承受交变载荷的场景下，微小的角度补偿可以大幅降低杆端的应力幅，延长整个传动系统的疲劳寿命。建模过程中，先绘制两端杆段的回转体轮廓，通过旋转特征生成基础杆体，再对叉形部分进行拉伸切除，形成铰接的开口槽，之后制作铰接销轴和限位端盖，通过装配配合模拟实际的铰接间隙，验证转动过程中是否存在干涉，同时对关键受力位置进行有限元应力校核，确保在额定载荷下最大应力值低于材料的许用应力，安全系数满足行业使用标准。
