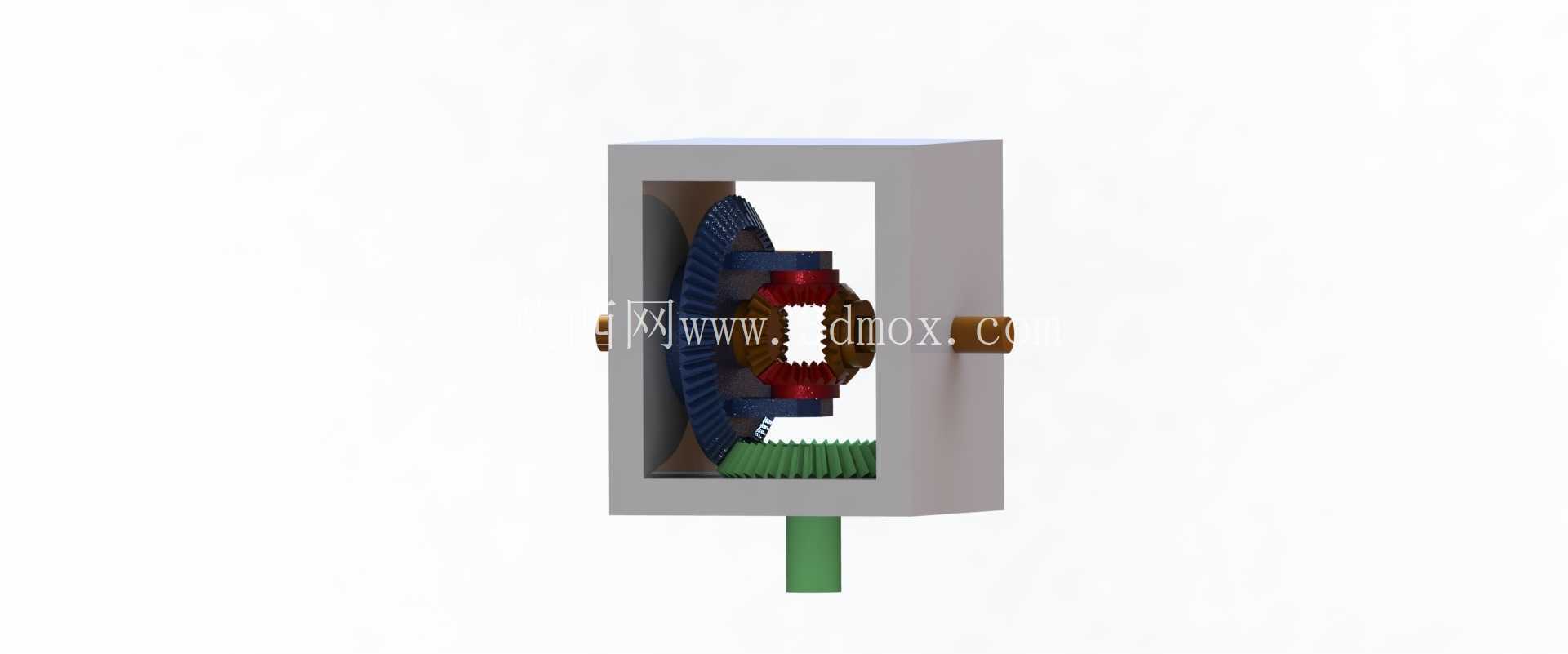

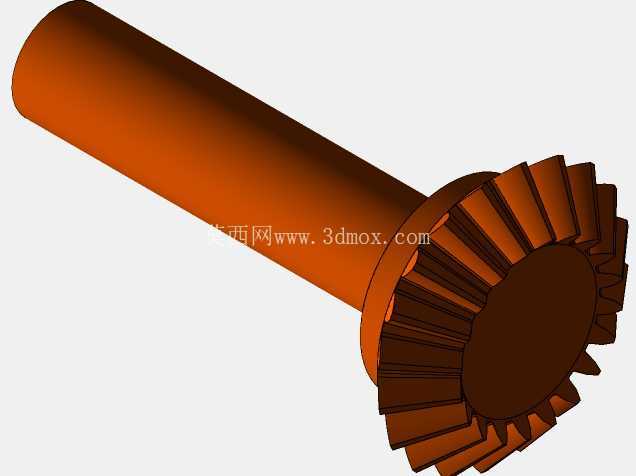

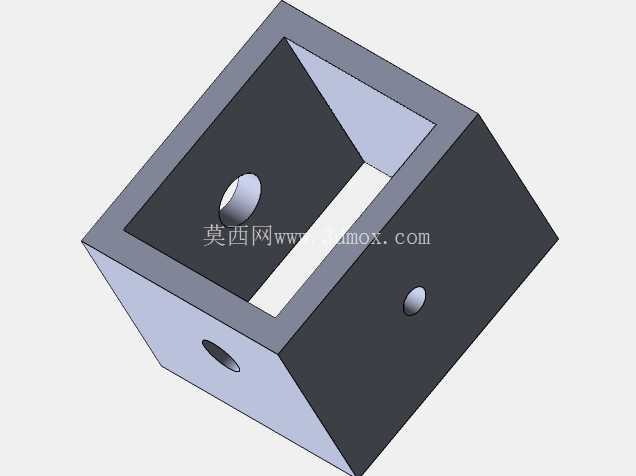

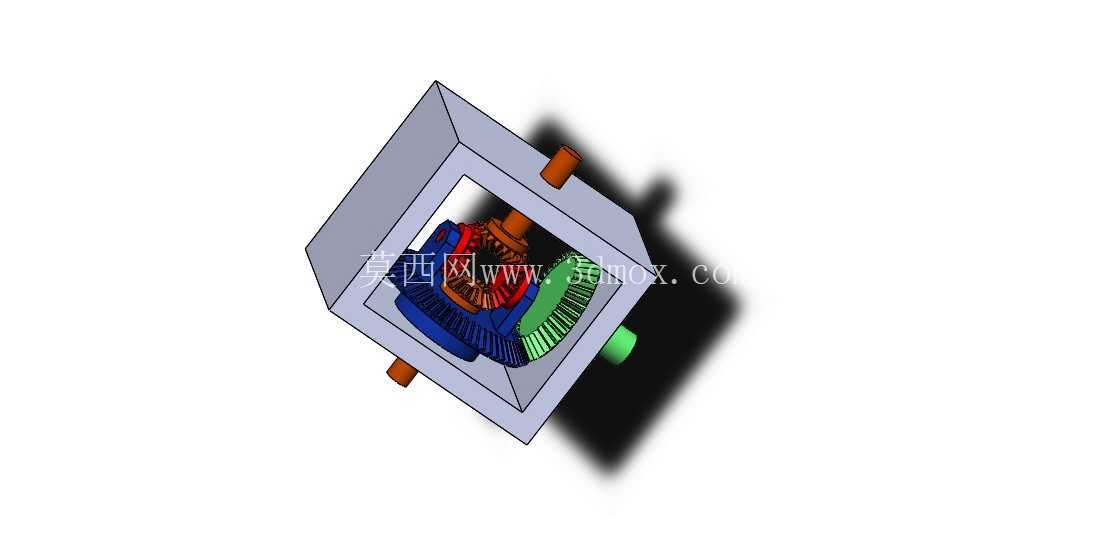

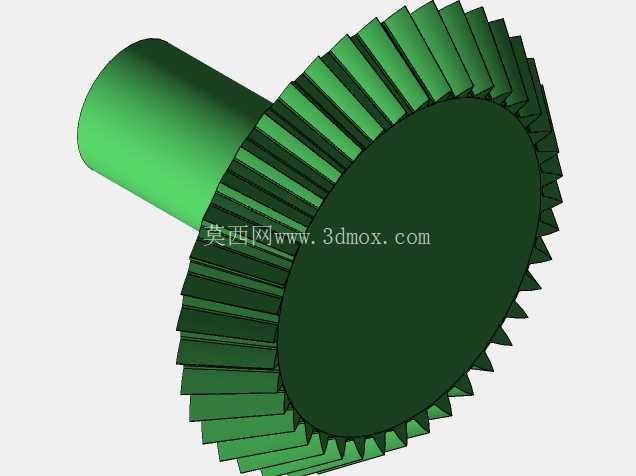

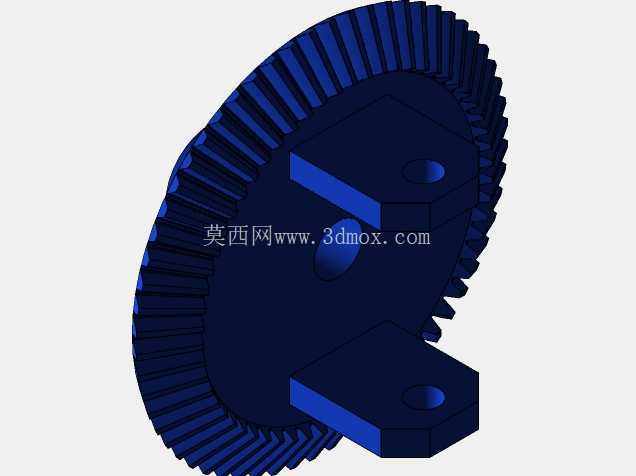

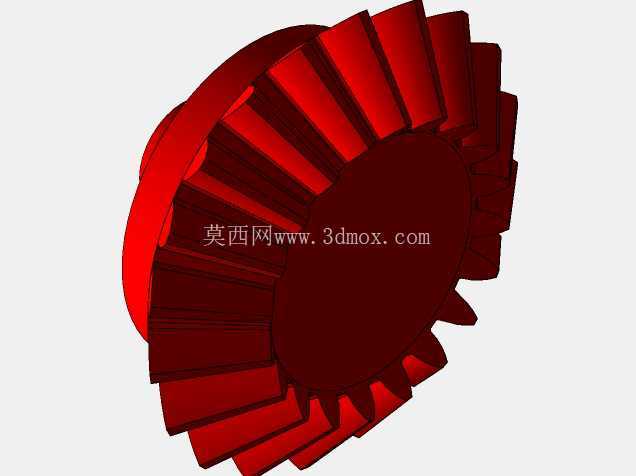

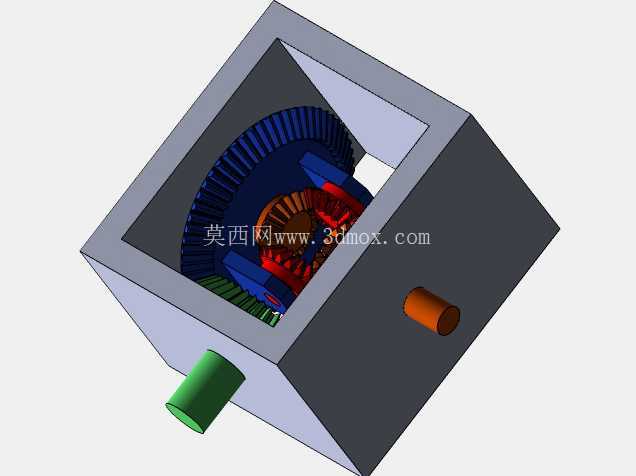

汽车传动系统差速器总成结构展示

　　从结构设计逻辑来看，这套差速器采用对称式圆锥行星齿轮结构，腔体内布置2个十字交叉布置的行星齿轮轴，每个轴上套装1个直齿圆锥行星齿轮，行星齿轮同时与两侧的半轴齿轮保持常啮合状态，所有齿轮的啮合侧隙控制在0.15-0.3mm区间，既可以保证传动过程中无卡滞，也能避免侧隙过大带来的传动冲击、换向异响问题。实际装车场景中，差速器壳体的外部会预留主减齿轮的安装定位止口，止口端面与半轴轴线的垂直度公差不低于7级精度，否则主减齿轮运转时会出现偏载，大幅缩短齿轮副的使用寿命。腔体内部的行星齿轮背面设计有球面耐磨垫片，半轴齿轮背面也配有平面止推垫片，这些垫片的厚度选择需要匹配齿轮啮合的接触印痕，装配时需要在齿轮啮合面、垫片接触面涂抹极压锂基脂，保证初期运转的润滑条件，避免干磨烧蚀。很多维修场景中遇到的差速器异响问题，大多是因为垫片磨损后齿轮啮合间隙变大，或者行星齿轮轴与壳体配合孔磨损松旷导致的，设计阶段就需要在壳体上对应行星齿轮轴的位置布置锁紧销孔，避免轴在腔体内转动磨损配合面。从动力传递路径来看，发动机输出的扭矩经过变速箱、传动轴传递到主减速器从动齿轮，带动差速器壳体整体旋转，此时十字轴随壳体一同公转，带动行星齿轮产生公转趋势，当车辆直线行驶时，两侧驱动轮受到的行驶阻力一致，行星齿轮不会产生自转，两侧半轴齿轮转速与壳体转速保持一致，扭矩平均分配给左右两个半轴；当车辆转弯时，内侧车轮的行驶阻力大于外侧车轮，行星齿轮在公转的同时会绕十字轴产生自转，吸收两侧车轮的转速差，既保证动力持续输出到两侧车轮，又允许两侧车轮以不同转速滚动，避免轮胎滑动摩擦。在乘用车辆、商用载货车辆的底盘传动链路中，差速器总成是衔接主减速器与两侧驱动轮的核心传动部件，日常行驶过程中遇到的转弯、坑洼路面通过、左右轮附着系数不一致等工况，都需要依靠这套结构实现两侧驱动轮的转速差适配，避免轮胎拖滑磨损、传动部件过载扭损的问题。很多刚接触底盘结构设计的工程师容易忽略差速器的安装边界约束，这套总成的壳体采用分体式铸钢腔体结构，输入轴端通过法兰与主减速器从动齿轮刚性连接，输出端的两个半轴轴伸同轴度公差需要控制在0.02mm以内，才能保证半轴运转过程中无偏磨、异响问题。

　　这套结构的外形尺寸需要匹配后桥主减腔体的安装空间，壳体的最大外圆直径需要小于主减腔体的内径，预留至少10mm的间隙用于储存齿轮油，同时保证运转过程中壳体不会与腔体内部产生运动干涉。输入轴的伸出长度需要匹配主减主动齿轮的啮合位置，保证主减齿轮副的接触印痕落在齿面中部，避免偏载打齿。半轴齿轮的内花键参数需要与匹配车型的半轴花键完全一致，花键的配合精度选择H7/h6，保证扭矩传递过程中无冲击松旷。在三维建模过程中，需要重点验证行星齿轮的运动干涉情况，模拟最大转速差工况下行星齿轮与壳体、十字轴的相对位置，确认全行程内无部件碰撞；同时需要校核齿轮的重合度，保证直齿圆锥齿轮的重合度不小于1.2，避免传动过程中出现断续啮合的冲击问题。

　　对于越野车型或者重载载货车型的差速器设计，还会在这套基础结构上增加差速锁机构，当一侧车轮打滑时锁止差速器，让两侧半轴刚性连接，把扭矩传递到有附着力的车轮上，但常规的乘用车辆大多采用这种开放式差速器结构，依靠行星齿轮的自转特性实现差速功能，结构简单可靠，维护成本低。实际装配过程中，差速器壳体的合箱螺栓需要按照规定扭矩对角拧紧，拧紧后需要手动转动半轴齿轮，确认转动灵活无卡滞，同时测量齿轮啮合的预紧力矩，保证预紧力符合设计要求，避免运转过程中齿轮窜动。腔体内的齿轮油加注量需要覆盖行星齿轮与半轴齿轮的啮合位置，保证运转过程中齿轮能够得到充分润滑，带走啮合产生的热量，降低齿轮磨损速率。

　　很多新手建模时容易忽略垫片的存在，直接让齿轮背面与壳体硬接触，实际生产中这种结构会在短时间内磨坏壳体端面，导致齿轮啮合间隙快速变大，出现异响甚至打齿问题，因此垫片的建模与参数选择也是差速器设计中不可忽视的细节。另外，十字轴与行星齿轮内孔的配合间隙需要控制在0.05-0.1mm之间，间隙过大会导致行星齿轮运转偏摆，间隙过小会导致行星齿轮转动卡滞，无法正常实现差速功能。差速器总成的动平衡精度需要达到G6.3级，因为壳体随主减齿轮一同高速旋转，不平衡量过大会导致后桥振动，传递到车身上产生明显的共振噪音，影响驾乘舒适性。
