机用手动夹紧虎钳结构设计方案

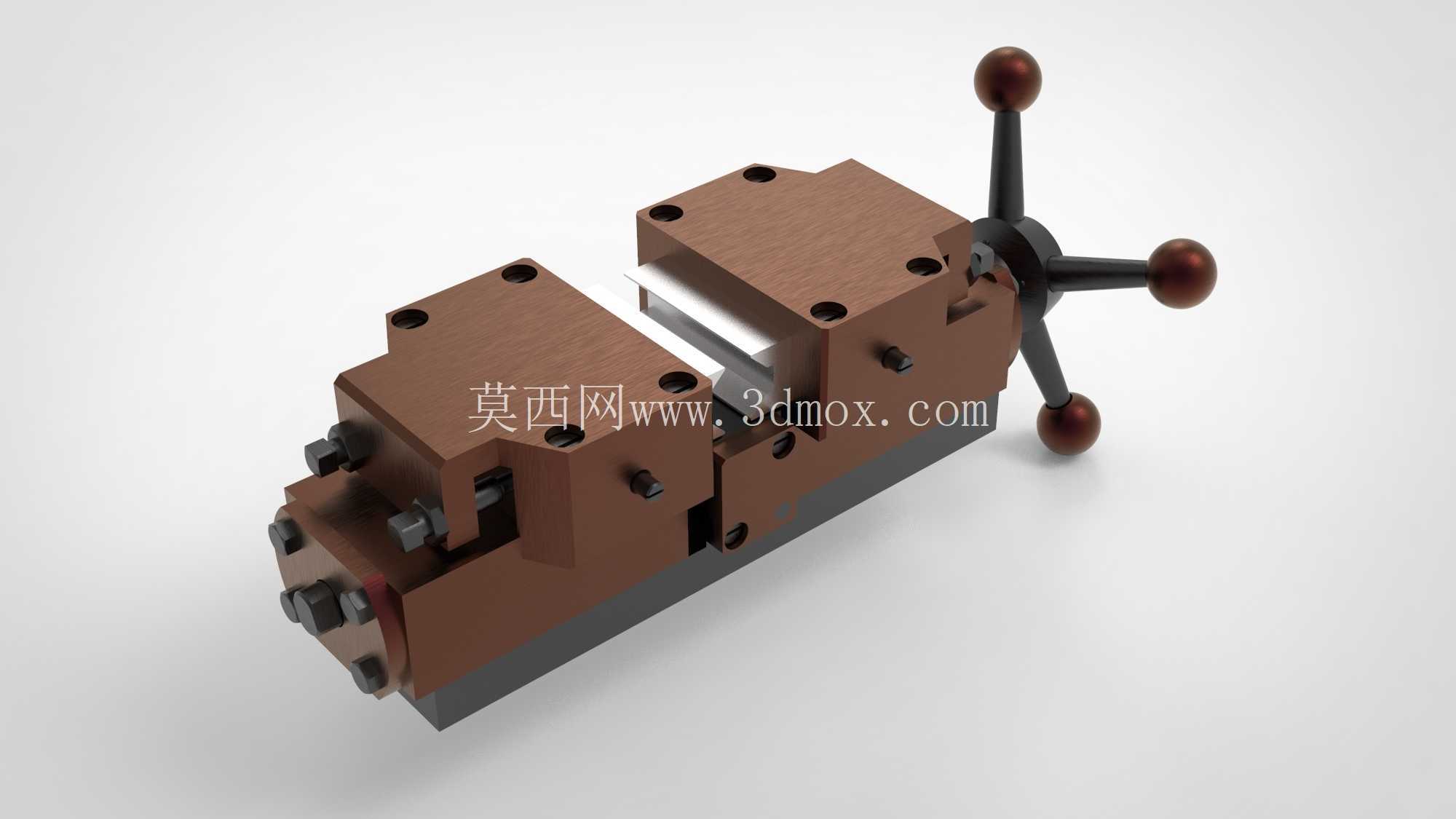

　　在常规机加工、钳工装配、小批量零件修配场景中，手动虎钳是工位上最基础也最高频的工装夹具，这类夹具不需要外接气源、液压动力源，完全依靠手动操作即可完成工件的夹紧与松脱，适配钻床、铣床、钳工台等多种安装基面，是小批量生产、实训教学、设备维修场景里不可或缺的工装部件。这款虎钳采用整体式铸铁基座作为承载主体，固定钳身与活动钳身的配合面采用矩形导轨导向结构，导向间隙可通过侧部的锁紧螺钉进行微调，避免长期使用后出现钳口偏移、夹紧晃动的问题，导轨面的接触长度覆盖钳身总行程的70%以上，即使夹紧偏心工件时，也能保证活动钳身不会出现翘头、偏斜的情况，保证装夹定位精度。

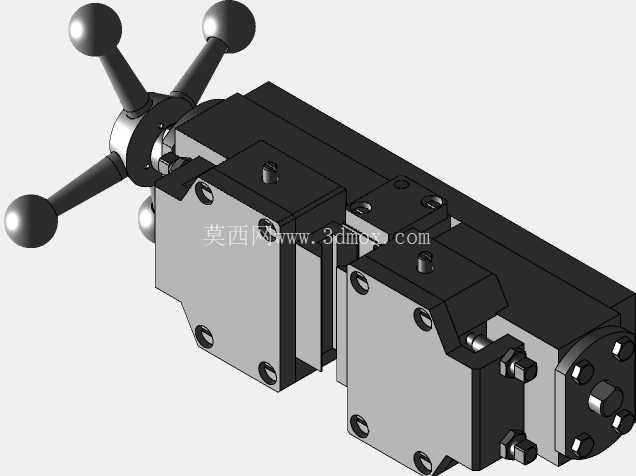

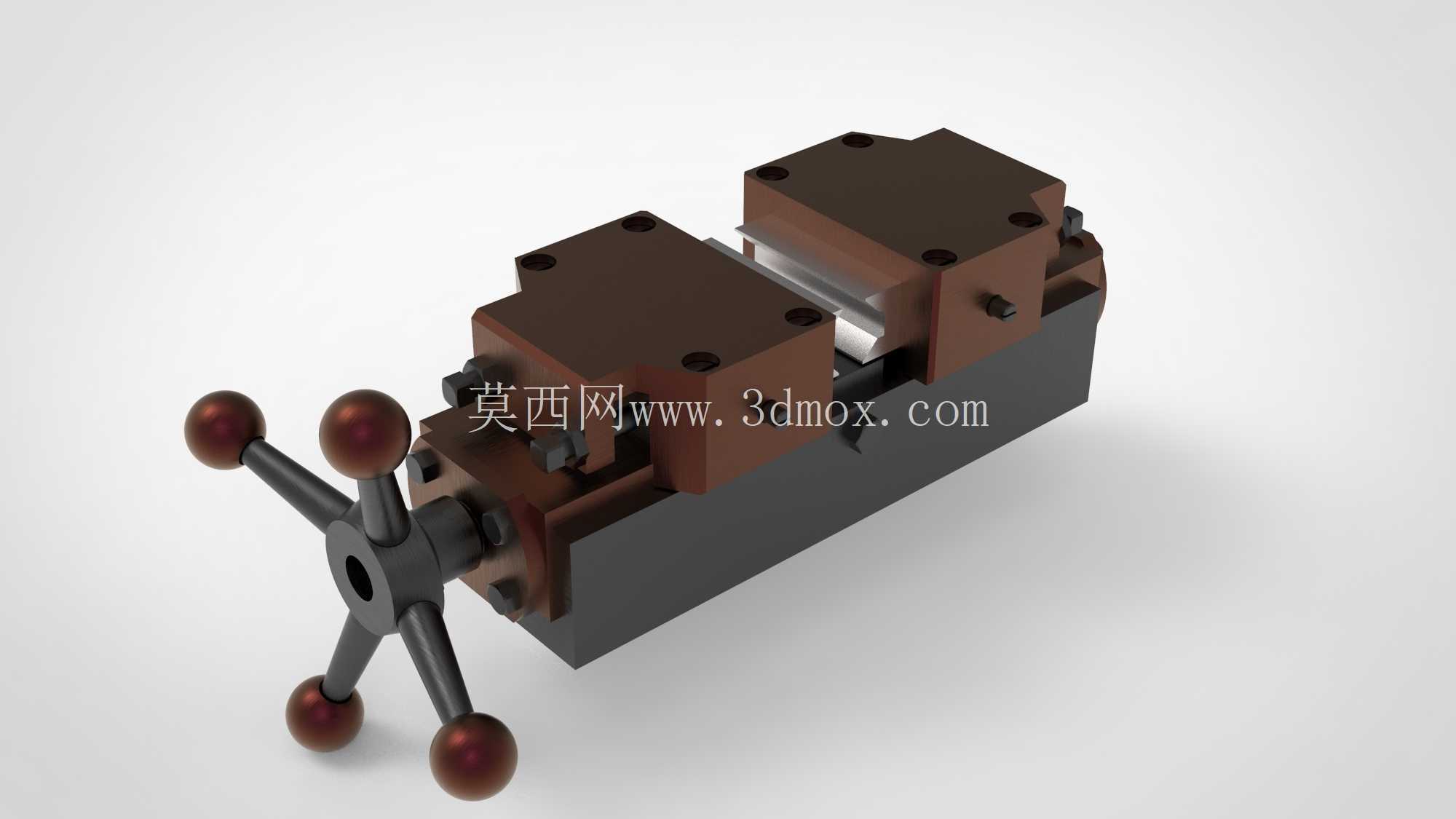

　　操作端采用十字形球头手柄设计，四个操作球头均匀分布在手柄杆端部，操作人员在不同站位都能找到合适的施力点，转动丝杠时不需要大幅度调整身体位置，手柄球头采用圆弧过渡，没有尖锐棱角，长时间操作也不会出现硌手的问题。丝杠传动采用梯形螺纹副，具备自锁特性，当夹紧力达到操作阈值后，即使受到加工过程中的振动冲击，钳身也不会出现自行松脱的情况，不需要额外增加锁紧机构来防松，简化了整体结构的同时提升了使用可靠性。钳口部分采用可更换式设计，钳口板通过内六角螺钉固定在钳身安装面上，当钳口齿形磨损、出现磕碰损伤时，只需要更换对应规格的钳口板即可，不需要整体报废钳身，降低了长期使用的维护成本；钳口工作面加工有交叉网纹齿，夹紧毛坯件时可以增大接触摩擦力，避免工件在钻削、铣削受力时出现滑移，若装夹精加工表面工件，也可以更换为光面或者带软质垫层的钳口板，避免夹伤工件已加工表面。

　　从安装边界来看，这款虎钳的基座底部设计有标准的安装槽，可直接适配铣床工作台、钳工台的T型槽安装尺寸，通过T型螺栓即可完成快速固定，不需要额外制作过渡安装板；整体外形尺寸适配常规中小型加工工位的安装空间，钳身最大开口量覆盖常规小型零件的装夹需求，既可以装夹方形、矩形的规则零件，也可以通过搭配角度垫铁、V型块等辅助工装，完成轴类、异形零件的装夹定位。设计过程中重点考虑了受力传递路径，夹紧时的作用力从手柄传递到梯形丝杠，再通过丝杠螺母传递到活动钳身，最终作用在工件与固定钳身之间，整个受力路径上的部件都做了等强度设计，基座的壁厚、丝杠的直径、钳口的连接强度都经过受力校核，在满行程夹紧时，各部件的变形量都控制在工装精度允许的范围内，不会因为夹紧力过大导致钳身变形、丝杠弯曲的问题。

　　在实际使用场景中，这类虎钳除了常规的机加工装夹，还可以用于小批量零件的装配定位、工件去毛刺时的夹持、实训教学中的工装演示，因为不需要外接动力，在没有气源、电源的维修现场也可以正常使用，整体结构没有复杂的液压、气动元件，日常维护只需要定期在导轨面、丝杠螺纹处涂抹润滑脂，即可保证长期顺畅使用，故障率远低于动力驱动的夹具产品。钳身的外露紧固件都采用内六角沉头设计，不会在钳身表面形成突出的磕碰点，工件装夹、取放时不会被突出的螺钉刮伤，也避免了加工过程中切屑堆积在螺钉头缝隙里难以清理的问题；基座底部设计有排屑缺口，加工产生的金属切屑可以顺着缺口从钳身底部排出，不会堆积在导轨缝隙里导致活动钳身卡滞，日常清理只需要用毛刷扫过钳身表面即可，不需要拆解部件清理内部积屑。
