滚花手柄式精密手动夹持手虎钳结构

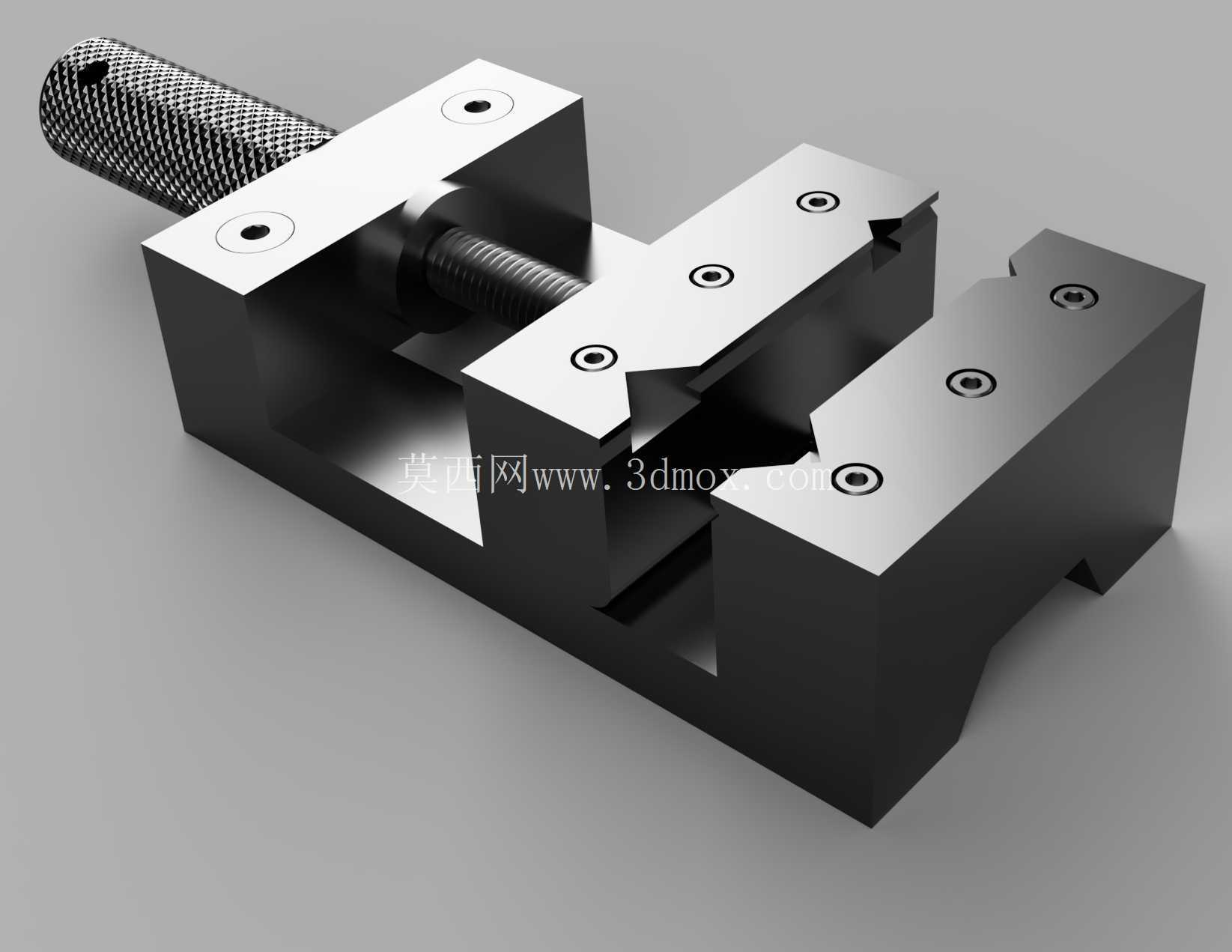

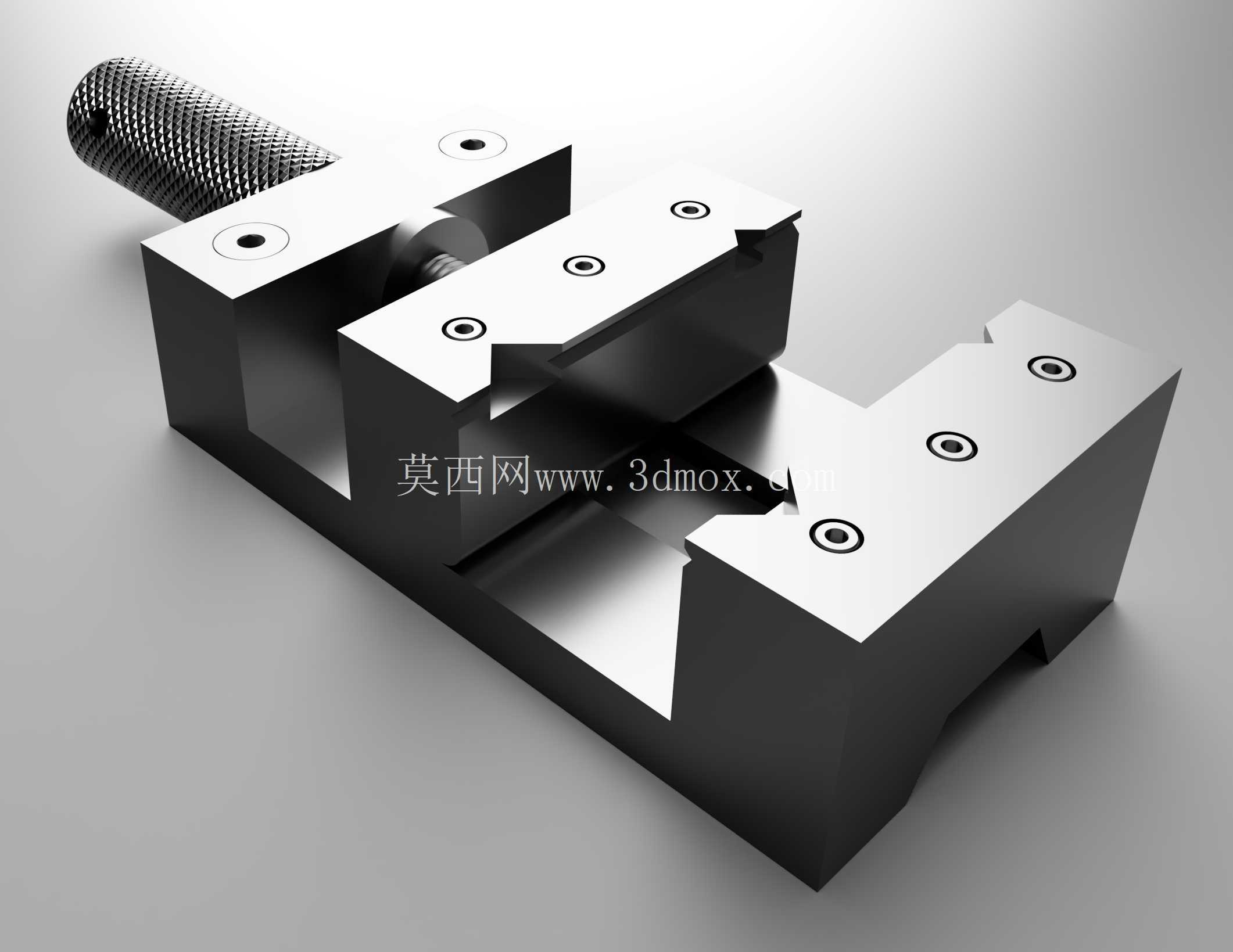

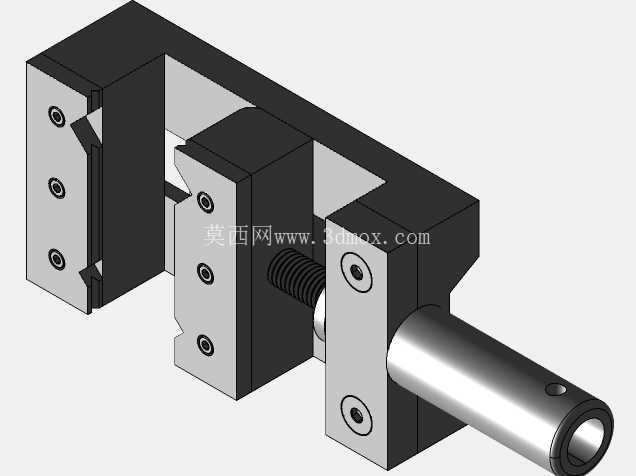

　　这款手动夹持工具的设计，核心围绕小尺寸工件的精密装夹需求展开，在实际生产场景中，常被用于小型零件的钻孔、打磨、修配、尺寸测量等工序的工件固定，尤其适配电子元器件、小型机械零件、首饰加工件等常规台钳无法灵活适配的小规格工件装夹，也可作为精密装配工位的临时固定工装，弥补大型台钳夹持行程冗余、操作力度过大易损伤薄壁小工件的不足。从结构设计逻辑来看，整体采用分体式钳身搭配丝杆进给的传动方案，固定钳身与活动钳块的导向接触面做了平整化处理，保证活动钳块进给过程中无径向窜动，夹持面的平行度公差控制在小尺寸装夹的合理范围内，避免工件装夹后出现倾斜、夹持力不均导致的加工偏移问题。

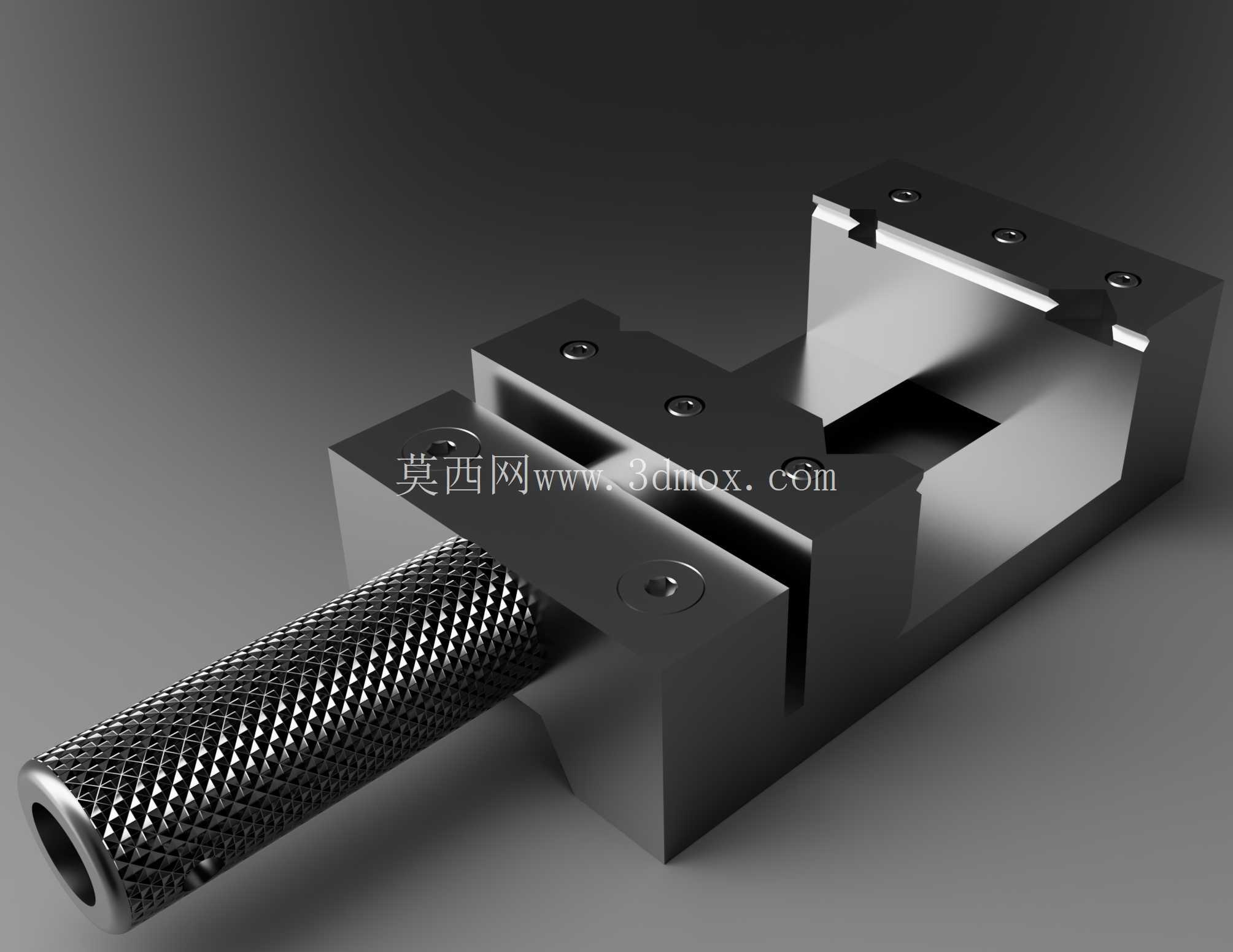

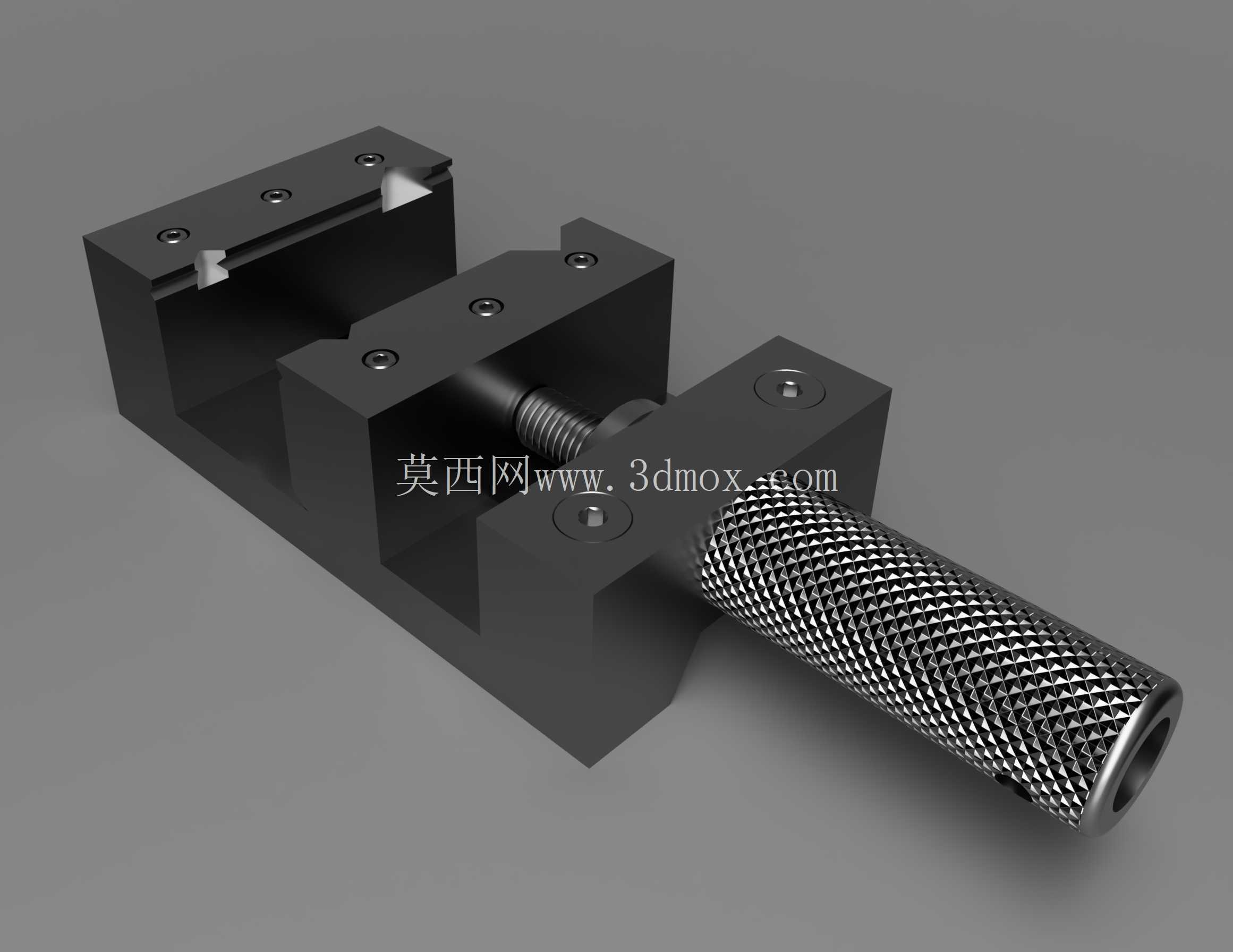

　　钳身主体采用一体式开槽结构，既为丝杆传动预留了足够的安装空间，也通过槽体的结构强化提升了钳身整体的抗形变能力，当施加较大夹持力时，钳身不会出现开口外张的形变，保证夹持稳定性。操作端采用滚花防滑手柄设计，手柄表面的网纹滚花结构可以增大手部操作时的摩擦力，无需额外辅助工具即可手动施加足够的夹持力，针对硬度较低的有色金属、塑料类工件，也可通过控制手柄旋转圈数灵活调整夹持力度，避免夹伤工件表面。丝杆传动副采用梯形螺纹设计，具备良好的自锁性能，当夹持到位后，即使承受加工过程中的振动载荷，活动钳块也不会出现回退松脱的问题，无需额外设置锁止结构，简化了整体结构的同时提升了操作便捷性。

　　钳身的安装基准面做了平面度处理，既可以直接放置在工作台面作为手持夹具使用，也可通过钳身预留的安装孔位固定在专用工作台、治具板上，作为工位固定夹具使用，安装边界适配多数小型工装的安装孔位间距，无需额外加工转接板即可完成固定。夹持开口的行程设计覆盖了常见小型工件的尺寸范围，钳口的平直结构可以适配方形、矩形等规则工件的装夹，针对异形工件也可通过更换定制钳口垫片实现稳定夹持，拓展了工具的适用场景。在设计过程中，充分考虑了手动工具的操作 ergonomics 要求，手柄长度经过合理核算，既保证手动旋转时的力臂长度足够，施加较小的握力即可获得足够的夹持力，也不会因手柄过长导致操作时与周边工位器具产生干涉。

　　钳身的边角位置均做了倒角处理，避免操作过程中尖锐边角划伤操作人员，符合手动工装的安全设计要求。整体结构没有多余的冗余设计，所有零部件均具备明确的功能指向，活动钳块与钳身的导向间隙经过合理匹配，既保证进给过程顺畅无卡滞，也不会因间隙过大导致夹持精度下降，日常维护仅需定期在丝杆螺纹位置涂抹润滑脂即可保证长期顺畅使用，无需复杂的保养流程。在实际钳工修配场景中，这类小型手虎钳可以手持操作，针对大型设备上无法拆卸的小型零部件进行现场修配时，可直接手持夹具固定工件完成打磨、钻孔等操作，不受工位空间限制，相比固定式台钳具备更强的场景灵活性。在精密测量场景中，可将工件装夹在手虎钳上后整体放置在测量平台上，配合百分表、影像测量仪等设备完成尺寸形位公差检测，避免手持工件测量时的晃动导致测量误差。针对教学实训场景，这类结构简单、传动原理清晰的夹持工具，也可作为机械装调实训的实操载体，帮助学员理解丝杆传动、夹具定位、夹持力控制等相关机械知识，结构拆解与装配难度适中，适合作为基础机械结构的教学演示模型。
