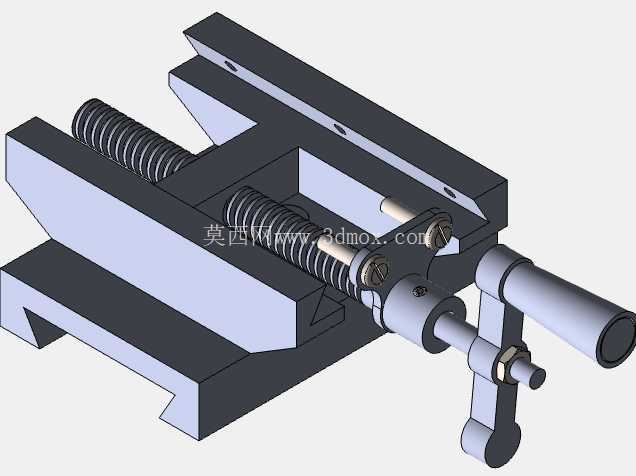

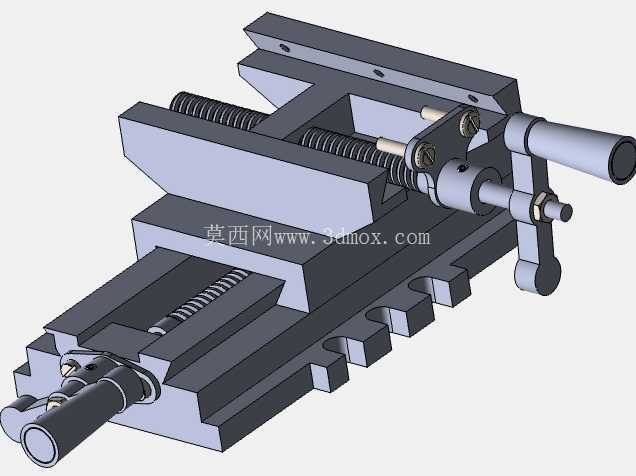

快动式机用多角度可调精密夹持虎钳

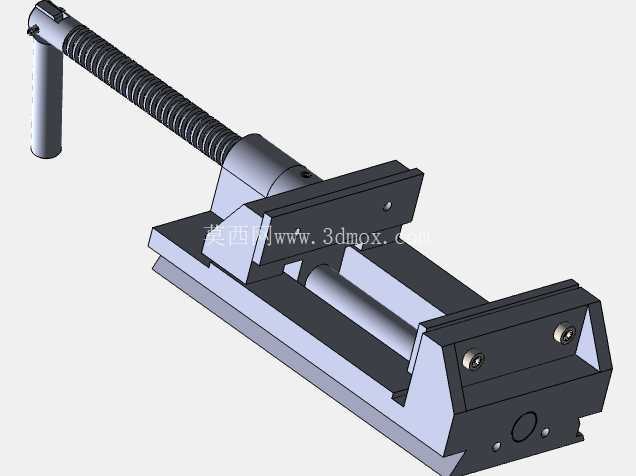

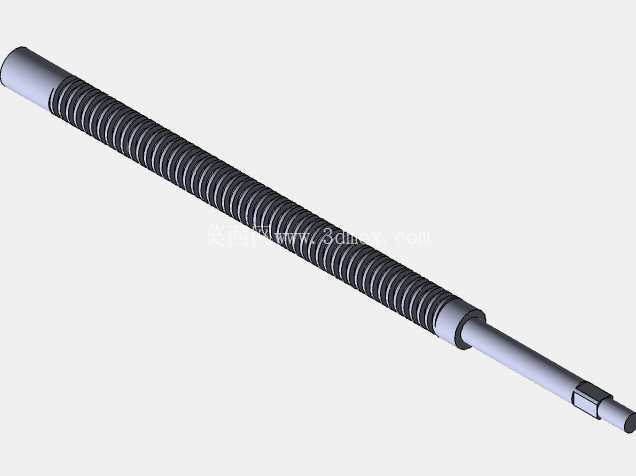

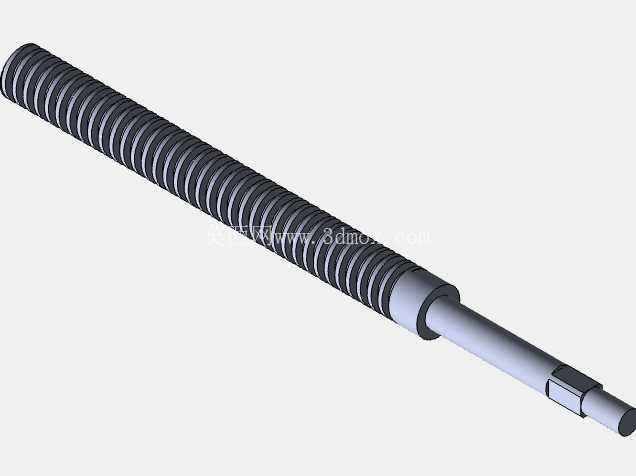

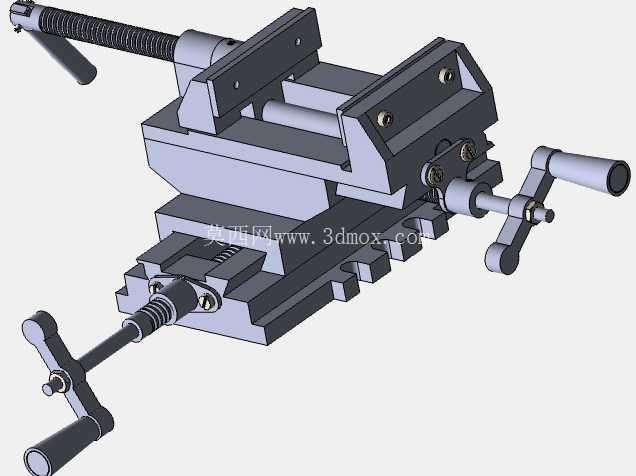

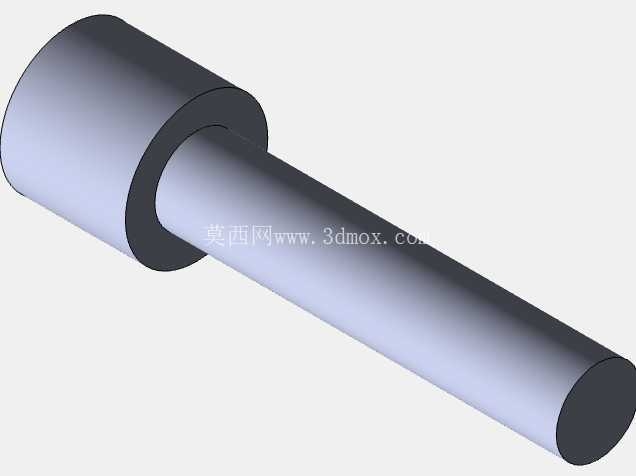

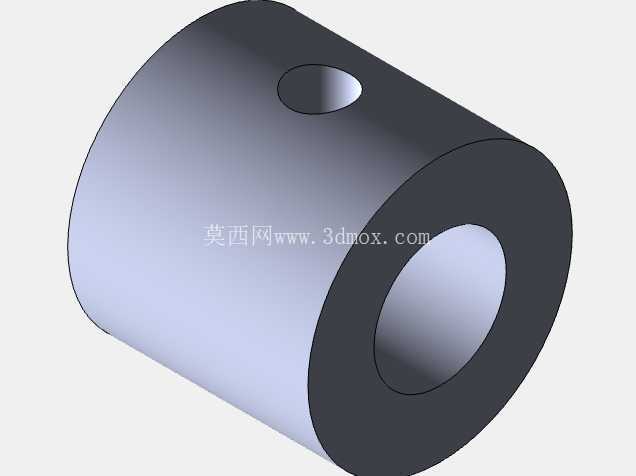

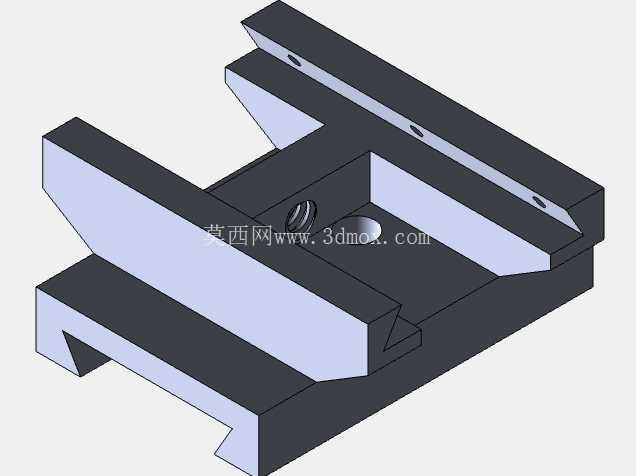

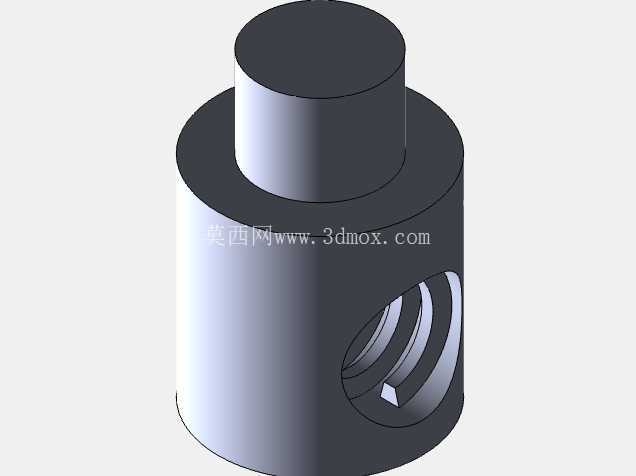

　　这款虎钳的结构设计完全围绕铣削加工的实际工况展开，区别于普通平口钳仅能实现水平方向的单自由度夹持，它额外增设了角度调节轴系，可配合铣床工作台的进给动作，完成斜面、斜孔、复合角度型面的加工装夹，无需反复拆装工件调整垫铁角度，能大幅减少单件加工的装夹辅助时间，在小批量多品种的机加工车间、工装维修班组、职业院校机加工实训场景中都有很高的适配性。从功能结构来看，主夹持副采用梯形传动丝杠，导程选用5mm规格，既保证了足够的夹持力输出，又能实现钳口的快速开合，钳口行程预留120mm的调节空间，可适配不同尺寸的毛坯件装夹，钳口面做了交叉网纹滚花处理，滚花深度0.8mm，夹持硬度低于HRC35的钢制工件、铝件、工程塑料件时都能提供足够的静摩擦力，避免铣削过程中工件出现窜动、让刀的问题。

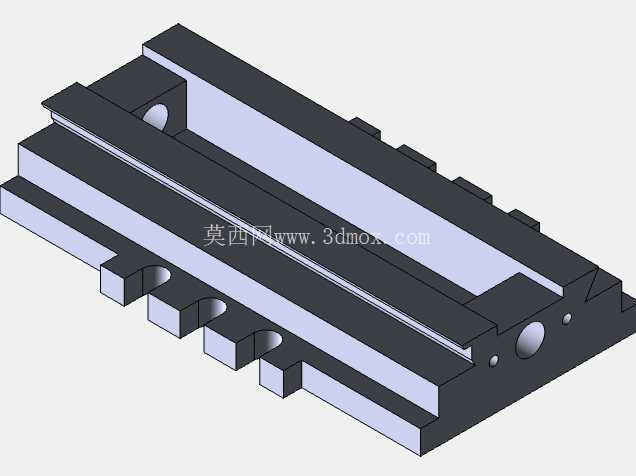

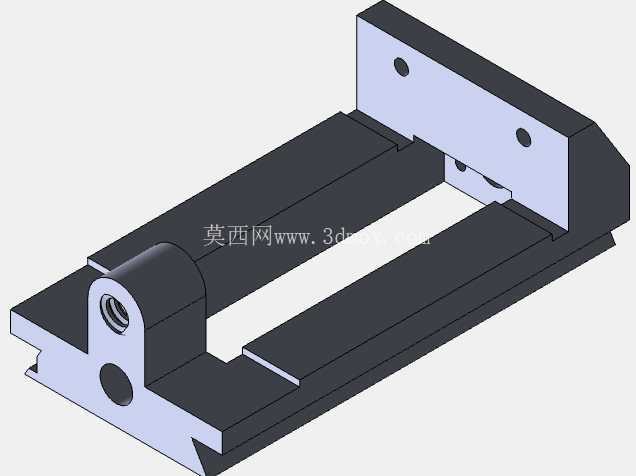

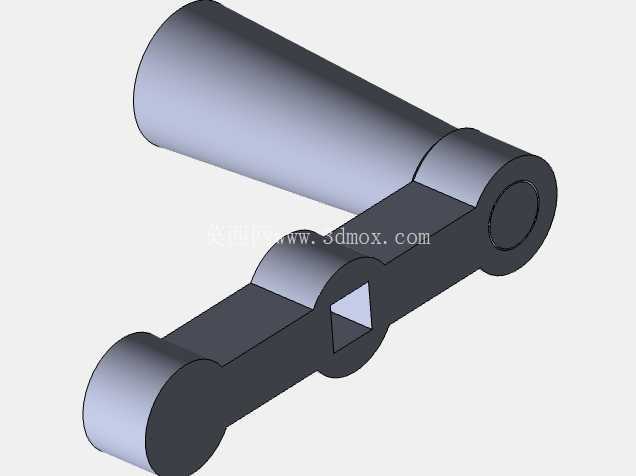

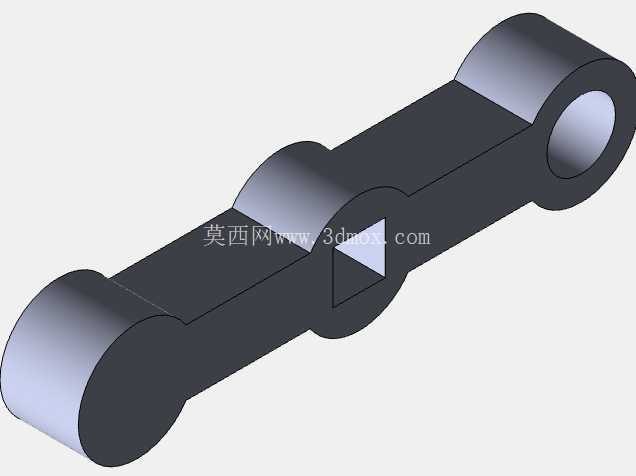

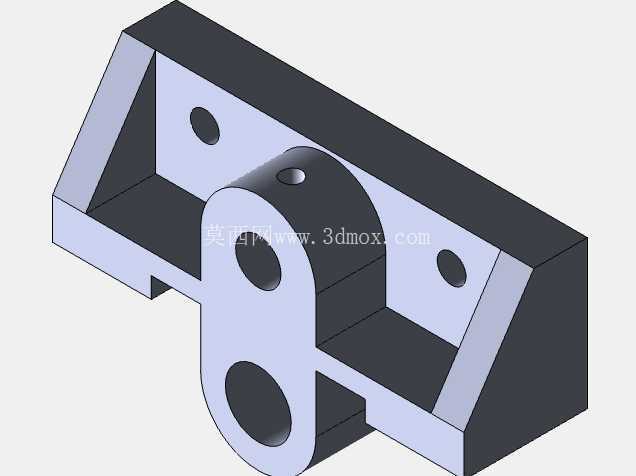

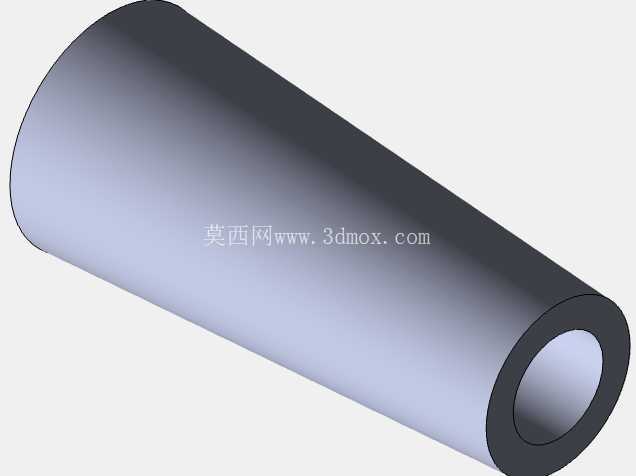

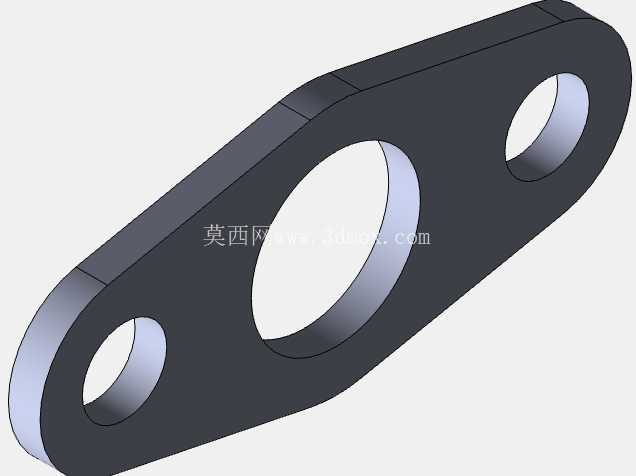

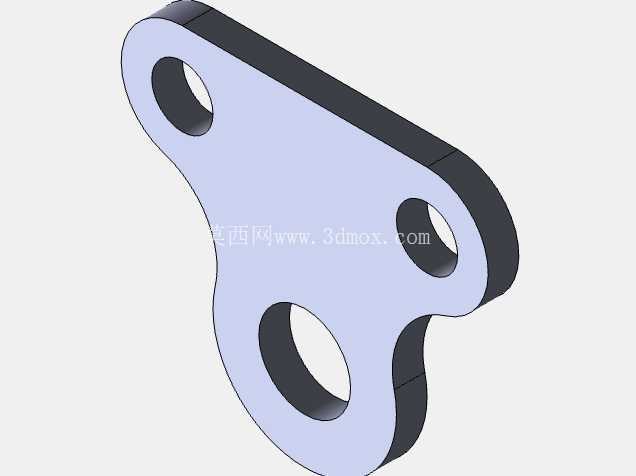

　　角度调节机构采用双锁紧手柄设计，调节时松开侧面的两个锁紧手柄，即可转动钳身实现0-90度范围内的任意角度调整，角度调整到位后扳紧锁紧手柄，楔形锁紧块会牢牢抱紧回转轴，锁紧刚性足够承受大进给量的端铣、侧铣加工载荷，不会出现加工过程中角度偏移的问题。底座部分设计了和标准铣床工作台T型槽匹配的定位凸台，凸台宽度16mm，可直接嵌入18mm规格的T型槽内，配合T型螺栓就能快速完成虎钳在工作台上的定位固定，底座上还预留了0-180度的刻度线，可配合工作台的进给实现圆周方向的角度分度，完成简单的等分零件加工。设计过程中优先考虑了操作的便捷性，所有操作手柄都布置在钳身的外侧操作位，操作人员站在铣床操作位无需探身就能完成钳口开合、角度锁紧、底座固定的全部操作，丝杠尾部预留了注油孔，可定期注入润滑脂维护梯形丝杠副，减少长期使用的磨损量，延长工装的使用寿命。钳身主体采用高强度铸铁材质，经过时效处理消除内应力，长期使用不会出现夹持基准面变形的问题，回转轴部分采用40Cr调质处理，表面硬度达到HRC28-32，兼顾韧性和耐磨性，频繁调整角度也不会出现轴面磨损导致的间隙过大问题。

　　在实际加工场景中，这类虎钳常用来加工小型模具的滑块斜度、机械零件的倒角斜面、液压阀块的斜油孔工序，相比需要搭配正弦规、角度块调整的普通平口钳，它的装夹效率能提升40%以上，而且角度调整的重复定位精度能控制在0.05度以内，完全满足普通铣削加工的精度要求。安装时需要注意，底座定位凸台要和工作台T型槽贴合紧密，固定螺栓的拧紧力矩控制在35N·m左右，避免过大的拧紧力矩导致底座变形，影响钳身的转动精度；日常使用时要及时清理钳身缝隙里的切屑，避免切屑进入丝杠副和回转轴缝隙，造成操作卡滞或者磨损加剧。

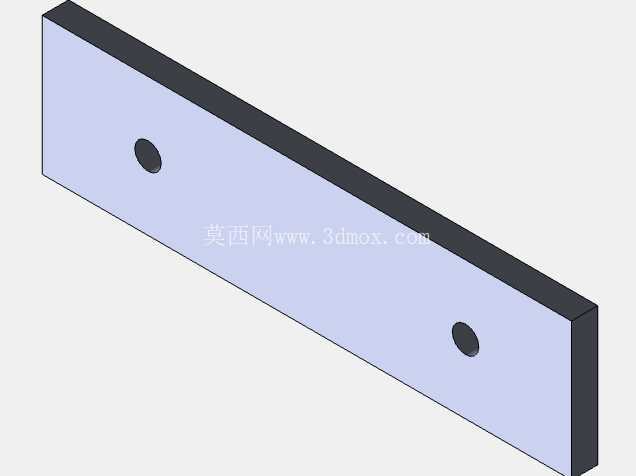

　　钳口的平行度在出厂时经过磨削加工，固定钳口和活动钳口的闭合平行度控制在0.02mm/100mm以内，装夹精加工工件时可以直接获得稳定的夹持基准，不需要额外打表找正钳口精度，能进一步缩短加工准备时间。针对不同材质的工件加工，还可以更换不同材质的钳口护板，比如夹持软质铝件、铜件时可以更换紫铜或者尼龙材质的护钳口，避免夹伤工件已加工表面，夹持毛坯锻件、铸件时可以更换带尖齿的淬火钳口，提供更大的夹持摩擦力，应对大切深的粗加工工况。整个虎钳的外形尺寸控制在长320mm、宽180mm、高140mm的范围内，不会占用过多的铣床工作台空间，工作台剩余空间还可以搭配其他工装完成多工位装夹，适配绝大多数立式铣床、小型加工中心、台式钻铣床的工作台安装尺寸，不需要额外制作过渡连接板就能直接安装使用。
