钢结构工业棚框架结构设计方案

　　在厂区物料暂存、设备户外防护、作业区临时遮蔽这类场景里，钢结构工业棚是应用频次极高的一类设施，相比混凝土结构的固定建筑，它的搭建周期更短，自重更轻，对场地基础的承载力要求更低，后期如果需要调整场地布局，还可以拆解后移位重新组装，适配很多中小制造企业的灵活生产需求。

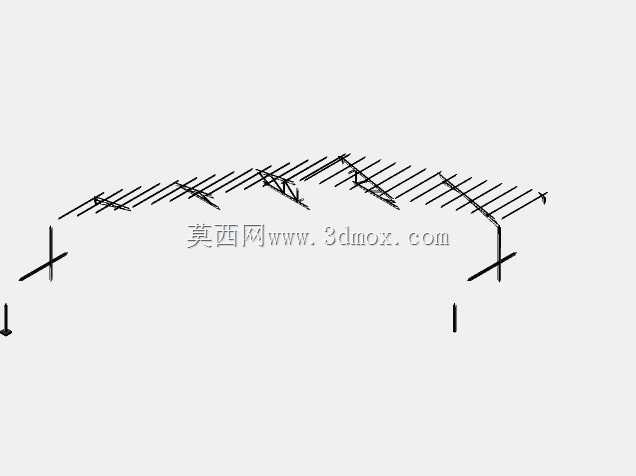

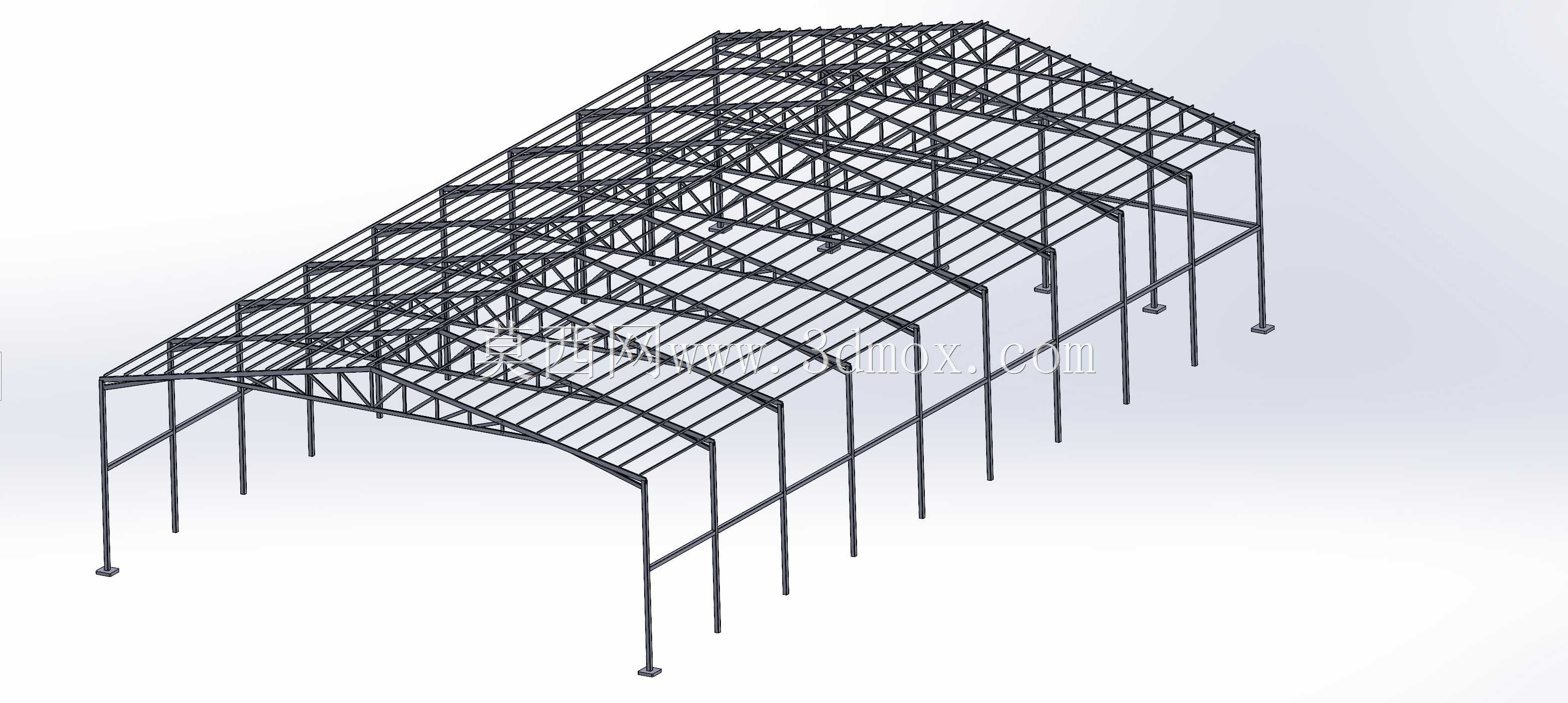

　　这套工业棚的框架采用全焊接连接形式，主受力构件选用等边角钢作为立柱与主梁材料，次梁采用小规格角钢交叉布置，形成稳定的桁架受力体系，相比纯实腹梁结构，桁架形式的主梁在同等用钢量下的抗弯刚度更高，能够覆盖更大的跨度，减少中间立柱的设置数量，避免棚下空间被立柱分割得过于零散，影响物料转运或者大型设备的摆放。立柱底部设计有带安装孔的底板，安装时可以通过膨胀螺栓直接固定在硬化混凝土地面上，不需要做深埋的独立基础，对于临时搭建的场景来说，施工难度大幅降低，安装效率也能得到明显提升。

　　从结构受力逻辑来看，这套棚体的荷载传递路径非常清晰，顶部覆盖的彩钢板或者阳光板承受的雨雪荷载、风荷载，会先传递到次梁上，次梁通过焊接节点把荷载分散到两侧的纵向主梁，主梁再把所有荷载传递到四角的立柱，最终通过立柱底板传递到地面基础。设计时特意把次梁的交叉角度设置为45度，这个角度下斜向构件既能承受竖向荷载产生的剪力，也能抵抗横向风荷载带来的水平推力，不需要额外增设横向支撑构件就能保证整体框架的侧向稳定性，减少了构件的种类和焊接工作量。

　　在安装边界的控制上，这套棚体的立柱外边缘到棚顶挑檐的外伸距离控制在300毫米，这个尺寸既能保证雨水不会顺着棚沿直接滴落到立柱底部造成基础积水锈蚀，也不会因为挑檐过长导致风阻过大，在大风天气下出现挑檐变形的问题。棚体的净空高度根据常规厂区作业需求设置，满足普通货运车辆通行、小型设备吊装的高度要求，不会出现棚下作业时设备剐蹭棚架的情况。所有焊接节点都采用满焊工艺，焊脚高度匹配连接件的厚度，避免出现点焊、虚焊的问题，焊接完成后需要对焊渣进行清理，做防锈防腐处理，延长户外使用的寿命。

　　实际应用中，这类工业棚可以根据使用需求调整覆盖材料，如果是用于物料堆放的防雨棚，可以选用彩钢压型板作为屋面材料，防水性能好，成本也较低；如果是用于作业区的遮阳棚，可以选用半透明的阳光板，兼顾遮阳和采光需求，减少白天作业时的照明能耗。框架本身的模块化程度较高，主梁和立柱的连接节点都是标准化的焊接接口，如果需要扩大棚体的覆盖面积，只需要在原有框架的基础上拼接相同规格的框架单元即可，不需要重新设计整体结构，适配不同大小的场地需求。

　　在结构细节处理上，棚顶设计有5%的单向排水坡度，坡向沿主梁的长度方向设置，雨水可以顺着坡度直接排到棚体两侧的排水沟，不会在屋面积水增加额外荷载。次梁的布置间距根据屋面材料的跨度要求设置，保证屋面材料铺设后不会出现下垂变形的问题，同时也避免了次梁过密造成的材料浪费。立柱的截面选型经过受力验算，在当地常规风雪荷载下，立柱的长细比控制在规范允许范围内，不会出现失稳弯曲的问题，整体结构的安全冗余度满足户外长期使用的要求。
