设备缓冲阻尼暂停支撑结构

项目分类:通用机械零部件 发布时间:2025-01-13 ID:893823
  • 设备缓冲阻尼暂停支撑结构
  • 设备缓冲阻尼暂停支撑结构
  • 设备缓冲阻尼暂停支撑结构
  • 设备缓冲阻尼暂停支撑结构
  • 设备缓冲阻尼暂停支撑结构
  • 设备缓冲阻尼暂停支撑结构
  • 设备缓冲阻尼暂停支撑结构

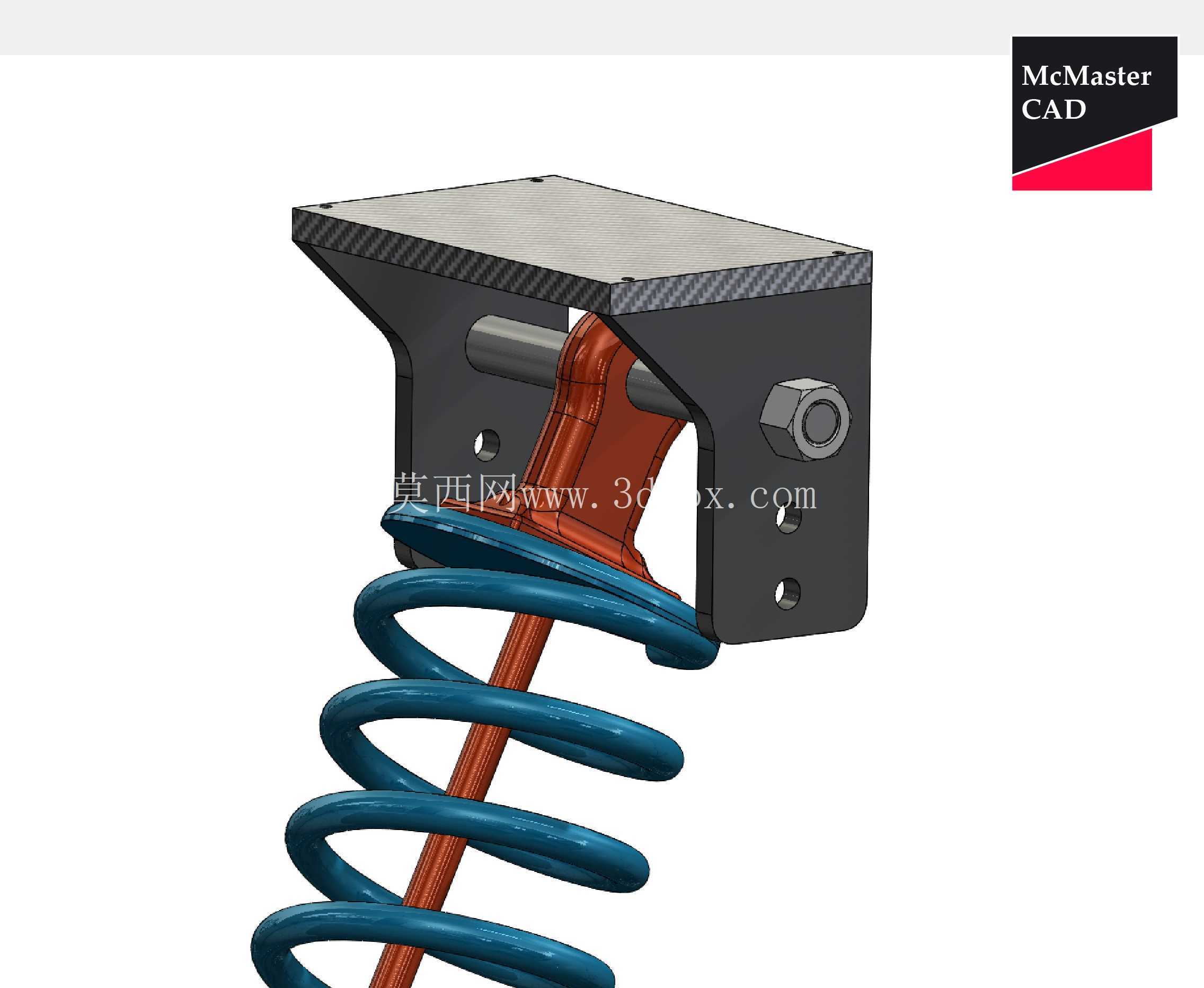

  这套带螺旋弹簧的阻尼暂停支撑结构,常见于需要行程限位、冲击缓冲的工业设备工位,比如自动化生产线的挡停机构、小型工装的定位支撑单元,或是专用设备上的活动部件锁止缓冲段,核心作用是在运动部件抵达设定行程终点时,先通过弹簧压缩吸收冲击动能,再配合支架的刚性限位实现稳定暂停,避免硬碰撞带来的部件变形、定位偏移问题。

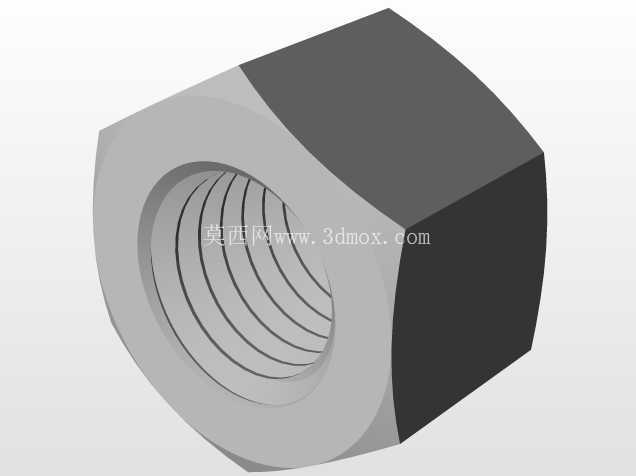

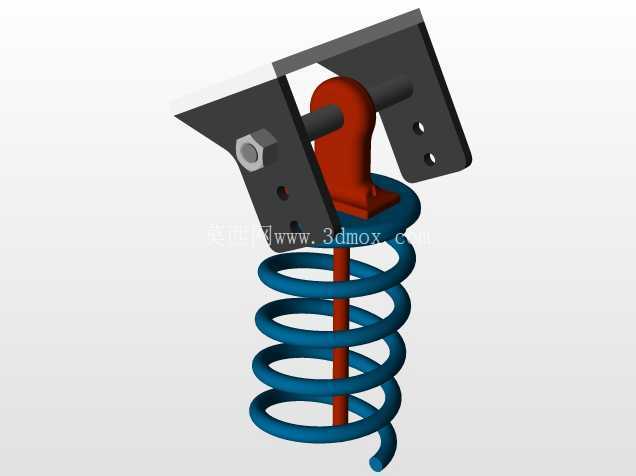

  从结构组成来看,整套部件分为安装支架、螺旋压缩弹簧、导向芯轴、锁紧紧固件几个部分。顶部的安装板做了加厚处理,表面预留了两组对称的安装通孔,孔位间距适配常规工业铝型材的槽距,也可以直接通过螺栓固定在钢制机架的安装面上,安装板下方的两侧立板做了折弯加强处理,立板上开设的同轴孔用于穿装导向销轴,销轴一端通过六角螺母锁紧防松,既作为弹簧上端的限位基准,也为芯轴的上下活动提供径向约束,避免弹簧受压时出现侧向偏摆。蓝色的螺旋压缩弹簧采用等节距设计,簧丝直径、弹簧中径、有效圈数的匹配经过受力校核,在额定压缩行程内可以提供线性递增的缓冲力,不会出现压并前的力值突变,弹簧套在红色的导向芯轴外侧,芯轴上端穿过支架立板之间的间隙,下端作为受力端直接承接运动部件的冲击力,芯轴的长度设计预留了足够的缓冲行程,同时在最大压缩位置时,芯轴上端不会与顶部安装板发生硬接触。

  设计过程中优先考虑了安装边界的适配性,整体结构的横向宽度控制在常规工位的安装空间范围内,顶部安装板的平面度公差控制在0.1mm以内,保证安装后支架不会出现倾斜,避免芯轴活动卡滞。立板上的销轴孔采用铰孔加工工艺,与销轴的配合间隙控制在合理范围,既保证销轴拆装方便,也不会出现径向窜动。弹簧的两端做了磨平处理,磨平圈数不小于3/4圈,保证弹簧受压时端面与支架、芯轴端面完全贴合,不会出现局部应力集中导致的簧丝断裂。紧固件选用标准六角头螺栓配防松垫圈,在设备长期往复冲击的工况下也不会出现松动脱落。

  实际应用场景中,这类结构不需要额外配置动力源,纯机械结构即可实现缓冲暂停功能,维护成本极低,在低速轻载的工位挡停场景下,相比液压缓冲器成本更低,相比聚氨酯缓冲块的缓冲行程更长、寿命更久。安装时只需要保证芯轴的受力方向与运动部件的运动方向同轴,偏差不超过2°即可正常工作,不需要复杂的调试。结构的所有零件都可以采用常规机械加工工艺制作,支架采用钢板折弯焊接后做发黑防锈处理,弹簧采用65Mn钢淬火回火处理,芯轴采用45号钢调质处理,表面硬度满足长期往复摩擦的使用要求,整套结构的额定缓冲载荷、最大压缩行程都可以根据实际工位的需求,通过调整簧丝直径、弹簧圈数、芯轴长度来快速适配,不需要大幅改动支架的主体结构,具备较好的通用性。
