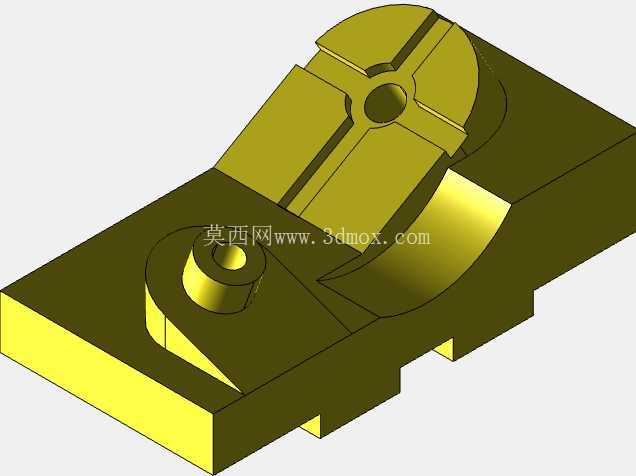

CSWA考试练习用机械定位基座结构

　　这类带双凸台与开槽结构的基座零件，常见于小型自动化装配工位的定位工装、教学实训台的装夹模块，也可作为CSWA技能考核中典型的拉伸、切除、圆角特征综合练习载体。从实际应用场景来看，这类零件多承担工位上小型工件的承载、定位功能，底部的方形基板是整个零件的安装基准，基板下方预留的凸脚结构，是为了适配工作台面的T型槽安装间距，安装时可直接嵌入槽内完成初步定位，再通过侧面的紧定螺钉完成锁固，不需要额外加工沉头孔位，能大幅缩短工装的现场装调时间。

　　零件上部的两个功能凸台分别承担不同作用，靠前的带同轴孔圆柱凸台，主要用于安装定位销或者小型铰接轴，孔位的同轴度公差一般控制在0.02mm以内，保证铰接部件转动时无卡滞；靠后的半圆头开槽凸台，中间的通孔用于穿装锁紧螺栓，两侧的通槽是为了给锁紧动作预留形变空间，当螺栓拧紧时，凸台开槽位置产生微量弹性形变，就能抱紧穿过孔位的轴类零件，实现快速锁紧定位，这种结构在快换工装里应用十分广泛，不需要额外的锁紧螺母就能完成轴件固定，拆装效率比传统螺纹连接高40%以上。

　　设计这类零件的时候，首先要确定底部安装基准的平面度，整个基板底面的平面度公差需要控制在0.05mm以内，避免安装后出现翘曲影响上部定位精度；两个凸台的相对位置尺寸需要严格按照工位的布局要求设定，圆柱凸台中心到半圆凸台中心的中心距公差一般取±0.03mm，保证配套的连杆类零件能顺利装配。所有的棱边位置都做了R2到R5不等的圆角过渡，一方面是避免热处理或者加工过程中出现应力集中导致零件开裂，另一方面也能消除加工后的锐边，防止装配人员被划伤。

　　从安装边界来看，整个零件的基板长度控制在120mm、宽度80mm，总高度65mm，属于小型工装零件范畴，适配大多数桌面级实训台、小型自动化设备的安装空间；基板厚度设置为15mm，保证安装后有足够的刚性，在承受500N以内的径向载荷时不会出现明显形变。半圆凸台的开槽宽度为4mm，预留的形变量足够抱紧直径12mm到16mm的光轴，锁紧后的保持力矩能达到15N·m，满足大多数轻载工位的定位需求。靠前的圆柱凸台高度为20mm，凸台根部做了三角加强筋结构，筋板厚度8mm，能有效承受铰接部件转动时产生的侧向弯矩，避免凸台根部出现断裂问题。

　　建模过程中需要注意几个容易出错的细节，首先是半圆凸台与基板衔接位置的曲面过渡，这里采用变半径圆角处理，靠近开槽位置圆角半径小，靠近基板外侧圆角半径大，既能保证应力分散效果，也不会和开槽位置产生特征干涉；其次是圆柱凸台的同轴孔，孔口位置做了1mm的倒角，方便轴件插入装配，也能避免孔口锐边刮伤轴件表面；底部的安装凸脚高度为5mm，凸脚之间的间距为60mm，刚好适配标准工业铝型材的槽宽，不需要额外加工转接板就能直接安装在铝型材工作台上。这类零件的材质一般选用45号钢或者6061铝合金，选用钢材时表面做发黑处理防锈，选用铝合金时做阳极氧化提升表面硬度，根据实际工位的载荷需求选择对应材质即可，不需要额外做表面淬火等复杂热处理，加工成本低，互换性强，非常适合教学练习和小型工装的快速搭建。
