手动法兰式单作用往复泵结构设计

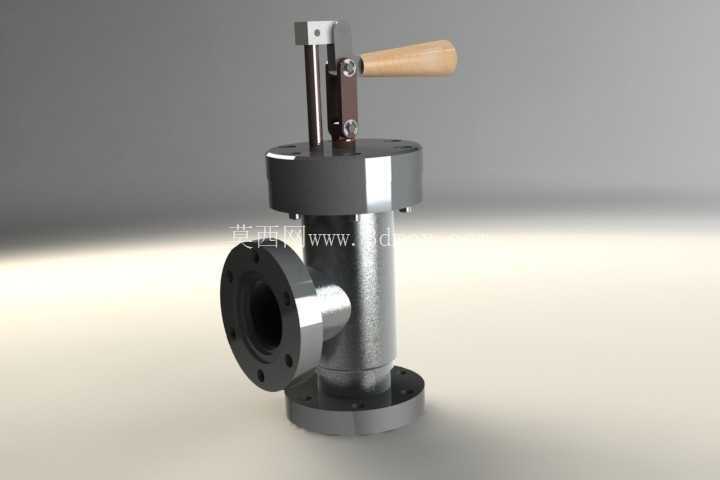

　　这款手动往复式泵体结构，主要面向无外接动力源的流体输送场景，常见于野外应急供油、小型化工试剂定量加注、实验室流体循环、小型液压系统手动补压等工况，在无电力供应、需要精准控制输送流量的作业环境中具备不可替代的使用价值。从结构功能来看，该泵依靠顶部的木质手柄带动内部柱塞做直线往复运动，通过腔体内的单向阀组控制流体流向，实现流体的吸入与排出动作，整体结构无复杂电控元件，可靠性极强，可在高低温、高粉尘等恶劣环境下长期稳定工作，维护时仅需定期检查密封件磨损情况即可，无需专业运维人员介入。

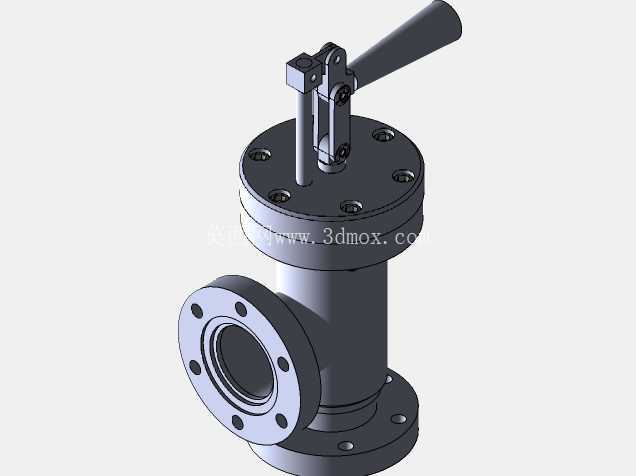

　　设计过程中优先考虑了操作力矩的平衡，手柄的力臂长度经过反复校核，确保操作人员单手握持施力时即可达到额定输出压力，不会出现操作费力、力矩过载导致结构变形的问题；手柄与金属连杆的铰接位置采用了销轴加防松垫片的连接形式，长期往复摆动也不会出现松脱异响，木质手柄的握持段做了圆弧过渡处理，贴合人手握持的自然形态，长时间操作也不会产生明显的硌手不适感。泵体主体采用立式圆柱腔结构，侧面设置水平方向的法兰连接口，底部同样设置法兰安装接口，进出口的法兰尺寸均遵循通用管路连接标准，可直接与同规格的工业管路、法兰阀门对接，无需额外加工转换接头；安装时底部法兰通过螺栓固定在安装基座上，侧面法兰对接输出管路，整体安装边界紧凑，立式结构占用的水平安装空间极小，适合在设备间隙、狭小操作工位上布置。

　　泵体的金属部件均采用回转类结构设计，所有密封配合面都预留了标准密封槽位，可适配O型圈、骨架油封等通用密封件，加工时可直接通过车床、钻床完成大部分工序，加工难度低，量产时的制造成本可控；进出口的法兰端面做了粗糙度控制，确保与管路法兰对接时的密封性能，不会出现流体渗漏问题。从结构细节来看，泵体顶部的手柄限位结构做了硬限位设计，可限制手柄的最大摆动角度，避免柱塞行程超出设计范围导致内部密封件被拉伤；腔体内部的流道做了圆弧过渡处理，减少流体输送过程中的阻力损失，提升泵的吸程与输出效率，同时避免流道直角位置残留流体介质，降低不同介质切换时的交叉污染风险。

　　这款泵的整体结构没有冗余设计，所有部件都服务于手动流体输送的核心功能，结构拆解后零件数量少，装配逻辑简单，新手也可参照装配关系快速完成组装与拆解，非常适合作为机械结构认知、装配工艺练习的教学案例，也可直接经过细节优化后投入实际工况使用。在实际选型适配时，可根据输送介质的腐蚀性调整泵体材质，输送普通水、润滑油类介质时可采用常规碳钢材质做表面防锈处理，输送弱腐蚀性化工介质时可更换为不锈钢材质，密封件也可对应更换为耐腐材质，适配不同的流体输送需求。
