平行轴偏移传动用十字滑块联轴器结构

　　做传动结构设计的工程师大多遇到过平行轴不对中的工况，这类场景里两轴轴线平行但存在固定径向偏移，没法用刚性凸缘联轴器直接连接，挠性联轴器里的十字滑块结构也就是常说的老火腿结构，是成本极低、维护简便的解决方案。这类联轴器的核心应用场景集中在中小功率传动系统，比如轻工输送线的辊筒组传动、小型机床的进给轴联动、农用机械的辅助传动单元，还有部分教学演示台架的传动模块，这些场景的共性是两轴安装后存在固定径向偏移，且传动转速不高，一般不超过300转每分钟，冲击载荷较小，不需要像膜片联轴器那样的高精度补偿能力。

　　从实际用途来看，这类联轴器不需要额外的弹性元件，完全靠中间滑块在两端半联轴器的凹槽内滑动来补偿径向偏移，相比弹性套柱销联轴器，它不存在橡胶元件老化失效的问题，在常温、无强腐蚀的常规车间环境里使用寿命更长，日常维护只需要定期在滑块与凹槽的配合面涂抹润滑脂，就能避免滑动面的干磨磨损。从功能特性上拆解，两端的半联轴器分别通过键连接与主动轴、从动轴锁紧，中间的十字滑块两个端面各有一个凸榫，两个凸榫的轴线互相垂直，分别嵌入两端半联轴器端面的径向凹槽内，当主动轴转动时，半联轴器通过凹槽带动滑块凸榫转动，滑块另一端的凸榫再带动从动端半联轴器转动，转动过程中滑块可以在凹槽内小幅径向滑动，以此抵消两轴之间的平行偏移量，常规设计下这类结构可补偿的径向偏移量在1.5毫米到5毫米之间，具体数值随联轴器的公称直径变化。

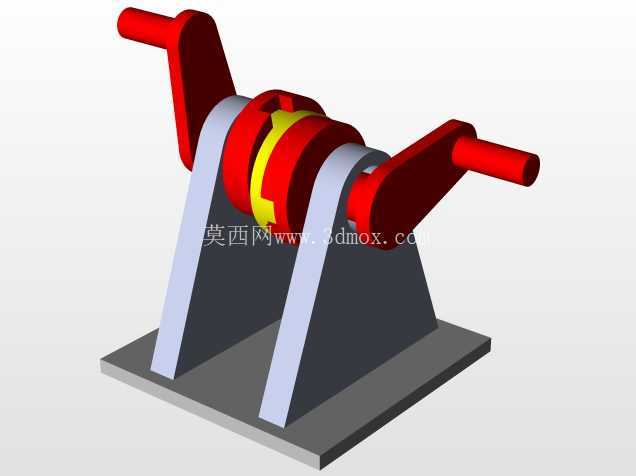

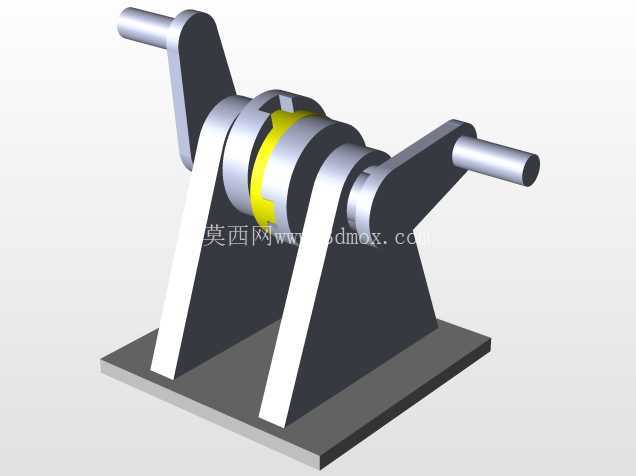

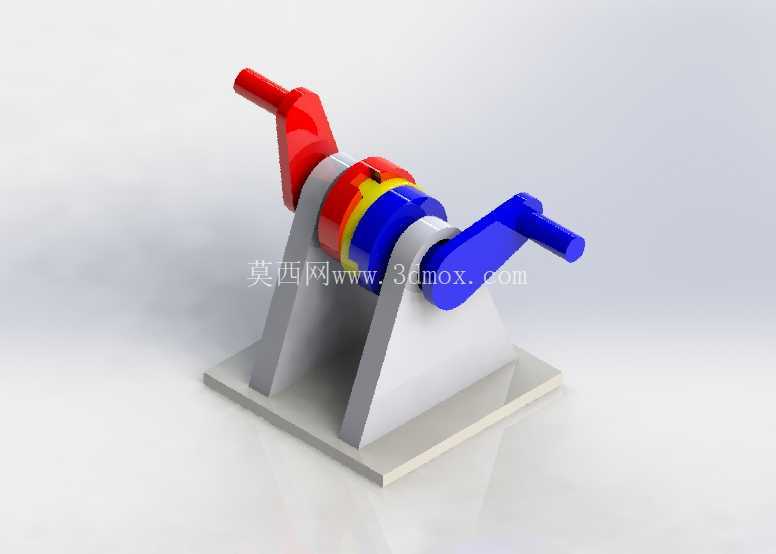

　　设计这类结构的时候，首先要根据传递的额定扭矩核算轴径，确定两端半联轴器的毂孔直径与键槽尺寸，毂孔的长度一般取轴径的1.2到1.5倍，保证键连接的挤压强度足够；其次要核算中间滑块的凸榫剪切强度与挤压强度，凸榫的宽度一般取半联轴器外径的六分之一到五分之一，凸榫的高度与凹槽深度匹配，预留0.5到1毫米的轴向间隙，避免两轴存在少量轴向窜动时出现卡滞；两端半联轴器的支撑立架与底座采用一体化设计时，要保证两个半联轴器的安装孔轴线平行度公差控制在0.1毫米每100毫米长度范围内，降低滑块滑动时的附加阻力。从安装边界来看，这类联轴器的轴向安装尺寸紧凑，以适配20毫米轴径的规格为例，整体轴向总长度约为110毫米，底座的安装孔距为80毫米，采用M6的内六角螺栓即可完成与安装面的固定，径向最大回转半径约为60毫米，安装时需要在联轴器径向预留至少10毫米的安全间隙，避免转动过程中与周边管线、机架发生剐蹭；半联轴器的手柄结构是为了教学演示场景设计的，实际工业应用中会替换为带轮、链轮或者直接与电机输出轴、负载轴连接，不需要额外的操作手柄。

　　需要注意的是，这类联轴器因为滑块存在滑动摩擦，高速转动时会产生额外的离心力与磨损，所以不能用于高转速传动场景，且不具备角向偏移与轴向偏移的补偿能力，如果现场安装存在角向不对中，需要配合其他挠性结构使用，或者调整安装位置保证两轴的平行度符合要求。建模过程中，滑块与凹槽的配合面要设置合理的间隙，一般取H8/f7的间隙配合，既保证滑动顺畅，又不会因为间隙过大导致传动过程中出现冲击噪音；支撑立架的厚度要满足刚度要求，避免半联轴器转动时立架出现形变，导致两轴的平行度超差，一般立架厚度取半联轴器毂孔直径的0.8倍即可满足常规工况的刚度需求。
