曲柄滑块式快速归位执行机构结构设计

　　这套快速归位机构的核心传动逻辑基于曲柄滑块原理演化而来，区别于常规对心曲柄滑块的等速往复特性，设计阶段特意调整了曲柄回转中心与滑块导路的偏置距离，同时搭配长短差异化的连杆组，让滑块在工作行程段保持平稳低速推进，返程阶段能在更短的曲柄转角范围内完成快速归位，刚好匹配自动化产线里需要慢进快退的工位动作需求，比如小件冲压、端子压接、简易分拣推料这类场景，能在不额外增加驱动电机功率的前提下，压缩单工位动作周期，提升整线节拍。

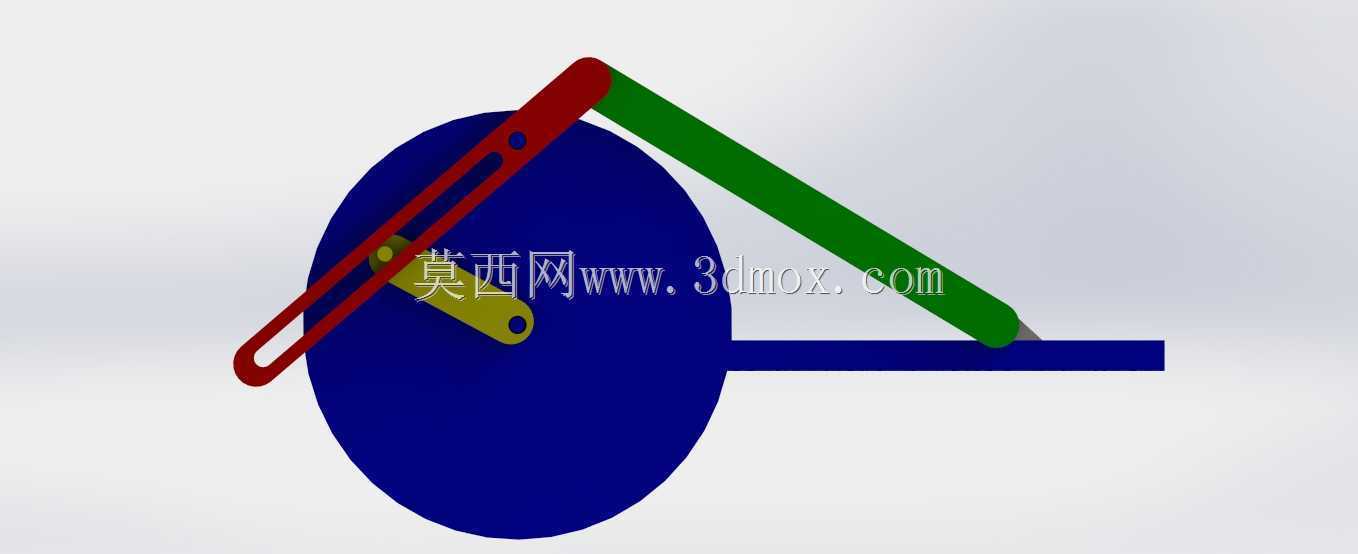

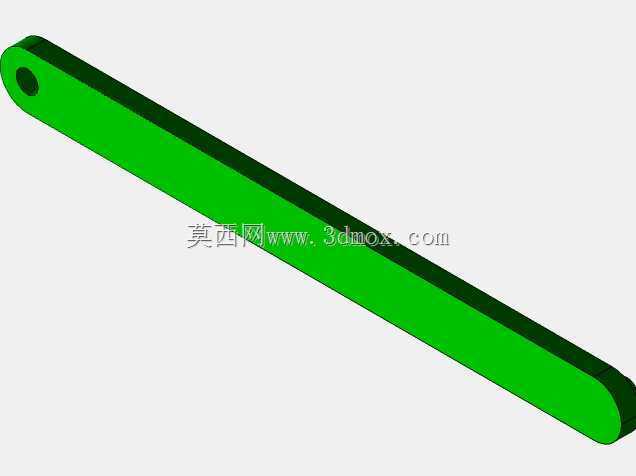

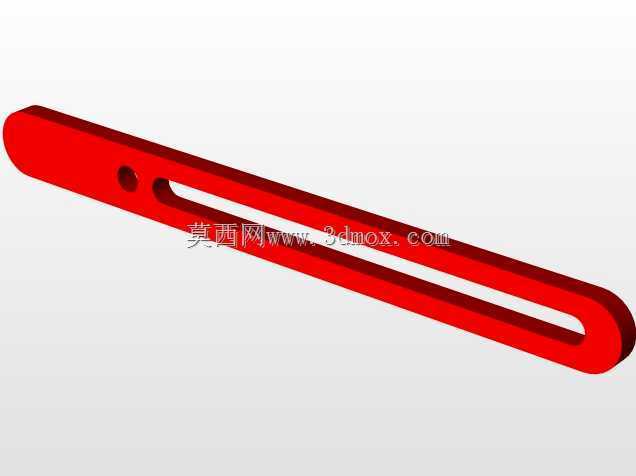

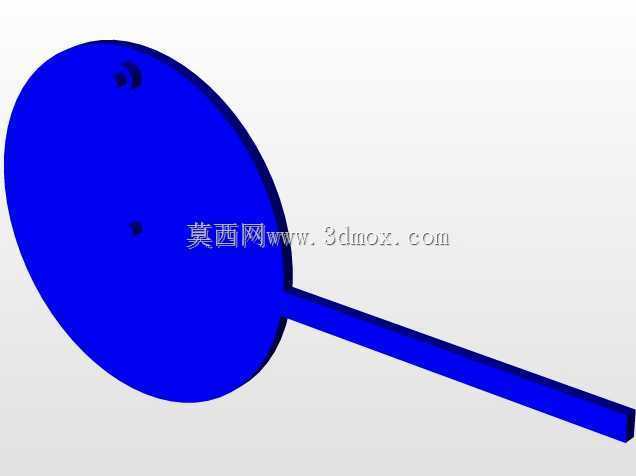

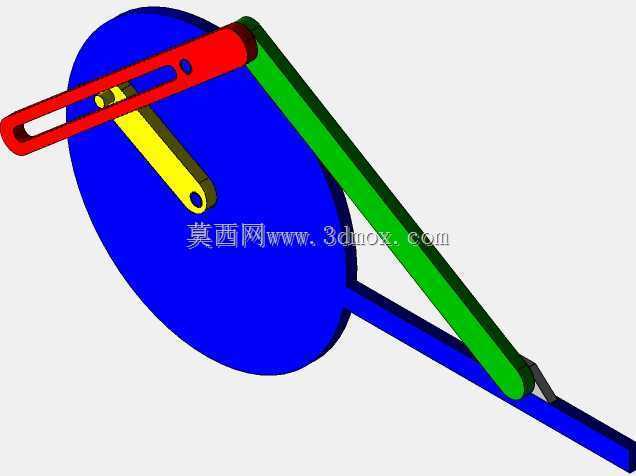

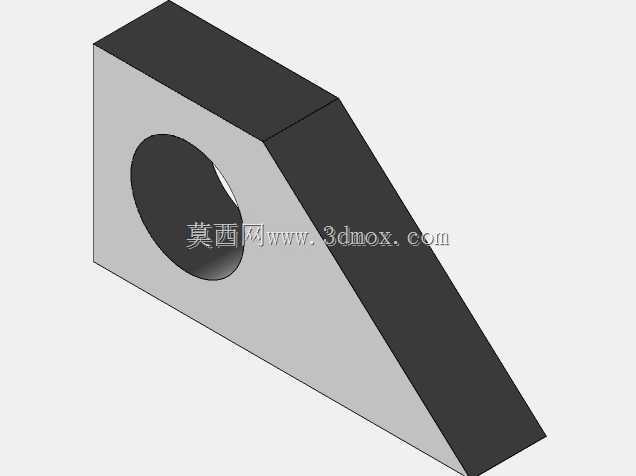

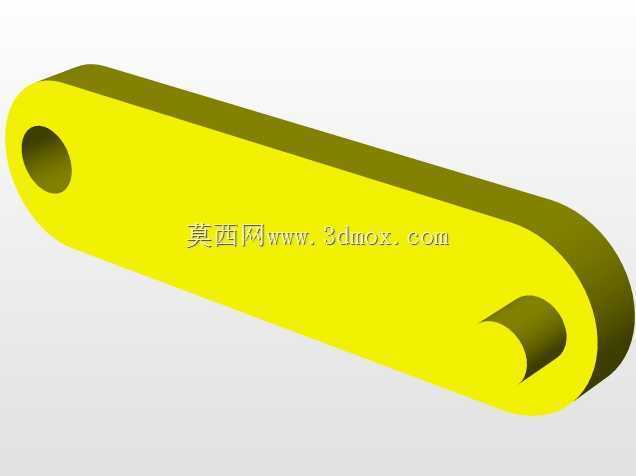

　　从结构组成来看，整套机构的动力输入端是蓝色圆盘形曲柄，曲柄上开设了沿径向排布的长槽安装位，用来调整曲柄销的固定半径，实际装配时可以根据需要的滑块行程灵活调整偏心距，不需要重新加工曲柄零件，适配不同行程要求的工位。连接曲柄与滑块的是两根差异化设计的连杆，红色长连杆为槽型结构，既承担传动受力的作用，也能在曲柄回转到特定角度时起到行程限位的效果，避免滑块过冲；绿色短连杆为刚性直杆，两端采用铰接连接，配合长连杆形成双连杆约束，消除单连杆传动过程中可能出现的死点卡滞问题，让整个往复运动过程更顺滑，不会在行程端点出现抖动。最下方的蓝色杆件是滑块的导路部分，滑块与导路之间预留了0.2mm的配合间隙，装配时可以填充润滑脂降低摩擦损耗，导路两端设计有安装法兰面，能直接通过螺栓固定在设备的安装基板上，不需要额外设计定制安装支架。

　　设计过程中对各构件的运动干涉做了全行程仿真验证，曲柄整周回转360度的过程中，两根连杆与曲柄、导路之间的最小安全间隙保持在1.5mm以上，即使加工存在一定的形位公差，也不会出现运动剐蹭。构件的铰接孔位都设计了标准轴套安装位，实际生产时可以镶嵌铜基石墨自润滑轴套，减少日常维护的润滑频次，适合长时间连续运行的工业场景。从安装边界来看，整套机构的横向安装尺寸不超过320mm，纵向安装高度不超过260mm，厚度方向尺寸控制在40mm以内，整体结构非常紧凑，不会占用过多设备内部安装空间，驱动端只需要搭配普通的定速减速电机即可，不需要复杂的伺服控制系统就能实现稳定的往复快退动作，对于低成本自动化改造项目来说适配性很强。

　　实际工况适配方面，这套机构的滑块输出端可以根据需求加装不同的执行端头，比如推料块、压接头、定位销等，不需要改动主体传动结构就能适配不同的作业需求。在受力设计上，连杆与曲柄的铰接点都做了应力分散处理，避免应力集中导致的构件疲劳断裂，常规工况下单次输出推力可以达到500N，能覆盖大部分轻工装配、小件加工的推压作业需求。归位动作的触发完全靠机械结构本身的传动比实现，不需要额外的位置传感器或者电控程序控制归位动作，相比电控控制的归位结构，可靠性更高，在粉尘、轻微油污的复杂车间环境下也能稳定运行，不会因为传感器信号干扰出现归位失效的问题。
