交叉铰接伸缩剪式升降支撑结构

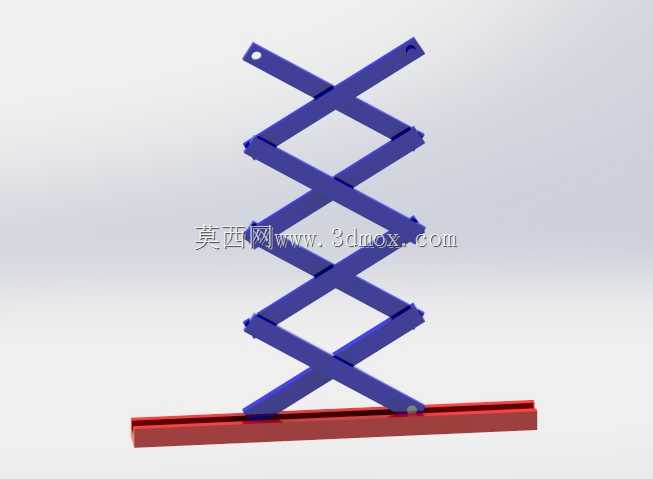

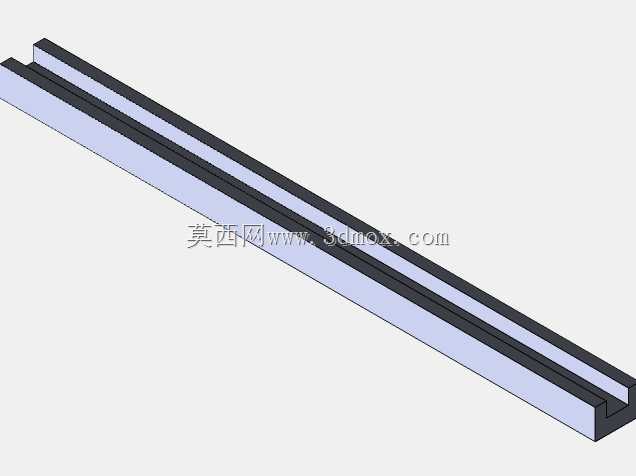

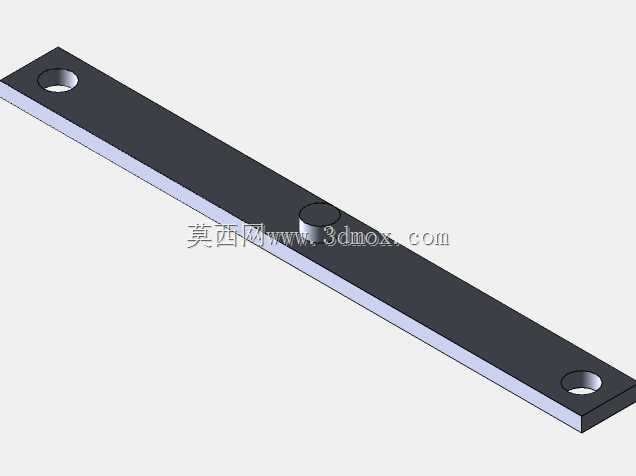

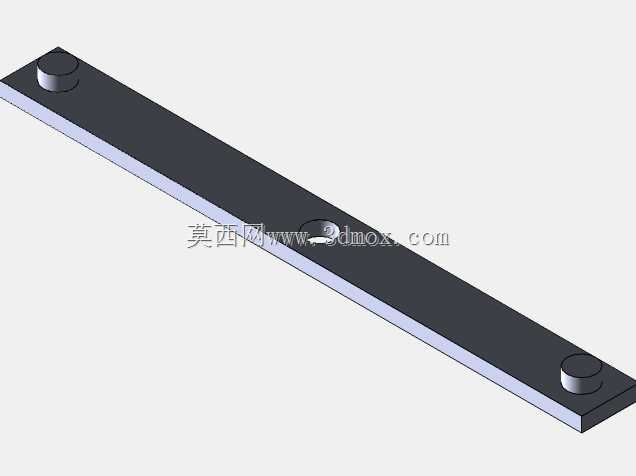

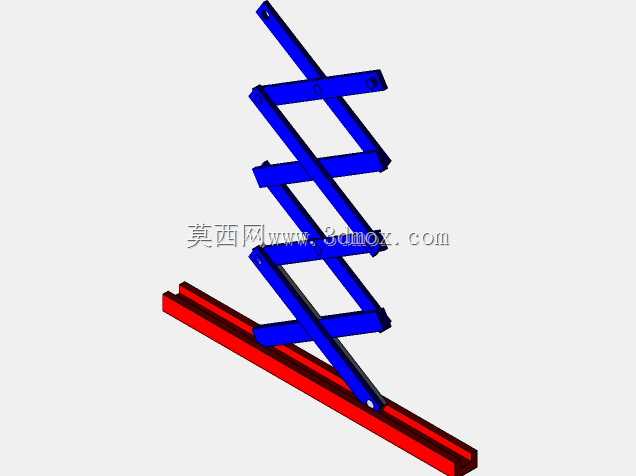

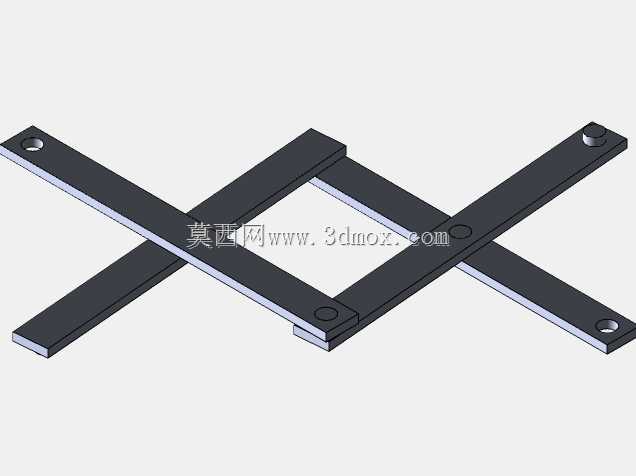

这类剪式铰接伸缩结构在工业场景里的适配性极强，最常见的落地场景是车间内的轻型物料升降台、自动化产线的高度调节工位，也可作为小型机械手的伸缩臂架基础结构，甚至在仓储物流的顶升移载装置、舞台临时升降支撑、检修作业的便携升降支架上都能看到同原理的结构应用。整套结构的核心功能是通过多组交叉臂的铰接转动，将水平方向的直线位移转化为垂直方向的升降位移，相比单臂顶升结构，它的侧向抗偏载能力更强，收缩状态下整体占用的垂直空间极小，展开后能获得数倍于收缩高度的升降行程，空间利用率远高于常规的立柱式升降结构。从设计逻辑来看，每一组交叉臂都采用等长的杆件设计，相邻臂杆的中间位置通过铰接销轴连接，臂杆的两端分别与上下安装座、相邻交叉组的臂端铰接，最下端的一组臂脚其中一侧铰接在固定底座上，另一侧与底部的滑动导轨配合，可沿导轨做水平方向的往复滑动，当滑动侧臂脚向固定侧臂脚靠近时，整套交叉结构就会向上抬升，反之则向下收缩，传动过程中所有铰接点的受力均匀，不会出现局部应力集中的问题。在安装边界上，底部导轨的长度直接决定了整套结构的最大升降行程，设计时需要预留出臂脚滑动的全程行程空间，避免臂脚滑动到导轨端点时出现结构卡死；上下安装面的连接孔位需要与配套设备的安装基准对齐，铰接销轴的配合公差要控制在合理范围，既要保证臂杆转动顺畅无卡滞，也要避免间隙过大导致升降过程中出现晃动。结构的杆件截面尺寸需要根据额定负载来核算，负载较大的场景下可在臂杆侧面增加加强筋，或者选用更高强度的型材加工，铰接位置需要预留润滑注油通道，长期往复运动时可定期加注润滑脂降低销轴磨损。这套结构的传动逻辑简单可靠，没有复杂的传动组件，维护成本极低，只要保证导轨滑动面无杂物卡滞、铰接销轴无松脱，就能长期稳定运行，在需要小行程平稳升降、对安装空间有严格限制的场景下，这类剪式结构的适配性要远优于其他升降结构形式。
